SMA Technologie AG Austausch der Varistoren
Installationsanleitung SB5000TL-13:SD3306 Seite 43
10 Austausch der Varistoren
Der Sunny Boy SB 5000TL Multi-String ist ein technisch hochkomplexes Gerät. Die
Möglichkeiten, Fehler vor Ort beseitigen zu können, beschränken sich daher auf weni-
ge Punkte. Versuchen Sie nicht, andere Reparaturen als die hier beschriebene vorzu-
nehmen, sondern nutzen Sie den 24-Stunden-Austauschservice und den
Reparaturdienst der
SMA Technologie AG.
Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, so sollte zu-
nächst ausgeschlossen werden, dass ein Erdschluss im PV-Generator vorliegt. Nur bei
gleichzeitig dauerhaft leuchtender grüner LED können Sie die Punkte 3 bis 5 im Folgen-
den überspringen.
4. Sind die gemessenen Spannungen konstant und entspricht ihre Summe in etwa der
Leerlaufspannung des Strings, so liegt ein Erdschluss in diesem String vor, auf des-
sen ungefähre Lage durch die Verhältnisse der Spannungen zueinander geschlos-
sen werden kann.
5. Wiederholen Sie die Punkte 3 und 4 für jeden String.
6. Konnten Sie einen Erdschluss feststellen, so ist der Austausch der Varistoren wahr-
scheinlich nicht erforderlich. Stattdessen ist dafür zu sorgen, dass der Erdschluss
beseitigt wird. In der Regel sollte hiermit der Installateur des PV-Generators beauf-

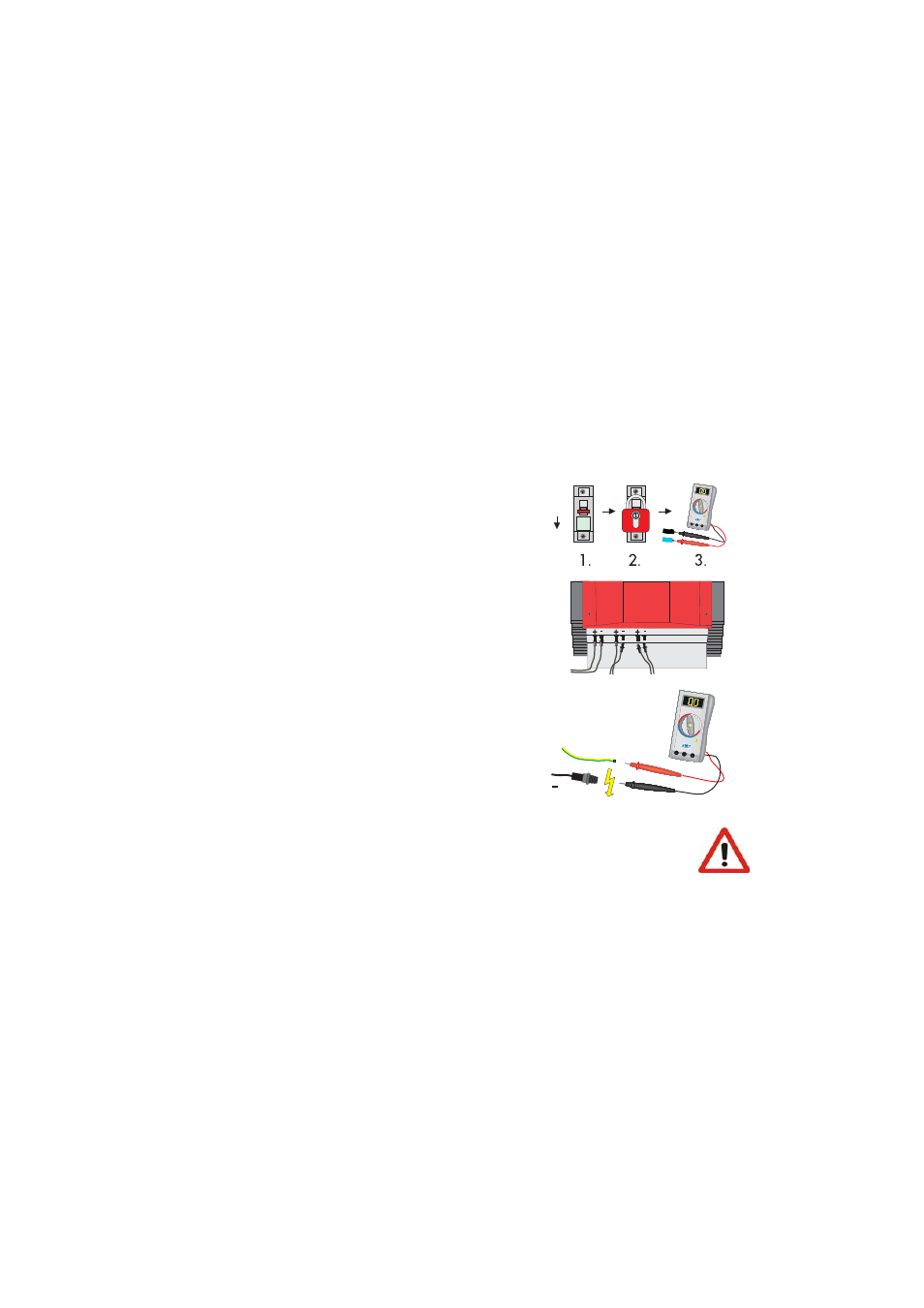

1. Trennen Sie den Sunny Boy SB 5000TL Multi-
String vom Niederspannungsnetz (Leitungs-
schutzschalter ausschalten), verhindern Sie ein
unbeabsichtigtes Wiedereinschalten und stellen
Sie die Spannungsfreiheit des AC-Ausgangs fest.
2. Lösen Sie die DC-Steckverbinder aller Strings.
Stellen Sie dabei sicher, dass die ursprüngliche
Zuordnung zu den einzelnen Wechselrichterein-
gängen erkennbar bleibt!
3. Messen Sie die Spannungen zwischen je einem
DC-Steckverbinder eines Strings und Erdpoten-
zial. Beachten Sie dabei die Sicherheitshinwei-
se!
Warnung!
Hier können lebensgefährliche Spannungen anliegen!
Aus!
PE
