SMA Technologie AG Auslegung eines Leitungsschutzschalters
Installationsanleitung SB5000TL-13:SD3306 Seite 47
11 Auslegung eines Leitungsschutzschalters
Benötigte technische Angaben der verwendeten Wechselrichter
•
maximaler Ausgangsstrom = 22 A
• maximal zulässige Absicherung des Wechselrichters = 25 A
Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen und
weitere Randbedingungen begrenzen die maximale Absicherung der Leitung.
•
Für unser Beispiel wird angenommen, dass die gewählte Leitung (6 mm²) bei der
beispielhaften Verlegung noch einen Nennstrom von 32,2 A tragen kann.
Auswahl der Leitungsschutzschalter:
• Der maximal mögliche Nennstrom der verwendeten Leitung sowie die maximal
mögliche Absicherung des Wechselrichters begrenzt nun den maximal möglichen
Nennstrom der Leitungsschutzschalter.
• In unserem Beispiel sind 25 A möglich.
Weiterhin sind aber noch die Leitungsschutzschalter auf ihre thermische Verwendbarkeit
zu prüfen.
Beispiel für die thermische Auslegung eines Leitungsschutzschalters an einer pho-
tovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb.

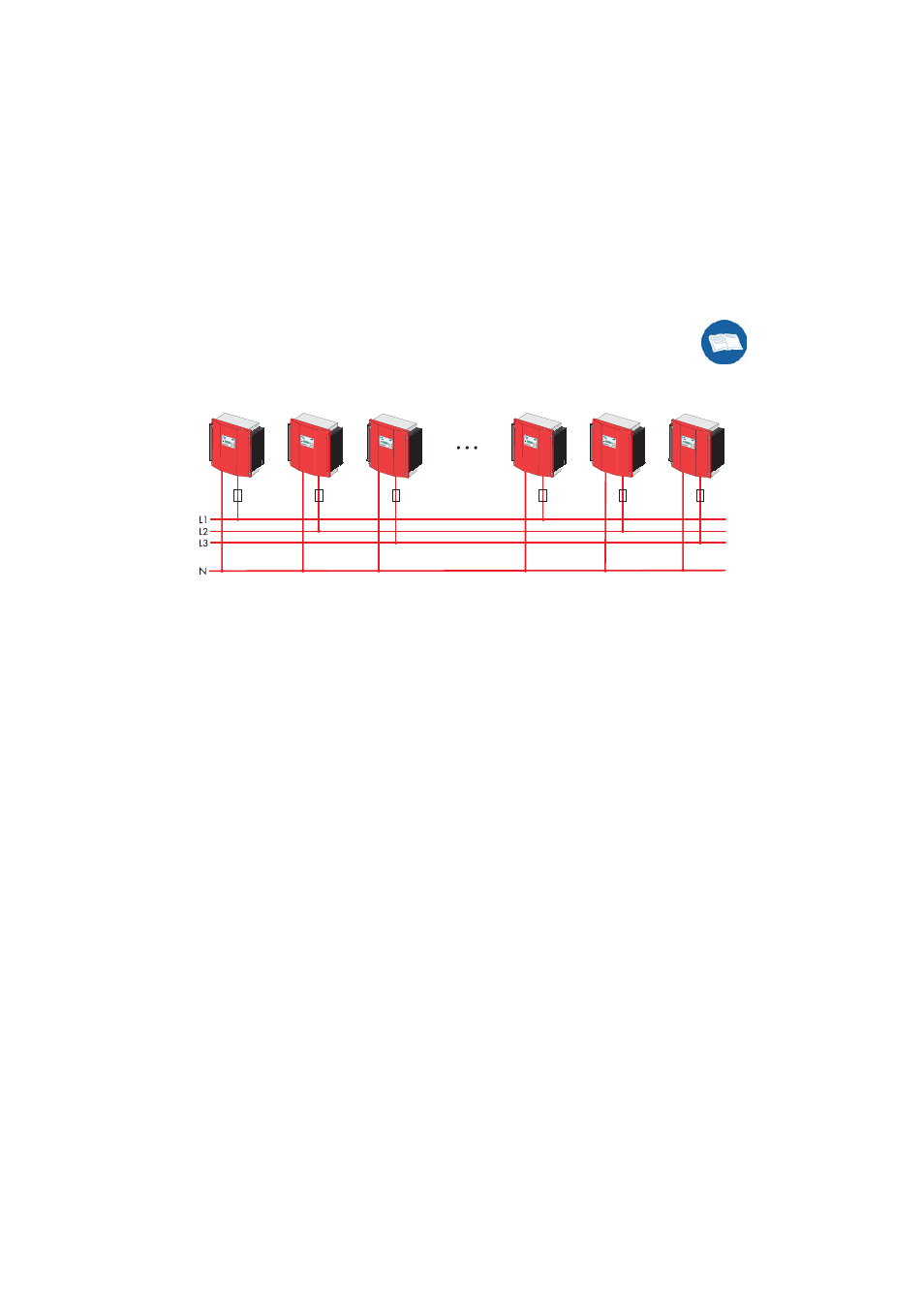

Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Boy SB 5000TL
Multi-String, mit drei Wechselrichtern pro Phase.
