Der Sunny Boy SB 5000TL Multi-String erzeugt keine außerordentlichen Ableitströme
im Normalbetrieb. In bestimmten Betriebszuständen (z. B. beim Selbsttest der Schutz-
einrichtung) können Ableitströme auftreten, die einen „normalen“ 30 mA RCD- bzw. FI-
Schutzschalter auslösen können.
Leitungsverluste
Die Netzimpedanz der AC-Leitung darf 1 Ohm nicht überschreiten. Dies ist unter ande-
rem für die fehlerfreie Funktion der Impedanzüberwachung erforderlich. Darüber hin-
aus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die
Leitungsverluste bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhän-

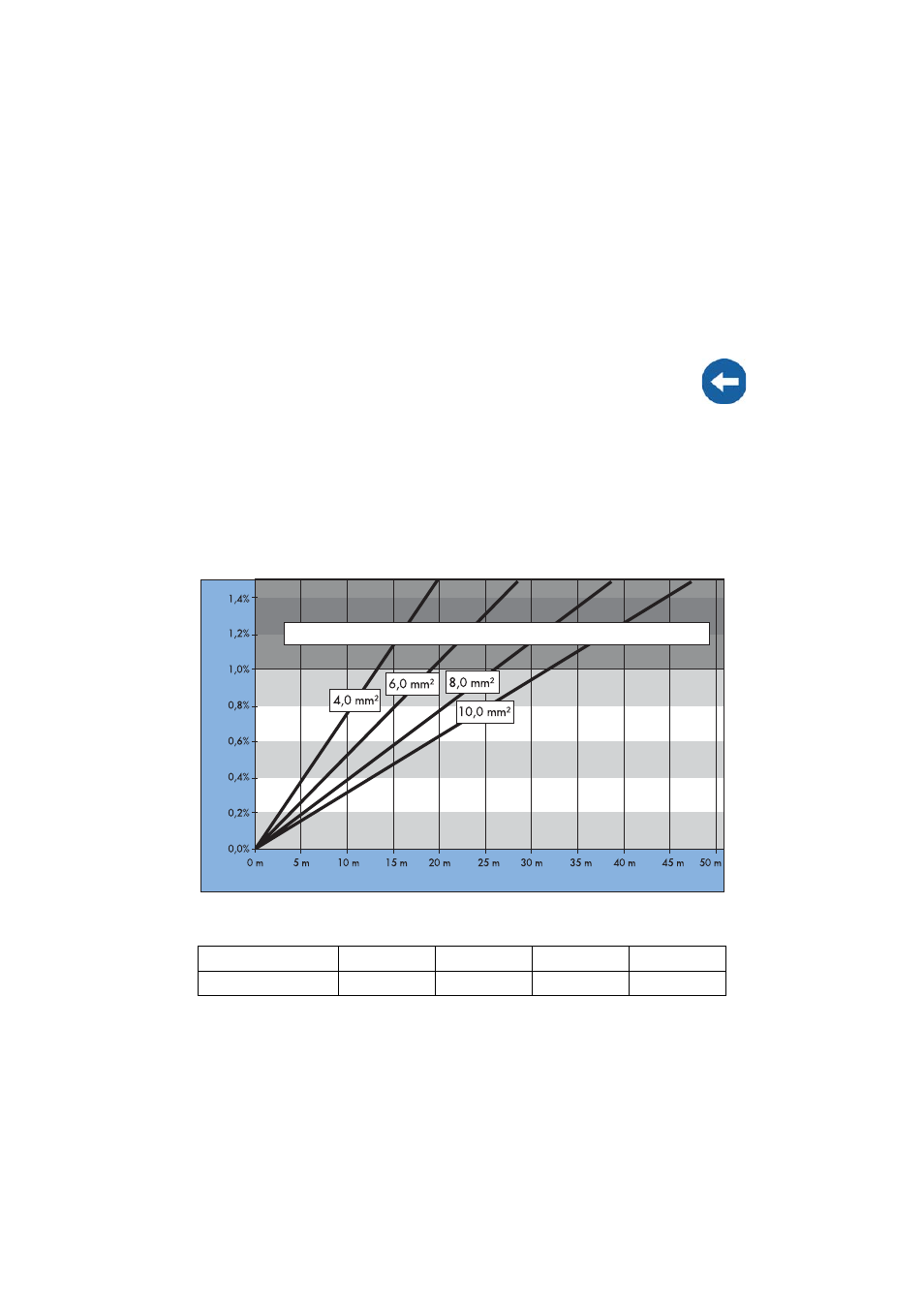

gigkeit von der Leitungslänge und des Leitungsquerschnitts sind in den folgenden Gra-
fiken dargestellt. Es werden mehradrige Leitungen mit einem Hin- und Rückleiter aus
Kupfer verwendet.
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Für den Fall, dass ein RCD- bzw. FI-Schutzschalter zwingend vorgeschrieben ist,
müssen Sie einen Schalter mit einer Auslösecharakteristik von 100 mA oder höher
verwenden.
Leitungsquerschnitt 4,0 mm² 6,0 mm² 8,0 mm² 10,0 mm²
Max. Länge 13 m 19 m 26 m 32 m
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
Leitungslänge
Leit
u
n
gsv
e
rl
us
te
