Installation SMA Technologie AG
Seite 22 SB5000TL-13:SD3306 Installationsanleitung
6.2.1 Anschluss des AC-Ausgangs
Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor:
1.
Überprüfen Sie die Netzspannung. Im Gültigkeitsbereich der DIN VDE 0126-1-1
kann der Sunny Boy nur eingeschränkt arbeiten, wenn die Netzspannung dauer-
haft höher als 253 V ist. Hier muss der lokale Netzbetreiber für Abhilfe sorgen.
Kurzzeitig kann der Wechselrichter bei einer Ausgangsspannung von 260 V in
das Netz einspeisen, der 10-Minuten-Mittelwert darf jedoch 253 V nicht über-
schreiten.

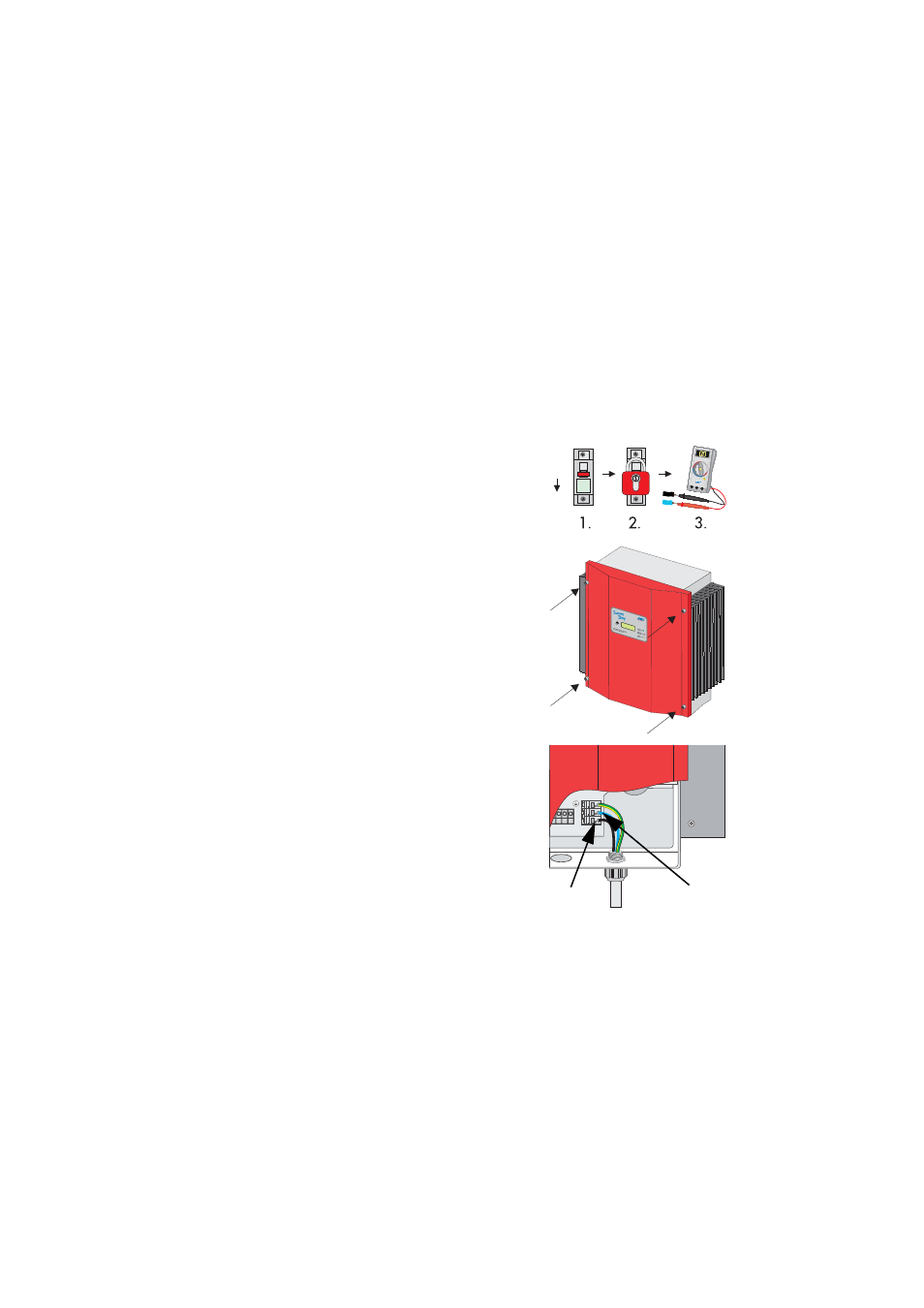

2. Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
3. Lösen Sie die Gehäusedeckelverschraubung des
Sunny Boy SB 5000TL Multi-String und nehmen
Sie den Deckel vorsichtig ab. Ziehen Sie danach
die Schutzleiter (PE)-Verbindung vom Gehäuse-
deckel ab.
4. Nehmen Sie den Anschluss des Netzkabels vor
wie abgebildet. Verwenden Sie dazu die mitge-
lieferte Kabeldurchführung.
„L“ und „N“ dürfen nicht vertauscht wer-
den.
Aus!
Photovoltaik-Stringwechselrichter
Photovoltaic string inver ter
L N
