Installation SMA Technologie AG
Seite 24 SB5000TL-13:SD3306 Installationsanleitung

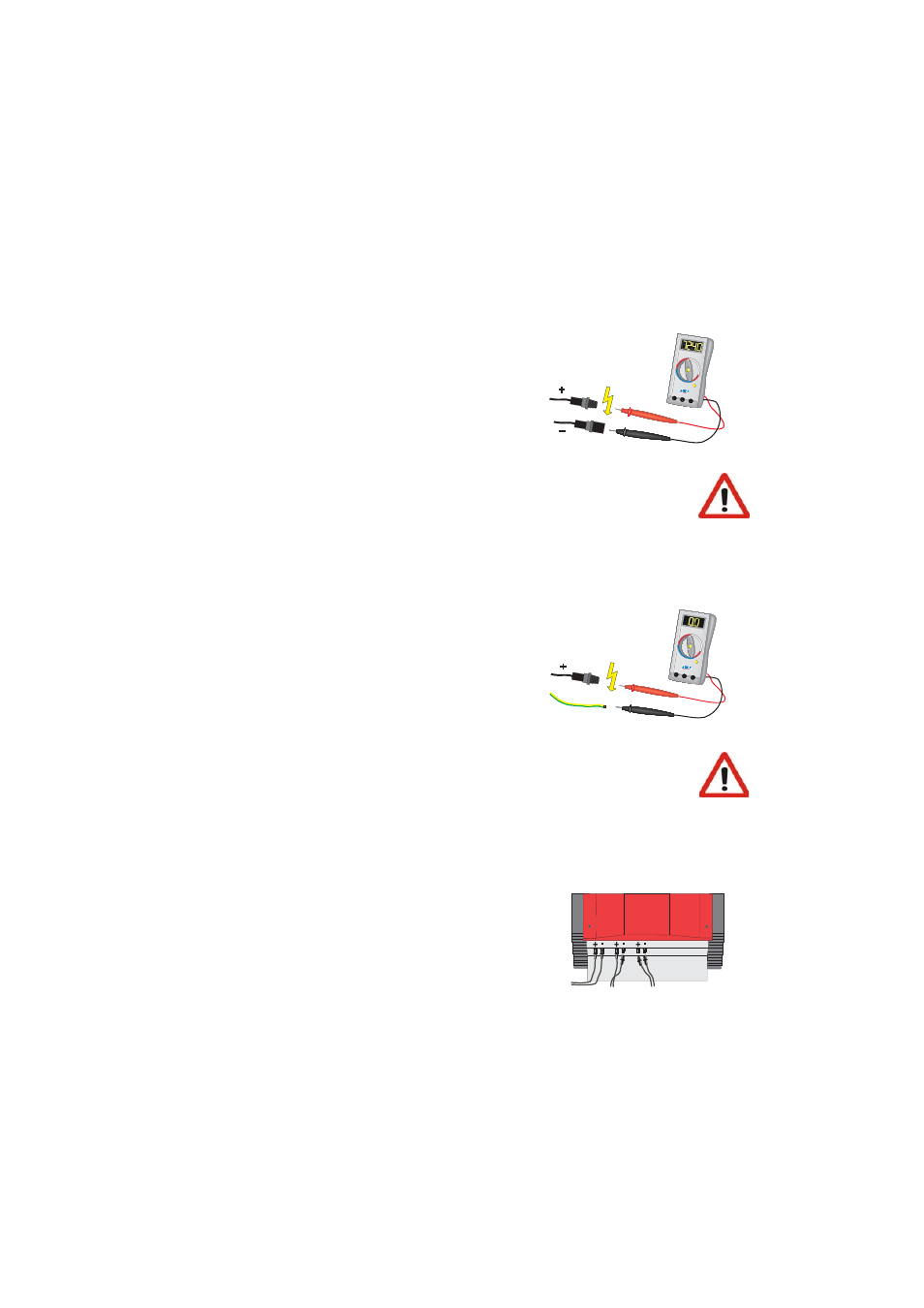

6.2.2 PV-String (DC) Anschluss
Gehen Sie bei dem Anschluss des Eingangs wie folgt vor:
1. Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 750 V (DC), siehe auch Ka-
pitel 5.2 „Voraussetzungen PV-Generator” (Sei-
te 15).
Warnung!
Hier können lebensgefährliche Spannungen anliegen!
2. Messen Sie die Gleichspannungen zwischen je
einem DC-Steckverbinder eines Strings und Erd-
potenzial.
3. Sind die gemessenen Spannungen konstant und
entspricht ihre Summe in etwa der Leerlaufspan-
nung des Strings, so liegt ein Erdschluss in die-
sem String vor, auf dessen ungefähre Lage durch
die Verhältnisse der Spannungen zueinander ge-
schlossen werden kann.
Achtung!
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt haben, erst
dann an den Sunny Boy SB 5000TL Multi-String an, wenn Sie den Erd-
schluss im PV-Generator beseitigt haben!
4. Wiederholen Sie die Punkte 2 und 3 für jeden
String.
5. Schließen Sie die einwandfreien Strings des PV-
Generators an. Beim Anschluss der Strings müs-
sen unbedingt der Pluspol und Minuspol eines
Strings an den richtigen Anschluss aufgesteckt
werden.
6. Verschließen Sie die nicht benötigten DC-Ein-
gangsbuchsen mit den im Lieferumfang enthalte-
nen Verschlusskappen.
PE
