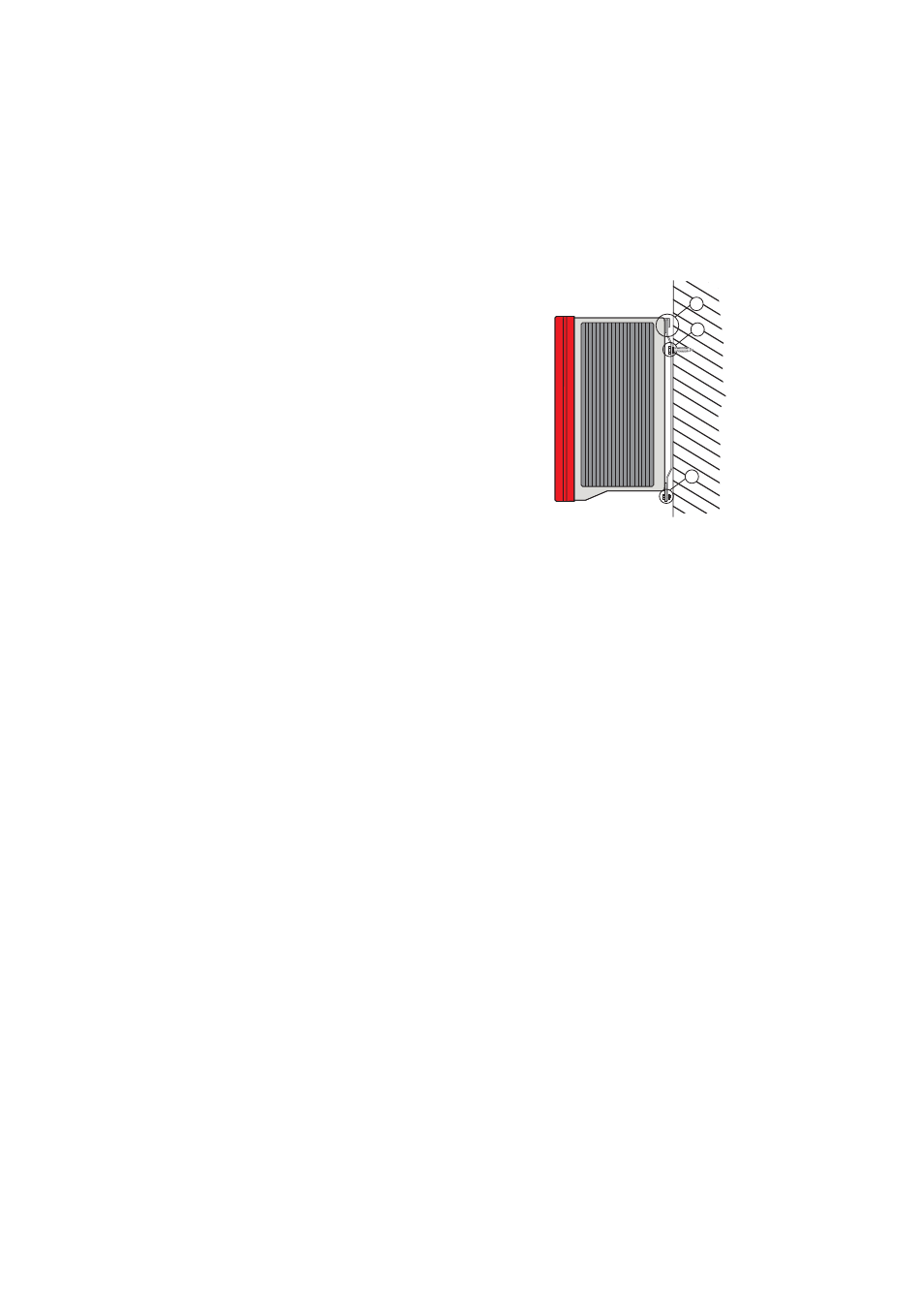

1. Montieren Sie die Wandhalterung (1). Zum
Markieren der Positionen für die Bohrlöcher
können Sie die Wandhalterung auch als Bohr-
schablone verwenden.
2. Hängen Sie nun den Sunny Boy SB 5000TL
Multi-String mit seinen oberen Befestigungsla-
schen so in der Wandhalterung ein (2), dass er
sich nicht mehr seitlich verschieben lässt.
3. Sichern Sie den Sunny Boy SB 5000TL Multi-
String gegen Ausheben durch Anschrauben mit
der mitgelieferten M6x10-Schraube an die unte-
re, mittlere Gewindebohrung (3).
4. Prüfen Sie den Sunny Boy SB 5000TL Multi-
String auf festen Sitz.
2
1
3
