Sicherheit SMA Solar Technology AG
12 SB33_38-IDE104850 Installationsanleitung

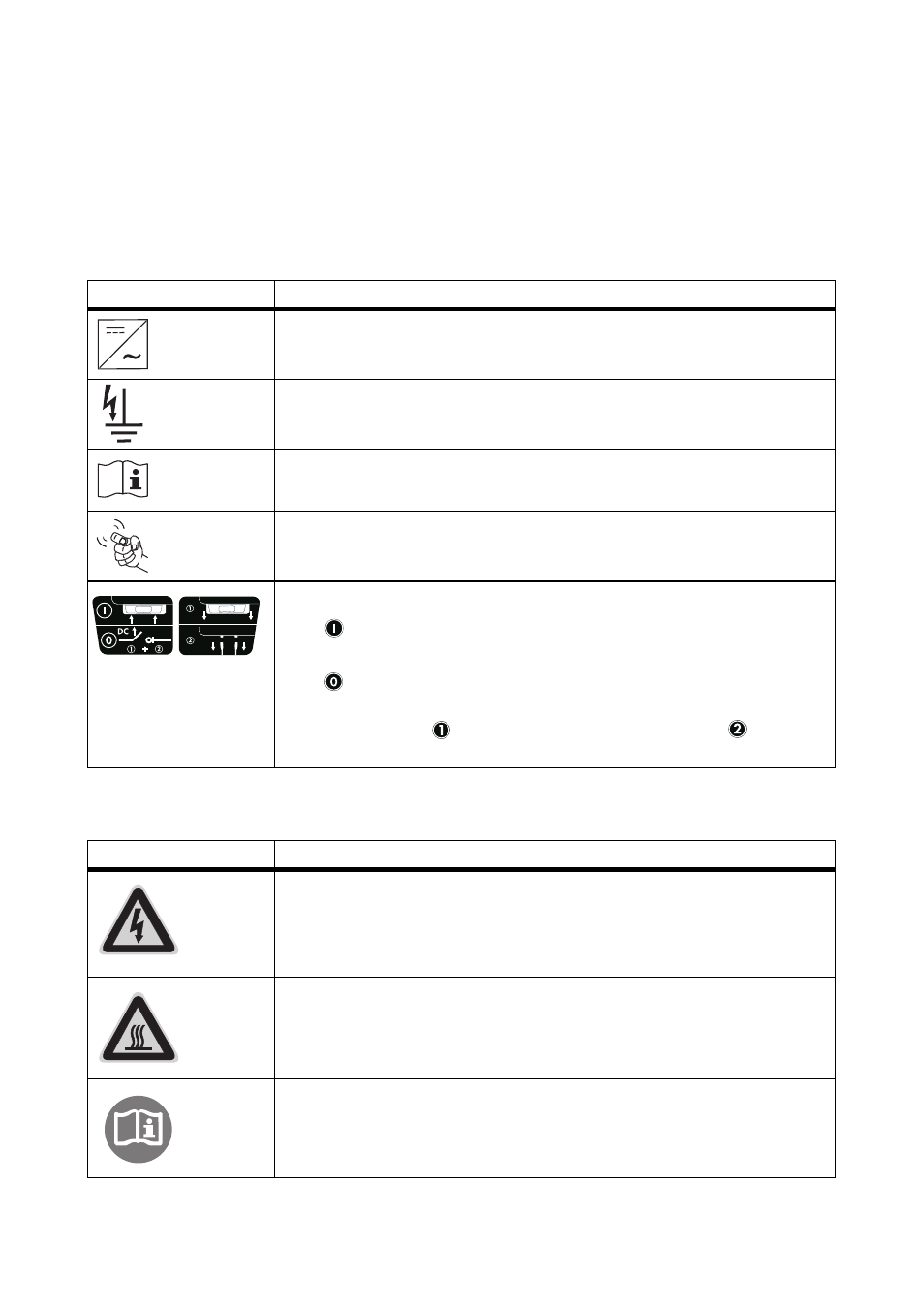

2.3 Erklärung der Symbole
In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf
dem Typenschild befinden.
2.3.1 Symbole am Wechselrichter
2.3.2 Symbole auf dem Typenschild
Symbol Erklärung
Betriebsanzeige.
Zeigt den Betriebszustand des Wechselrichters an.
Erdschluss oder Varistor defekt.
Lesen Sie das Kapitel 9.3 „Rote LED leuchtet dauerhaft“ (Seite 59).
Fehler oder Störung.
Lesen Sie das Kapitel 9 „Fehlersuche“ (Seite 53).
Durch Klopfen können Sie die Display-Beleuchtung einschalten und eine
Display-Meldung weiterschalten.
DC-Lasttrenner Electronic Solar Switch (ESS)
• Wenn der Electronic Solar Switch steckt, dann ist der
DC‑Stromkreis geschlossen.
• Um DC-Stromkreis zu unterbrechen und den Wechselrichter
sicher unter Last zu trennen, müssen Sie zuerst den Electronic Solar
Switch ziehen und danach alle DC-Steckverbinder abziehen,
wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 44) beschrieben.
Symbol Erklärung
Warnung vor gefährlicher elektrischer Spannung.
Der Wechselrichter arbeitet mit hohen Spannungen. Alle Arbeiten am
Wechselrichter dürfen ausschließlich durch eine ausgebildete
Elektrofachkraft erfolgen.
Warnung vor heißer Oberfläche.
Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden
Sie Berührungen während des Betriebs.
Beachten Sie alle dem Wechselrichter beiliegenden Dokumentationen.
