SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB33_38-IDE104850 23
5.3 Anschluss an das öffentliche Netz (AC)
5.3.1 Bedingungen für den AC-Anschluss
Leitungsauslegung
Für den optimalen Betrieb des Wechselrichters, darf die Netzimpedanz der AC-Leitung 1 Ohm nicht
überschreiten. Dies ist unter anderem für die fehlerfreie Funktion des Wechselrichters erforderlich.
Dimensionieren Sie den Leiterquerschnitt mit Hilfe des Auslegungsprogramms „Sunny Design“
(www.SMA.de/SunnyDesign) so, dass die Leitungsverluste bei Nennleistung 1 % nicht übersteigen.
Die maximalen Leitungslängen sind in der folgenden Tabelle dargestellt. Die maximale Leitungslänge
sollte nicht überschritten werden.
Der im Einzelfall notwendige Leiterquerschnitt hängt von folgenden Faktoren ab:
• Umgebungstemperatur,
• Verlegeart,
• Leitungsverluste,
• gültige Installationsrichtlinien des jeweiligen Landes (des Installationsortes).

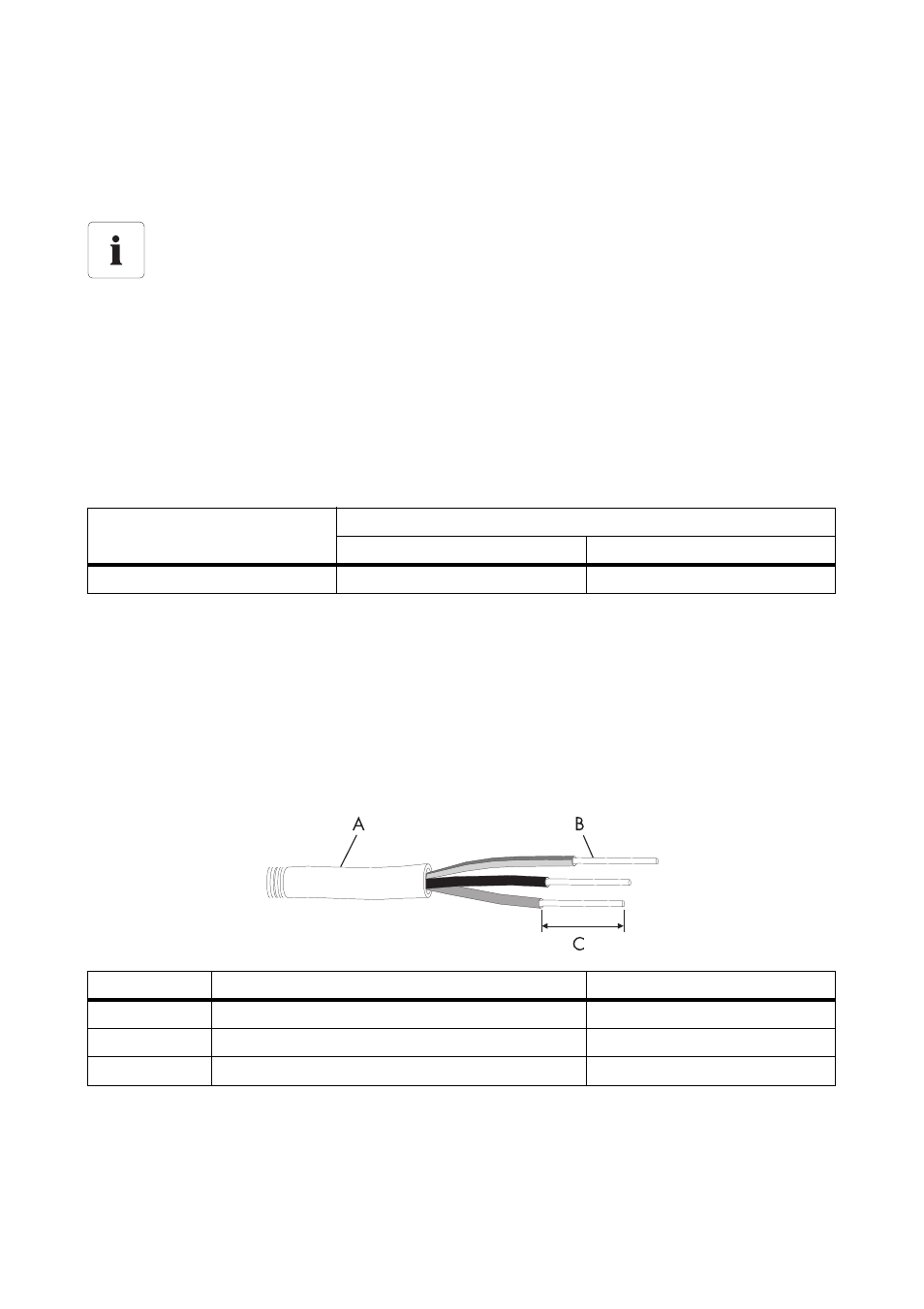

Leitungsanforderungen
Anschlussbedingungen des Netzbetreibers
Beachten Sie in jedem Fall die Anschlussbedingungen Ihres Netzbetreibers!
Leiterquerschnitt Maximale Leitungslänge
SB 3300 SB 3800
4 mm² 18,5 m 16 m
Position Bezeichnung Wert
A Außendurchmesser 6 mm ... 14 mm
B Leiterquerschnitt 4 mm²
C Abisolierlänge 8 mm
