Elektrischer Anschluss SMA Solar Technology AG
22 SB33_38-IDE104850 Installationsanleitung
5.2.2 Innenansicht

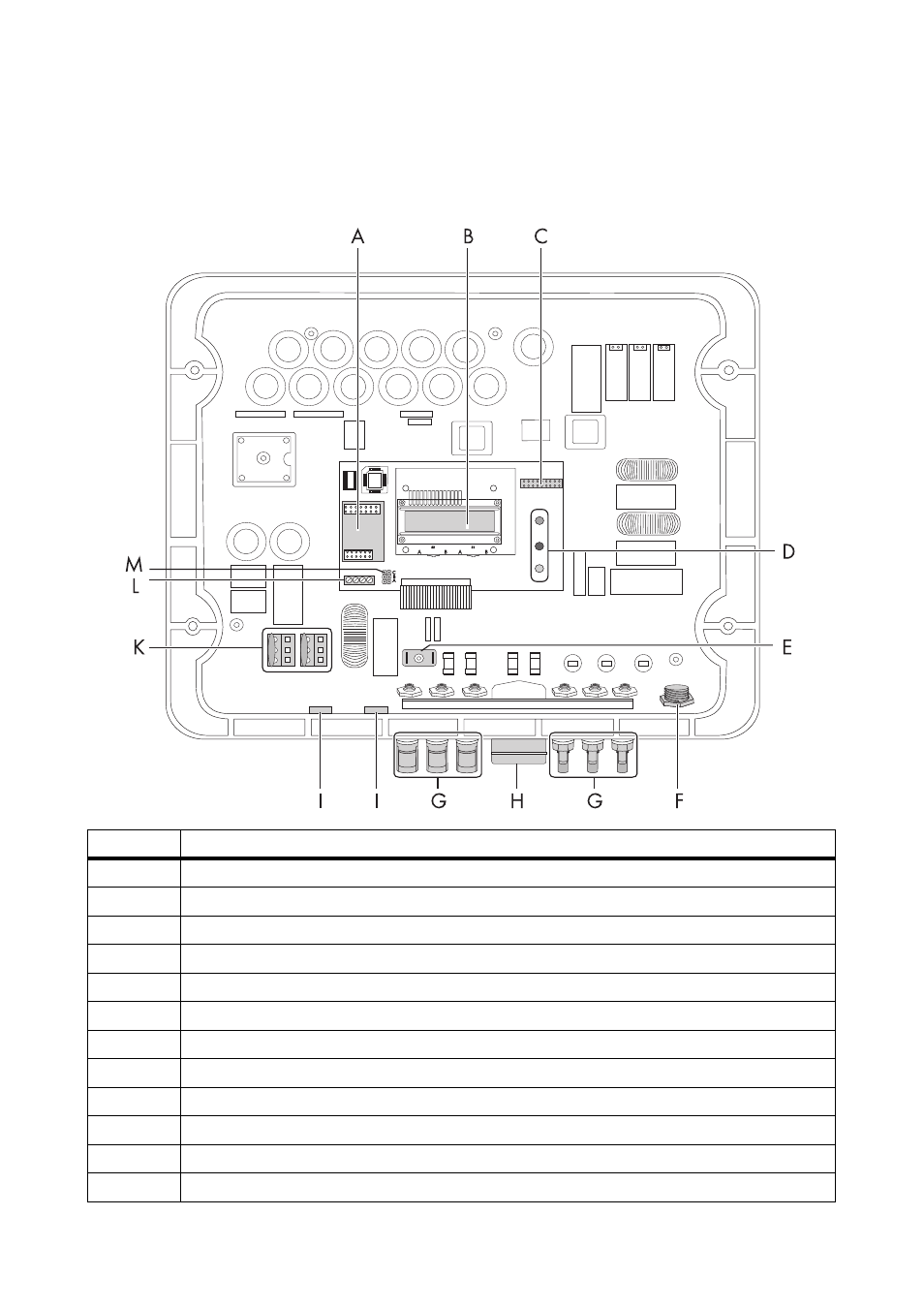

Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten
Wechselrichters.
Objekt Beschreibung
A Steckplatz für Kommunikation
B Display
C Jumper-Steckplatz für Lüfterprüfung
D LEDs zur Betriebszustandsanzeige
E Flachstecker für die Erdung des Kabelschirms bei leitungsgebundener Kommunikation
F AC-Buchse für den Netzanschluss
G DC-Steckverbinder für den Anschluss der PV-Strings
H Buchse für den Electronic Solar Switch (ESS)
I Gehäuseöffnung mit Verschlussstopfen für Kommunikation
K Varistoren
L Kommunikationsanschluss
M Jumper-Steckplatz für Kommunikation
