Elektrischer Anschluss SMA Solar Technology AG
34 SB33_38-IDE104850 Installationsanleitung

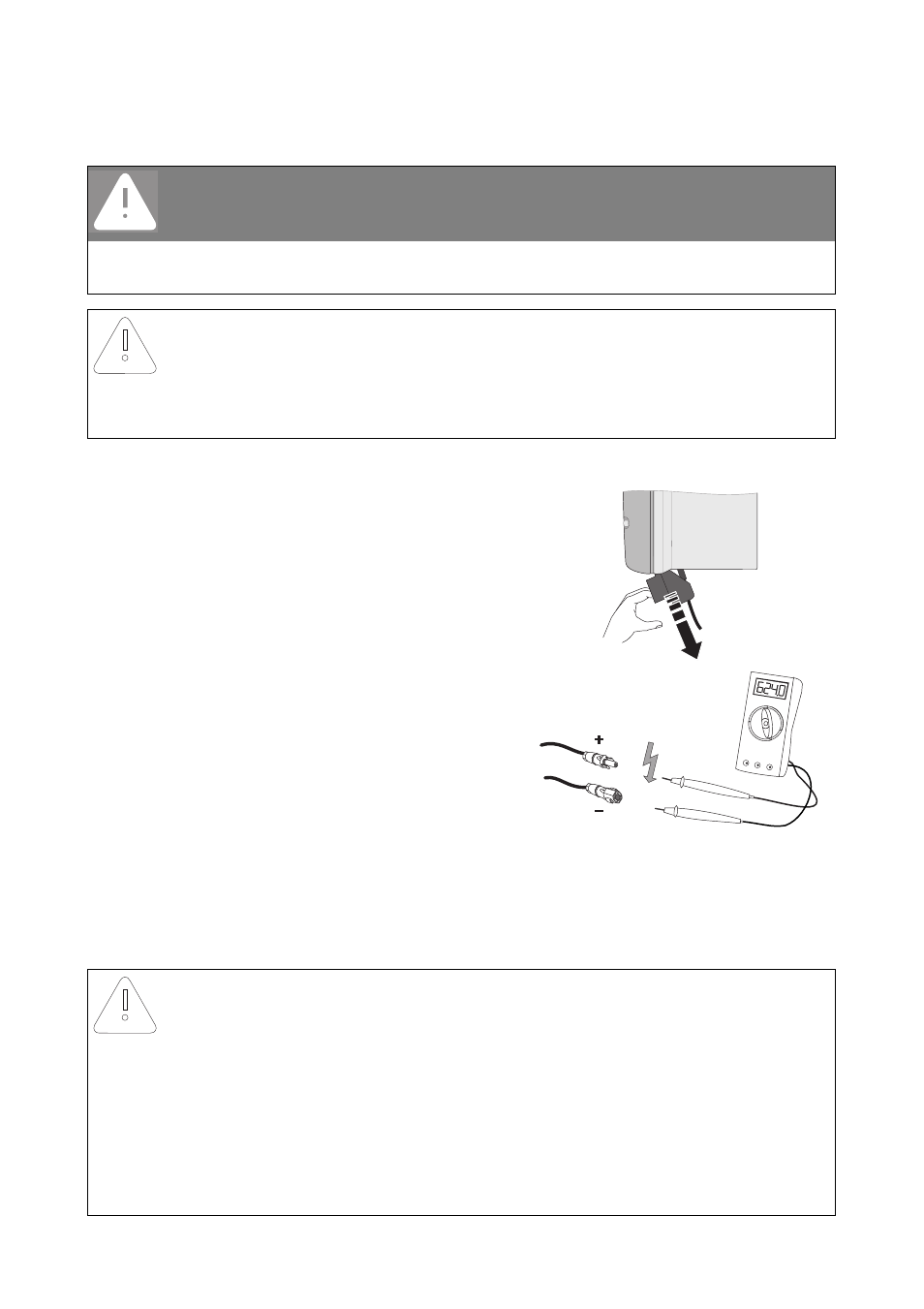

5.5.4 PV-Generator (DC) anschließen
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Electronic Solar Switch nach unten, leicht in
Richtung Wand, abziehen.
3. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10 °C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen. Prüfen Sie andernfalls
die Anlagenauslegung und die Verschaltung der
PV-Module. Bei niedrigeren
Umgebungstemperaturen kann die maximale
Eingangsspannung des Wechselrichters sonst
überschritten werden.
GEFAHR!
Lebensgefahr durch hohe Spannungen am Wechselrichter!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter
ausgeschaltet und gegen Wiedereinschalten gesichert ist.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
ACHTUNG!
Zerstörung des Wechselrichters durch Überschreitung der maximalen
Eingangsspannung!
Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des
Wechselrichters, so kann dieser durch Überspannung zerstört werden. Alle
Gewährleistungsansprüche erlöschen.
• Keine Strings mit einer höheren Leerlaufspannung als die maximale
Eingangsspannung des Wechselrichters anschließen.
• Anlagenauslegung prüfen.
