SMA Solar Technology AG Montage
Installationsanleitung SB33_38-IDE104850 19

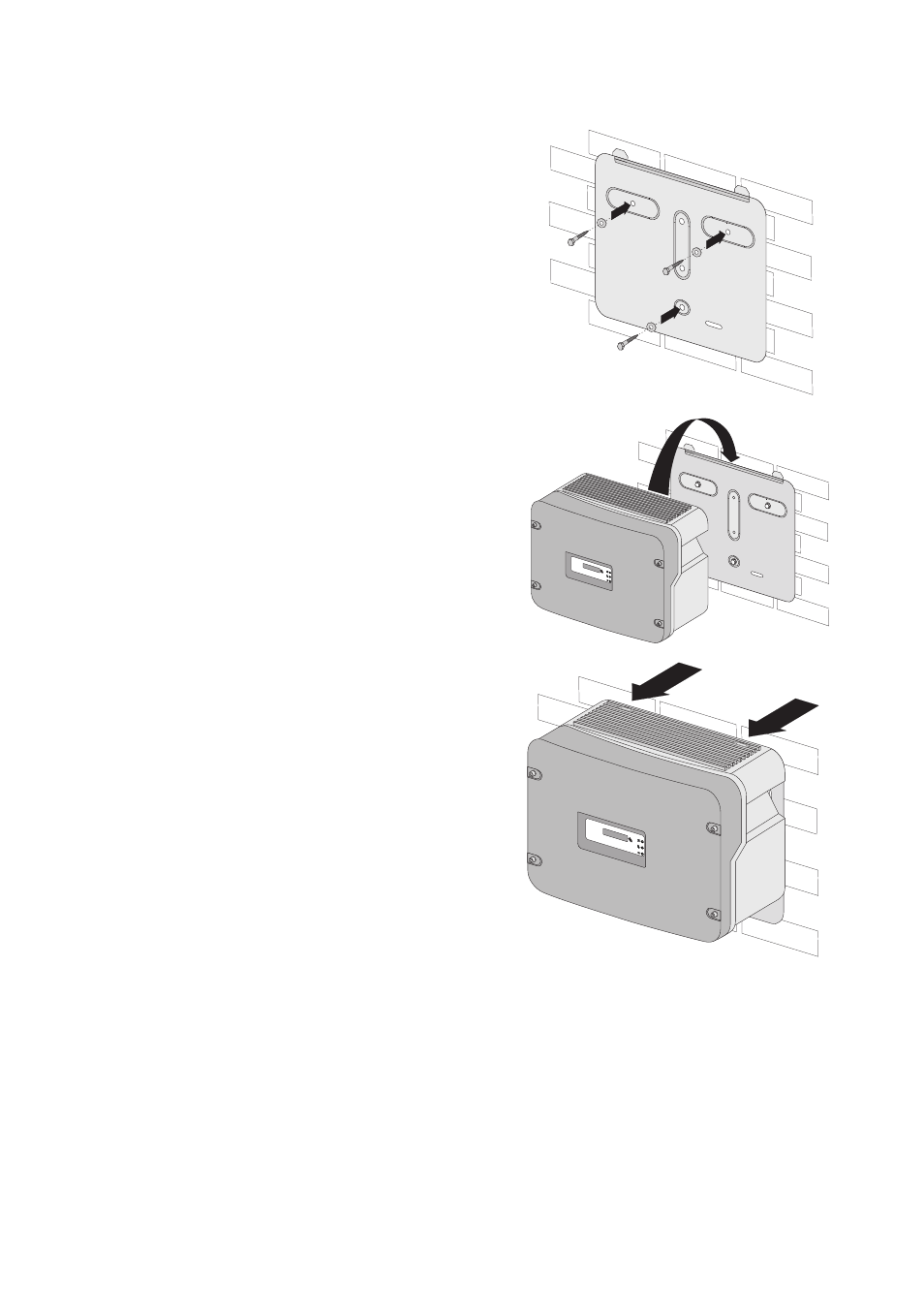

3. Wandhalterung mit geeigneten Schrauben und
Unterlegscheiben an der Wand befestigen.
4. Den Wechselrichter mit den oberen
Befestigungslaschen so in die Wandhalterung
einhängen, dass die beiden Befestigungslaschen
am oberen Rand der Wandhalterung durch die
Aussparungen am Wechselrichter geführt werden.
5. Sichtkontrolle: Der Wechselrichter ist erst richtig
eingehängt, wenn die beiden Laschen der
Wandhalterung aus den Aussparungen am
Wechselrichter hervorschauen.
6. Wenn im Installationsland ein zweiter Schutzleiter vorgeschrieben ist, den Wechselrichter erden
und gegen Ausheben sichern, wie in Kapitel 5.3.3 „Zusätzliche Erdung anschließen“ (Seite 28)
beschrieben.
