Fehlersuche
Installationsanleitung
SB33_38-IDE104850
61

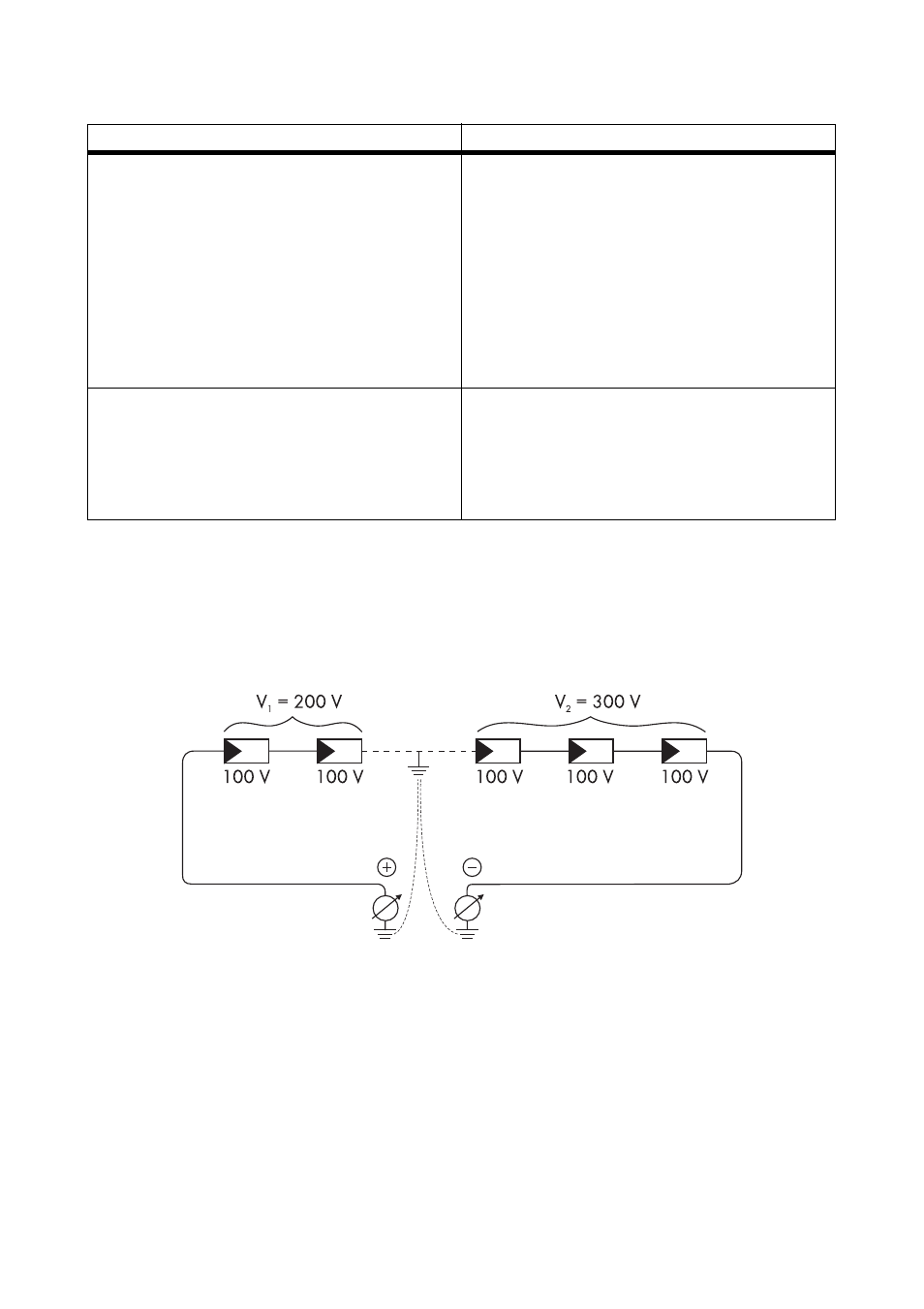

Lage des Erdschlusses
Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt
werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis
Maßnahme
☑ Sie haben einen Erdschluss festgestellt.
• Der Installateur des PV-Generators muss
den Erdschluss im betreffenden String
beseitigen. Die Lage des Erdschlusses
können Sie wie unten angegeben ermitteln.
• Fehlerhaften String nicht wieder
anschließen.
• Den Wechselrichter in Betrieb nehmen, wie
in Kapitel 6.1 „Wechselrichter in Betrieb
nehmen“ (Seite 38) beschrieben.
☑ Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Varistoren prüfen, wie in Kapitel
9.3.2 „Funktion der Varistoren prüfen“
(Seite 62) beschrieben.
