SMA SB 3300 Installation - Handbuch (Seite 20)

Montage SMA Solar Technology AG
20 SB33_38-IDE104850 Installationsanleitung

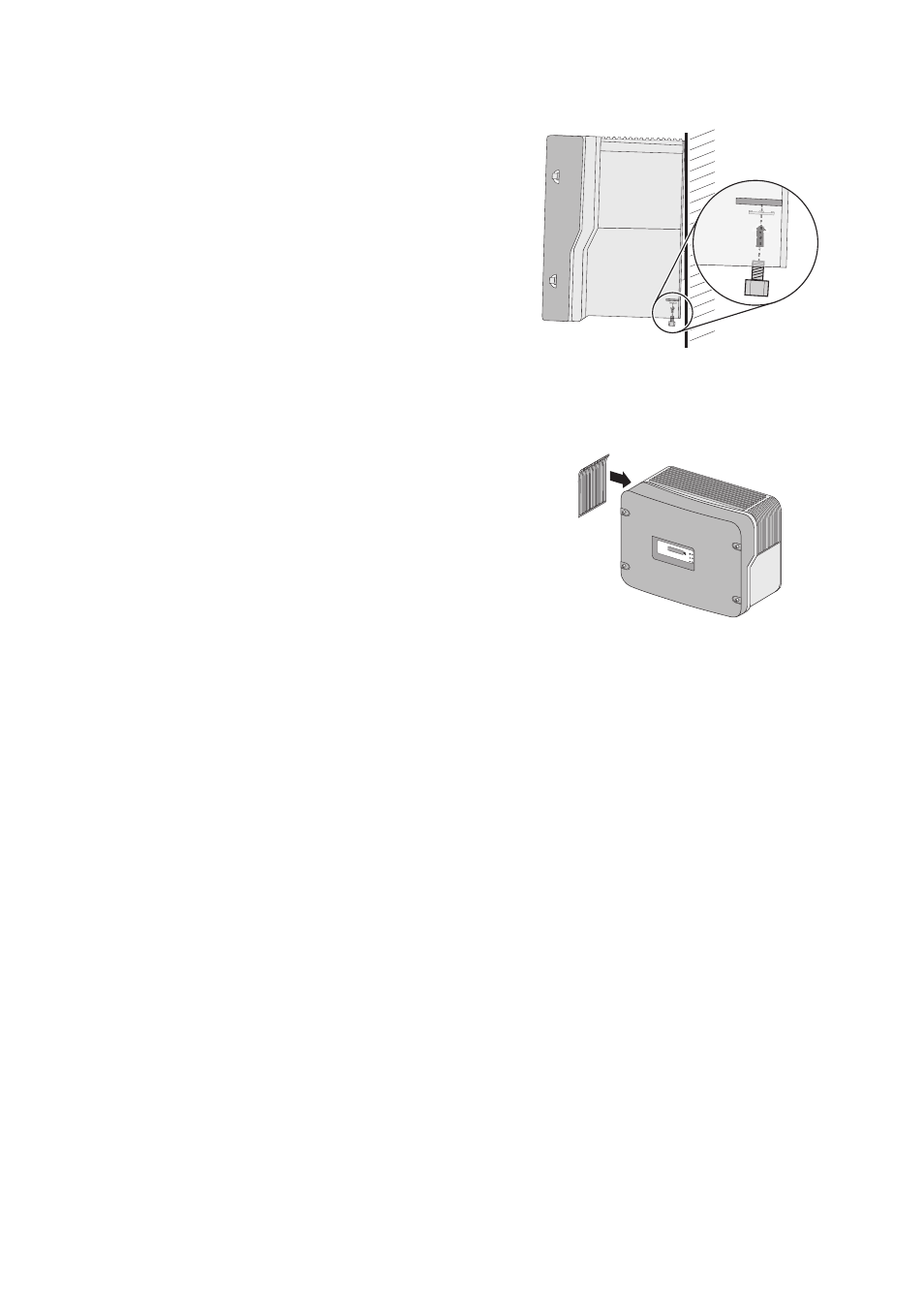

7. Wenn kein zweiter Schutzleiter vorgeschrieben ist,
den Wechselrichter gegen Ausheben sichern:
– Zylinderschraube mit Sperrkantscheibe durch
die Metalllasche an der Unterseite des
Gehäuses stecken. Die Verzahnung der
Sperrkantscheibe muss zur Metalllasche
zeigen.
– Zylinderschraube mit einem Drehmoment von
6 Nm anziehen.
8. Festen Sitz des Wechselrichters prüfen. Die Wandhalterung ist so konzipiert, dass der
Wechselrichter an einer exakt senkrechten Wand leicht nach hinten geneigt ist.
9. Die mitgelieferten Lüftungsgitter am Wechselrichter
anbringen. Auf der Innenseite der Lüftungsgitter
steht zur richtigen Zuordnung „links/left“ oder
„rechts/right“.
☑ Der Wechselrichter ist montiert.
