5 Elektrischer Anschluss
5.1 Sicherheit
5.2 Übersicht des Anschlussbereichs
5.2.1 Außenansicht

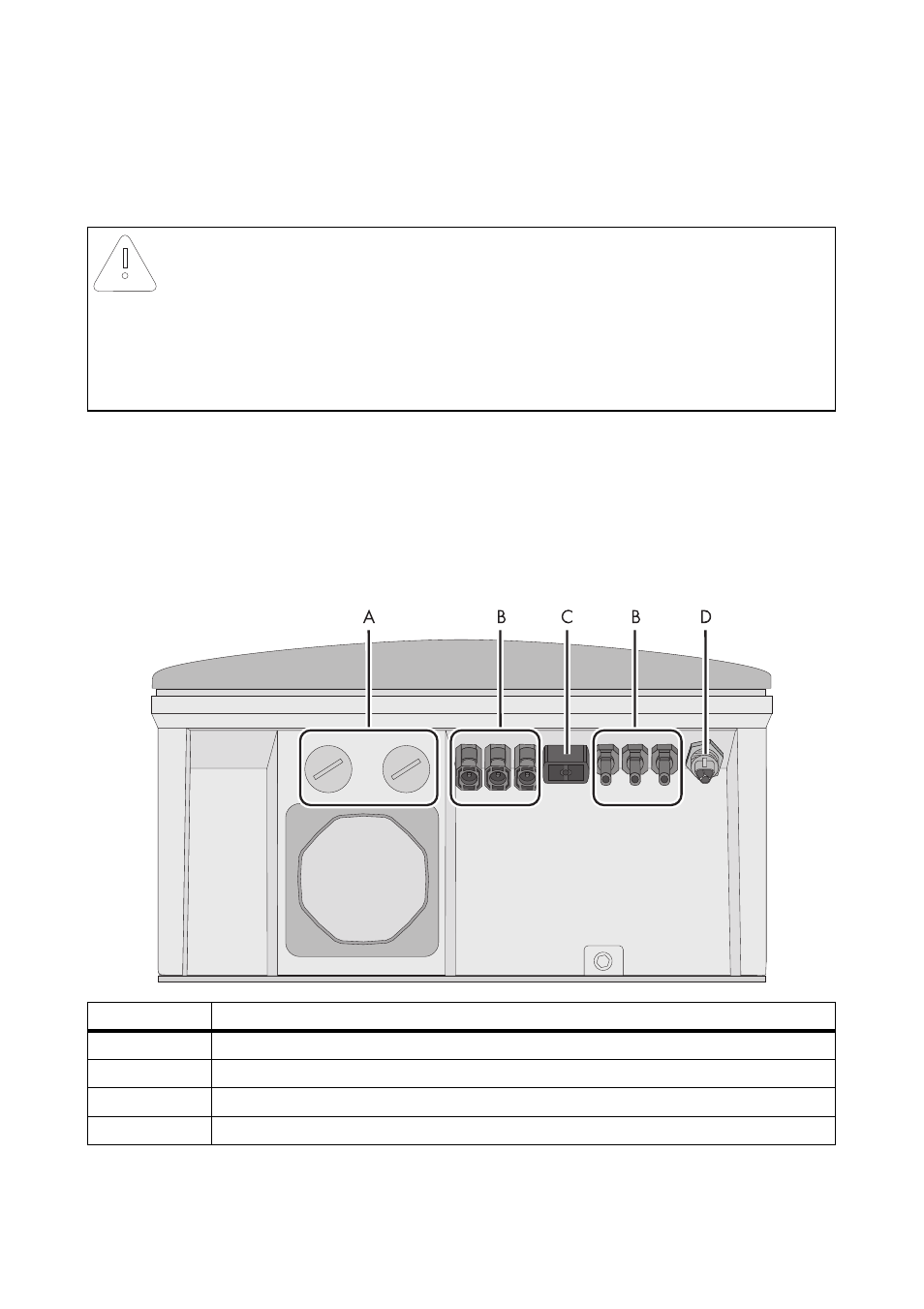

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils im Inneren des Wechselrichters, indem Sie
einen geerdeten Gegenstand anfassen.
Objekt
Beschreibung
A
Gehäuseöffnungen für Kommunikation (mit Blindstopfen)
B
DC-Steckverbinder für den Anschluss der PV-Strings
C
Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS)
D
AC-Buchse für Netzanschluss
