6 Elektrischer Anschluss
Installationsanleitung
STP8-17TL-IA-de-31
27
6 Elektrischer Anschluss
6.1 Sicherheit

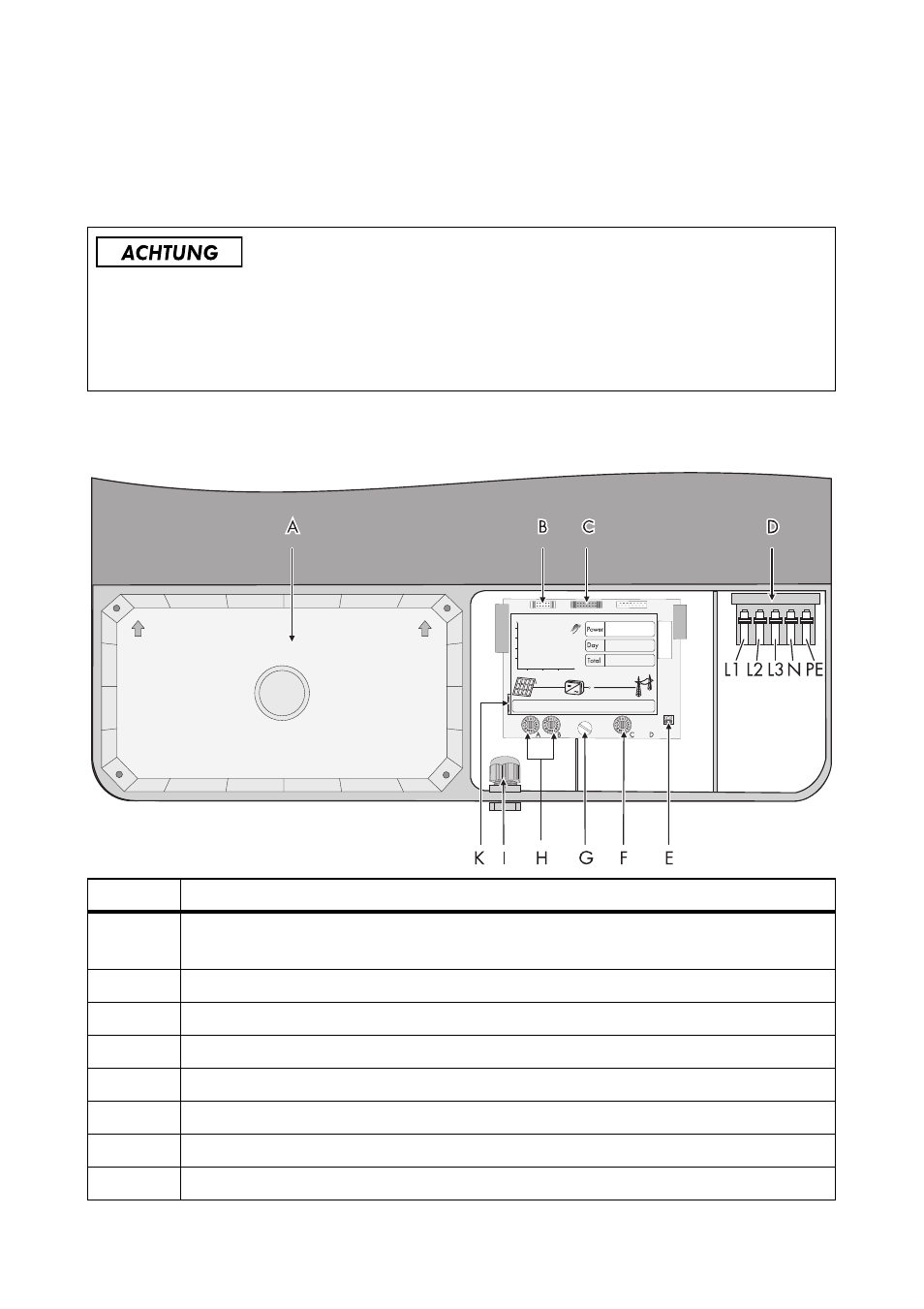

6.2 Übersicht des Anschlussbereichs
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt
werden.
• Erden Sie sich, bevor Sie ein Bauteil berühren.
Objekt
Beschreibung
A
DC-Deckel (darunter befinden sich Steckplätze für Überspannungsableiter und die
Varistoren)
B
Stecker für den Anschluss des Multifunktionsrelais
C
Stecker für den Anschluss des RS485-Kommunikationsmoduls (optional)
D
Klemme für den Netzanschluss
E
Jumper für die Einstellung der Sprache auf Englisch
F
Drehschalter für die Einstellung der Bluetooth NetID
G
Schraube zum Lösen und Hochklappen des Displays
H
Drehschalter für die Einstellung der Ländernorm und der Display-Sprache
