6 Elektrischer Anschluss SMA Solar Technology AG
28 STP8-17TL-IA-de-31 Installationsanleitung
I Kabeldurchführung für das Multifunktionsrelais (M20, 5 mm … 13 mm)
K Steckplatz für SD-Karte (nur für Servicezwecke)

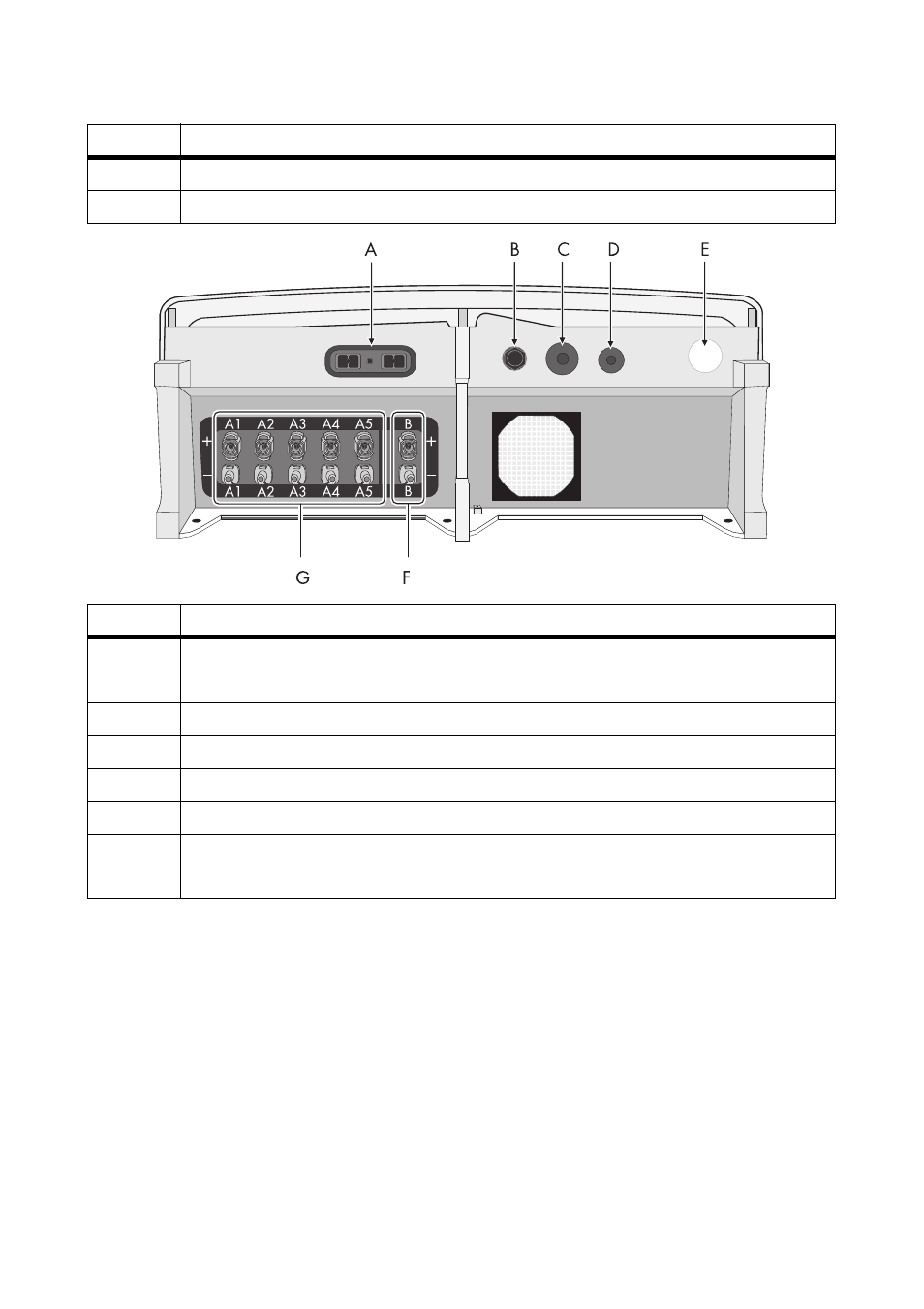

Objekt Beschreibung
A Buchse des Electronic Solar Switch (ESS)
B Kabeldurchführung für das Multifunktionsrelais (M20, 5 mm … 13 mm)
C Kabeldurchführungen für die Kommunikation über RS485 (M32) (optional)
D Zusätzliche Kabeldurchführung (M20)
E Kabeldurchführung für den Netzanschluss (AC) (M32, 14 mm … 25 mm)
F DC-Steckverbinder für den Anschluss der Strings (Eingangsbereich B)
G DC-Steckverbinder für den Anschluss der Strings (Eingangsbereich A)
(bei Sunny Tripower 8000TL / 10000TL / 12000TL nur 4 Stück)
Objekt Beschreibung
