SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung STP8-17TL-IA-de-31 41

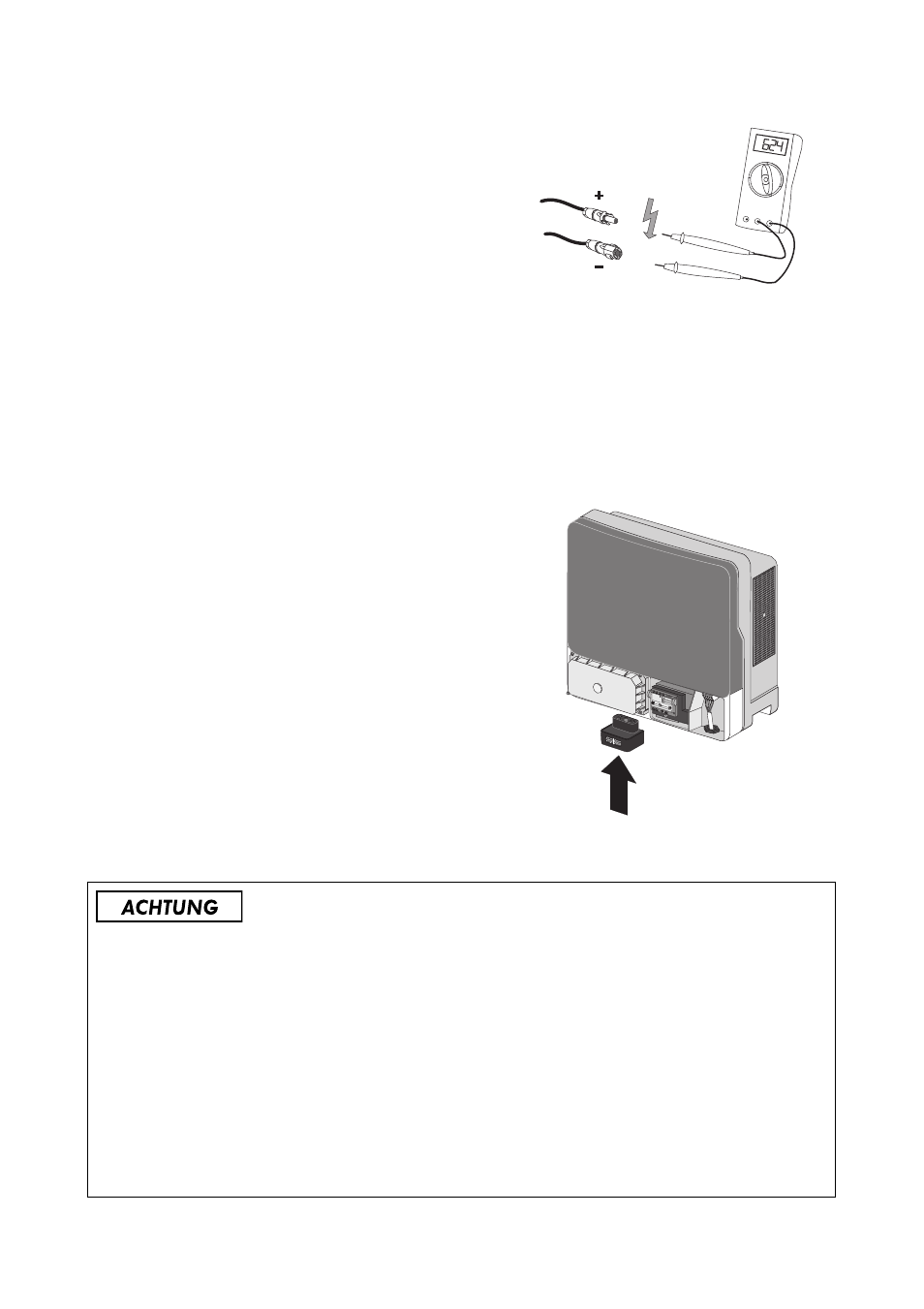

1. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10°C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen. Prüfen Sie andernfalls
die Anlagenauslegung und die Verschaltung der
PV-Module!
Bei niedrigeren Umgebungstemperaturen kann
sonst die maximale Eingangsspannung des
Wechselrichters überschritten werden.
2. Strings auf Erdschluss prüfen (siehe Kapitel 12.2
„PV-Generator auf Erdschluss prüfen“, Seite 88).
3. Electronic Solar Switch auf Abnutzung prüfen, wie
in Kapitel 10.3 beschrieben. Wenn er sich in einem
einwandfreien Zustand befindet,
Electronic Solar Switch bis zum Anschlag fest
aufstecken. Dabei muss der Electronic Solar Switch
parallel zum Gehäuse verlaufen und am Gehäuse
anliegen.
Electronic Solar Switch nur während der Installation
bei geöffnetem Gehäusedeckel stecken! Dies ist
notwendig, um die Schutzfunktion der integrierten
elektronischen String-Sicherung zu aktivieren.
Brandgefahr des PV-Generators durch fehlende Erkennung von Rückströmen!
Die integrierte elektronische String-Sicherung überwacht den PV-Generator und schützt ihn vor
gefährlichen Rückströmen. Um die elektronische String-Sicherung zu aktivieren, müssen Sie beim
Anschluss der Strings Folgendes beachten:
• Wenn mehr als 2 Strings an den Wechselrichter angeschlossen werden, IMMER ZUERST
den ersten String an Eingang B anschließen. Wenn kein String an Eingang B
angeschlossen wird, ist die String-Sicherung nicht aktiv.
• Jeder String muss eindeutig dem richtigen String-Eingang zugeordnet werden. Die Strings
nicht über Kreuz verkabeln oder zusammenfassen.
Für die richtige Zuordung der Strings siehe Grafik in Kapitel 6.4.1.
