4. Überwurfmutter zum Gewinde schieben und festdrehen (Drehmoment: 2,0 Nm).
☑ Die DC-Steckverbinder sind fertig konfektioniert und können nun an den Wechselrichter
angeschlossen werden (siehe Kapitel 6.4.4 „PV-Generator (DC) anschließen“, Seite 40).

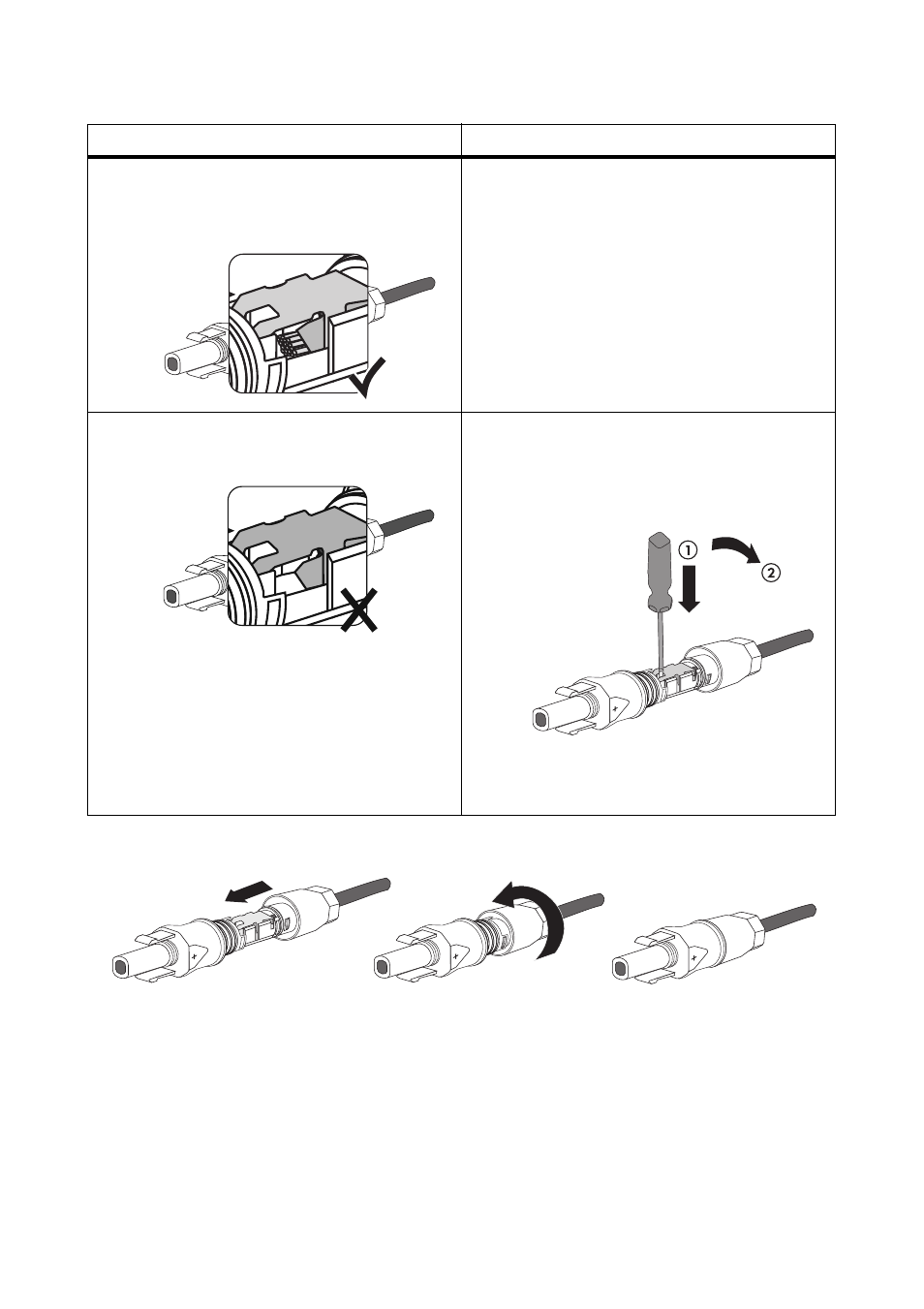

Ergebnis Maßnahme
☑ Wenn die Litze in der Kammer des
Klemmbügels zu sehen ist, sitzt das Kabel
korrekt.
• Mit Punkt 4 fortfahren.
☑ Wenn die Litze nicht in der Kammer zu
sehen ist, sitzt das Kabel nicht korrekt.
• Den Klemmbügel lösen. Dabei einen
Schraubendreher in den Klemmbügel
einhaken und den Klammbügel aufhebeln
(Klingenbreite: 3,5 mm).
• Das Kabel entnehmen und erneut mit
Punkt 1 beginnen.
