6 Elektrischer Anschluss SMA Solar Technology AG
32 STP8-17TL-IA-de-31 Installationsanleitung
Wenn der Wechselrichter nicht auf die gewünschte Ländernorm eingestellt ist, dann
Ländernorm über die Drehschalter einstellen (siehe Kapitel 6.5.3 „Ländernorm und Sprache
über Drehschalter einstellen“, Seite 52).

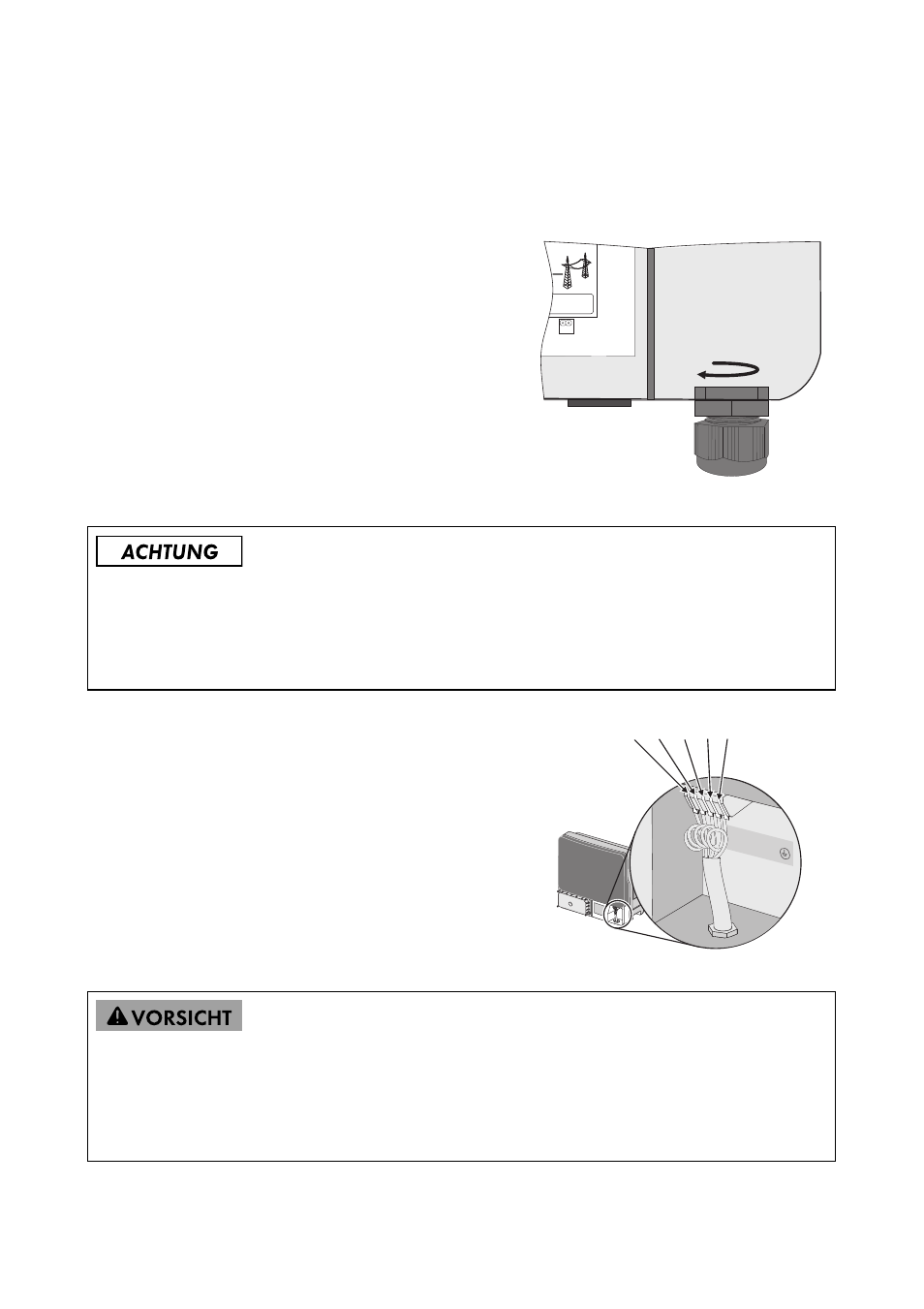

6. Klebeband von der AC-Gehäuseöffnung entfernen.
7. AC-Kabelverschraubung von außen in die
Durchführung setzen und von innen mit der
Gegenmutter festschrauben.
8. Kabel durchziehen.
9. Klemmen der AC-Klemme bis zum Anschlag
hochklappen.
10. L1, L2, L3, N und den Schutzleiter (PE)
entsprechend der Beschriftung an die AC-Klemme
anschließen.
– Die PE-Ader muss dabei 5 mm länger sein als
die von L und N!
– L und N dürfen nicht vertauscht werden!
– Die Drehrichtung von L1, L2 und L3 ist nicht
relevant.
11. Alle Klemmen der AC-Klemme wieder schließen, bis sie einrasten.
Brandgefahr beim Anschluss von 2 Leitern!
Beim Anschluss von 2 Leitern pro Klemme besteht durch einen schlechten elektrischen Kontakt eine
Überhitzungs- oder Brandgefahr.
• Maximal 1 Leiter pro Klemme anschließen.
Quetschgefahr durch Zuschnappen der Klemmen!
Die Klemmen schnappen beim Schließen sehr schnell und kräftig zu.
• Klemmen nur mit dem Daumen herunter drücken, nicht die ganze Klemme umgreifen.
• Es dürfen keine Finger unter der Klemme sein.
L1 L2 L3 N
N PE L3 L1 L2
