SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung STP8-17TL-IA-de-31 37
6.4.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den
mitgelieferten DC-Steckverbindern ausgestattet sein.

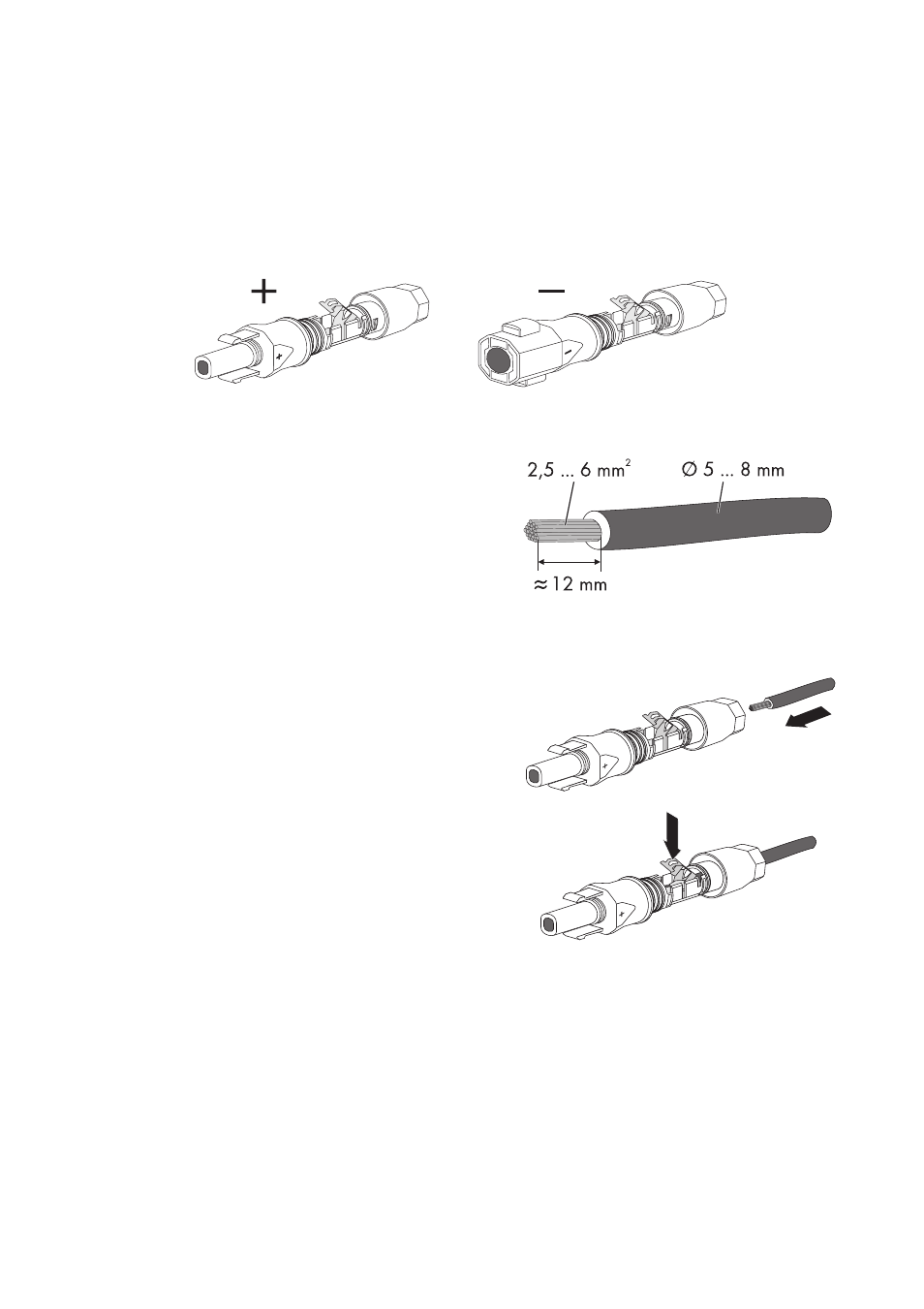

Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „ − “ gekennzeichnet.
Kabelanforderungen
• Verwenden Sie ein PV1-F-Kabel.
Vorgehensweise
1. Abisoliertes Kabel bis zum Anschlag in den Stecker
einführen.
2. Den Klemmbügel herunterdrücken.
☑ Der Klemmbügel rastet hörbar ein.
3. Korrekten Sitz des Kabels prüfen:
