SMA Solar Technology AG
12 Fehlersuche
Installationsanleitung
STP8-17TL-IA-de-31
89
☑ Wenn die gemessenen Spannungen stabil sind und die Summe der Spannungen von Pluspol
gegen Erdpotenzial und Minuspol gegen Erdpotenzial eines Strings annähernd der
Spannung zwischen Plus- und Minuspol entspricht, dann liegt ein Erdschluss vor.

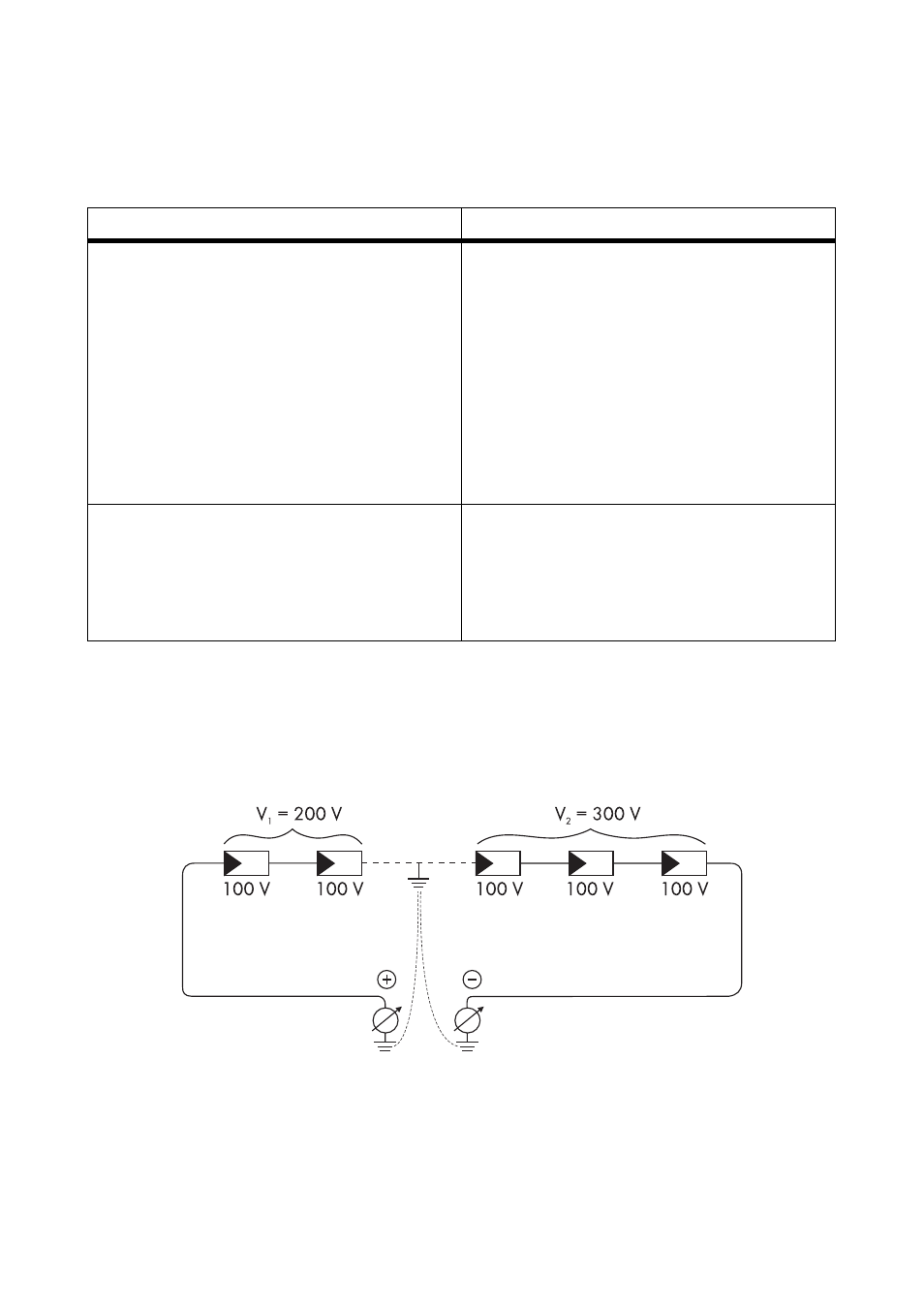

Ort des Erdschlusses
Der ungefähre Ort des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Plus gegen Erdpotenzial und Minus gegen Erdpotenzial ermittelt werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis
Maßnahme
☑ Sie haben einen Erdschluss festgestellt.
• Der Installateur des PV-Generators muss
den Erdschluss im betreffenden String
beseitigen. Den Ort des Erdschlusses
können Sie wie unten angegeben
ermitteln.
• Fehlerhaften String nicht wieder
anschließen.
• Den Wechselrichter wieder in Betrieb
nehmen (siehe Kapitel 7
„Inbetriebnahme“, Seite 58).
☑ Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
