12. Hutmutter der Verschraubung an der
Kabeldurchführung fest zuschrauben.
6.3.3 Zweiten Schutzleiter anschließen
Wenn es die Installation erfordert, kann die Erdungsklemme zum Anschluss eines zweiten
Schutzleiters oder als Potenzialausgleich genutzt werden.
Vorgehensweise

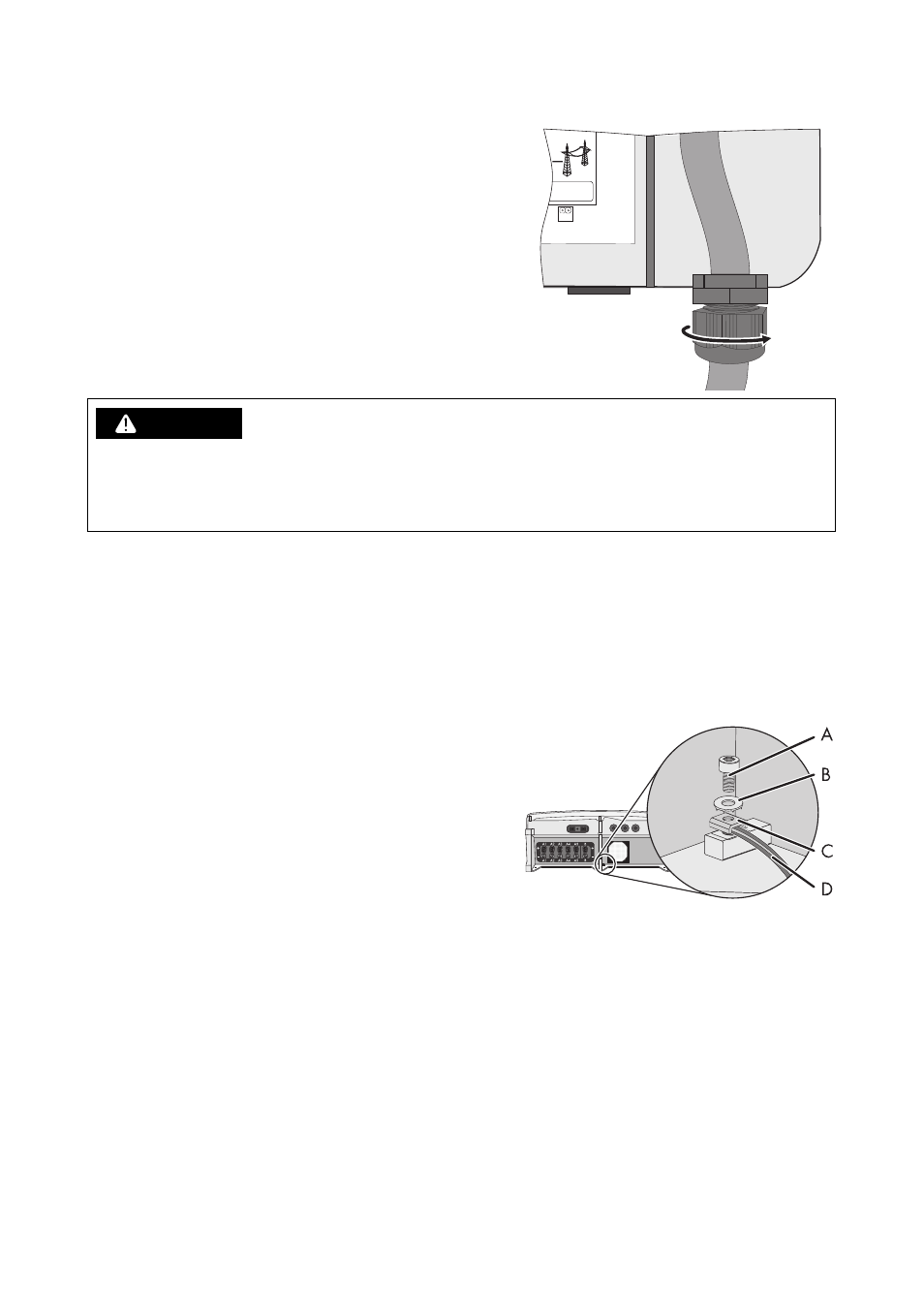

1. Den Klemmbügel, die Zylinderschraube (M6) und
die Sperrkantscheibe (M6) aus dem Beipack
entnehmen.
2. Abisoliertes Erdungskabel (D) unter den
Klemmbügel stecken (Querschnitt: maximal
16 mm²).
3. Klemme (C) mit Schraube (A) festschrauben. Dabei
muss die Verzahnung der Sperrkantscheibe (B)
zum Klemmbügel zeigen.
(&'")3
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der PV-Generator angeschlossen und der
Wechselrichter fest verschlossen ist.
