2 Installation
817 Bioscan
22
2.4.3 Anbindung eines Probenwechslers
Soll das zuvor beschriebene System MIC-8 mit einem Metrohm-
Probenwechsler betrieben werden, sind folgende Verbindungen und
Einstellungen vorzunehmen:
709
812
817
6.2128.100
1 2 3 4 5 6 7 8 9
PC
6.2125.160
Gr
ou
nd
Fi
ll
In
ject
AU
X
1
AU
X
2
1 2
10 11 12
CE
L
L
O
F
F
CE
L
L
O
N
+
24
V
GR
OU
N
D
766/788/813
6.2141.140
6.2141.140

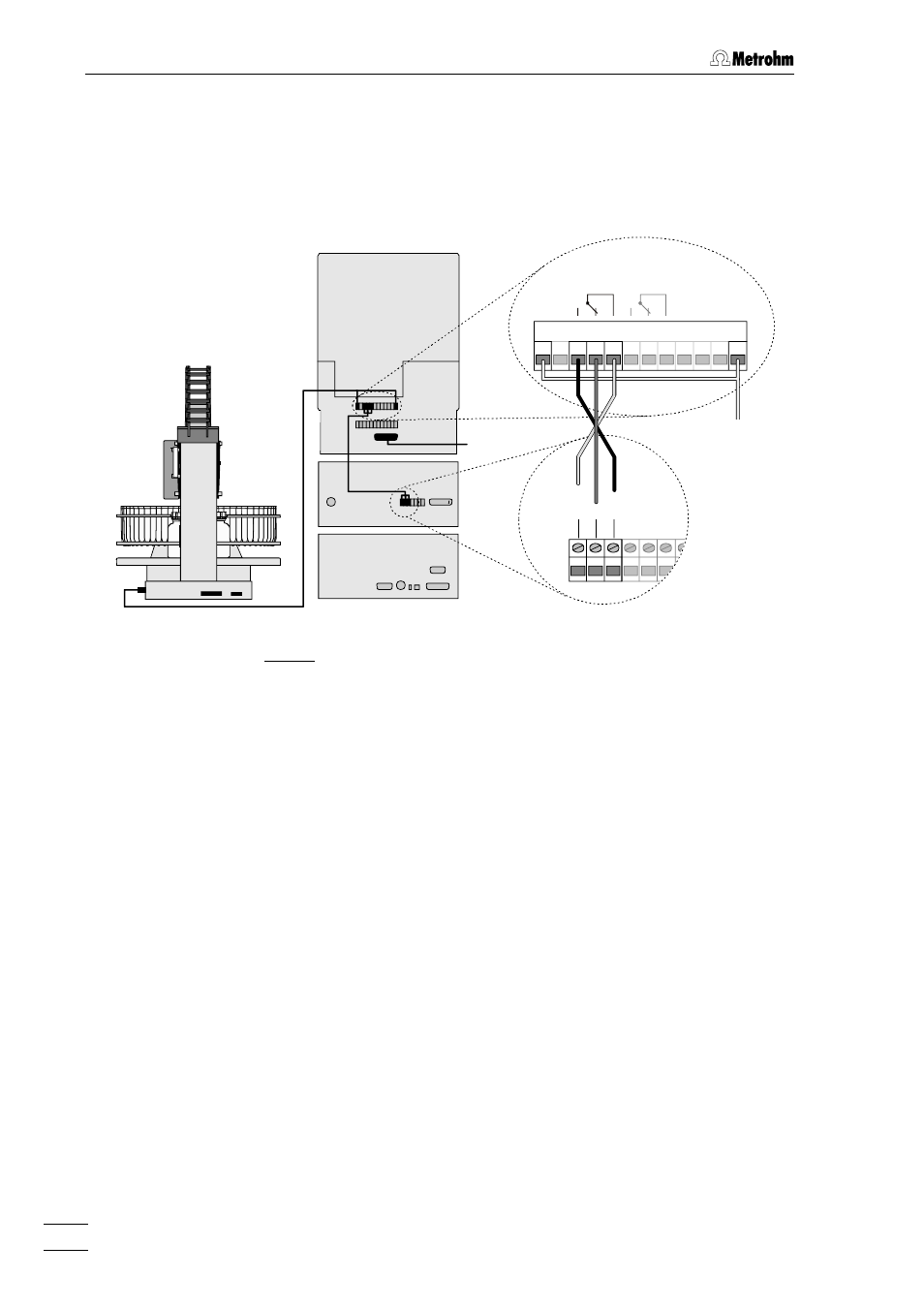

Abb. 8: Zusammenschaltung eines einfachen Systems MIC 8 mit
Anbindung eines Probenwechslers
Als Probenwechsler können der IC Sample Processor 766, der IC
Filtration Sample Processor 788 oder der Compact Autosampler
813 eingesetzt werden. Bei dieser Kombination dem MIC-8 System
wird der Bioscan 817 als "Master" betrieben. Über die Remote-
Verbindung (6.2141.140, optional) wird also der Start-Impuls für die Ge-
rätemethoden an den angeschlossenen Wechsler übertragen. Sie kön-
nen dann jene Gerätemethoden am Probenwechsler auswählen, wel-
che für die Ansteuerung durch den PC als Master beschrieben sind.
Informationen dazu finden Sie in den entsprechenden Gebrauchsan-
weisungen.
Steht für eine RS232-Anbindung ein zweiter COM-Anschluss am PC
oder ein IC Interface 762 zur Verfügung, können der IC Sample Proces-
sor 766 oder der IC Filtration Sample Processor 788 über diesen An-
schluss eingebunden werden. So können eigene Zeitprogramme im IC
Net 2.1 für diese Probenwechsler erstellt werden. Details dazu finden
Sie in den Gebrauchsanweisungen zu diesen Geräten.
