2 Installation
861 Advanced Compact IC / Gebrauchsanweisung 8.861.1031
40

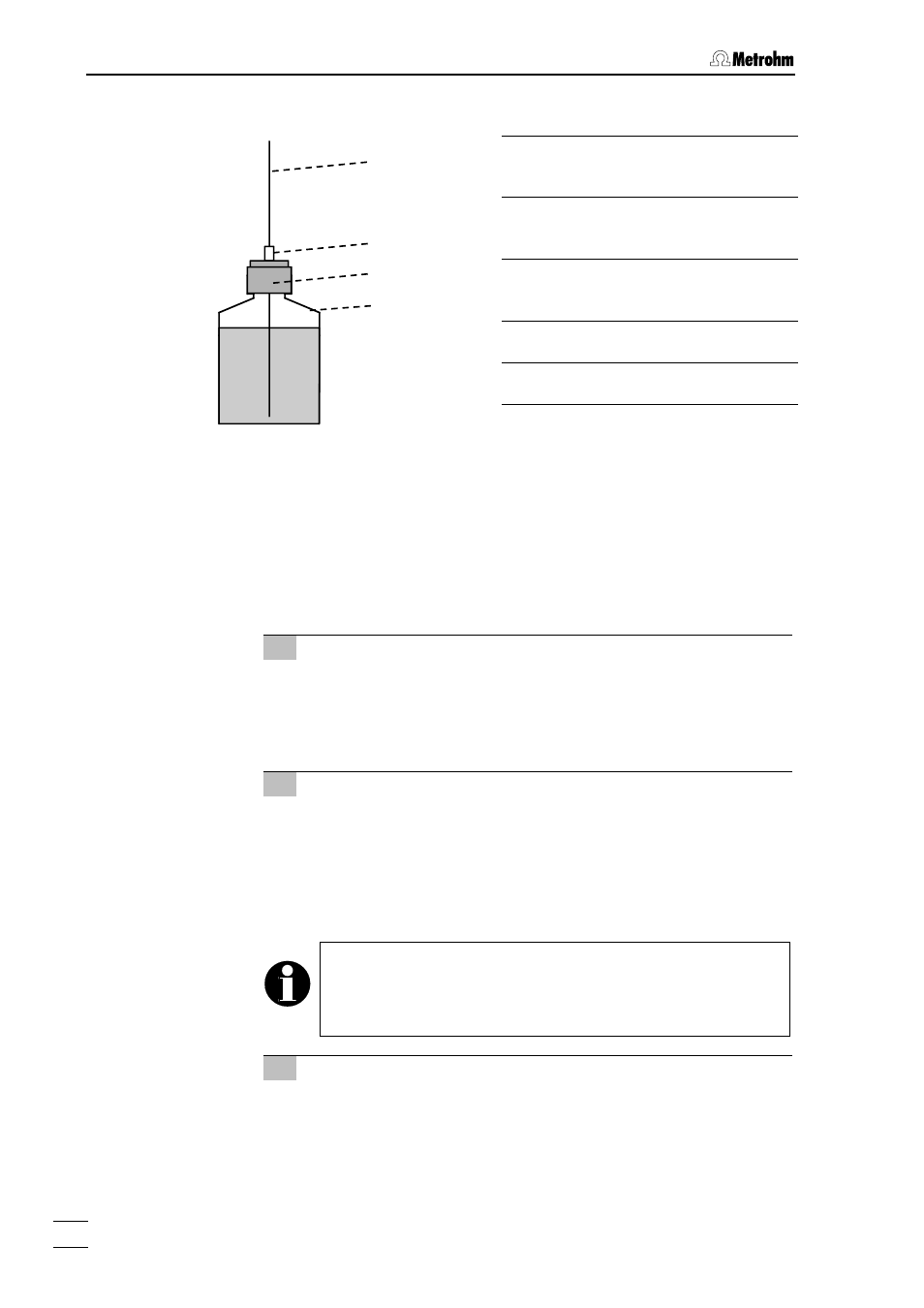

Abb. 17: Anschluss der Vorratsflaschen
2.8.4
Anschluss des Suppressormoduls «MSM II»
Die drei auf dem Suppressormodul «MSM II» 46 mit 1
…
3 nummerierten
Ein- und Ausgänge der Suppressoreinheiten besitzen je 2 fest montier-
te PTFE-Kapillaren, die gemäss Abb. 16 und Abb. 18 wie folgt ange-
schlossen werden:
1 Einlasskapillare für Eluent
•
Die mit "Eluent" bezeichnete Einlasskapillare 82 des Suppres-
sormoduls «MSM II» 46 mit Hilfe einer PEEK-Druckschraube
54 (6.2744.010) am Auslassende der Trennsäule 73 an-
schrauben.
2 Auslasskapillare für Eluent
•
Die mit "Detector" bezeichnete Auslasskapillare 83 des Supp-
ressormoduls «MSM II» 46 mit Hilfe einer PEEK-Druck-
schraube 54 (6.2744.010) an Kupplung 31 anschrauben.
•
Einlasskapillare 44 des Detektorblocks 45 am andern Ende
der Kupplung 31 anschrauben.
Bei der Version 2.861.0040 soll die mit "Detector" bezeichnete
Auslasskapillare
des Suppressormoduls «MSM II»
dem Eingang
Eluent in
des 853 CO
2
Suppressors verbunden
3 Einlasskapillare für H
2
SO
4
•
Die mit "H
2
SO
4
" bezeichnete Einlasskapillare 85 des Suppres-
sormoduls «MSM II» 46 mit Hilfe einer PEEK-Druckschraube
54 (6.2744.010) an der am hinteren Pumpschlauch 78 ange-
schlossenen "PEEK-Kupplung 81 mit Filter und Schlauchsi-
cherung" (6.2744.180) befestigen.
54 PEEK-Druckschraube
75 Ansaugschlauch für H
2
PTFE-Schlauch 6.1803.020
76 Ansaugschlauch für H
2
SO
4
PTFE-Schlauch 6.1803.020
88 Flaschenaufsatz 6.1602.150
75/76
54
88
89
