Panasonic SCAK22 - Handbuch (Seite 8)

Klebeband 3
Nastro adesivo UKW-Zimmeranteiine
Antenna FM interna
Anténne FM intérieure
AM-Rahmenantenne
Antenna AM a quadro
Antenne-padre AM
speakers
LOW
Î-
SC-AK44
Grau (+)
Grigio
(+)
Gris (+)
Rot (+)
Rosso {+)
Rouge {+)
— Schwatz (-)
Nero (-)
^Noir (-)
BIau (-)
Blu (-)
Bleu (-)
Grau (■+)
Grigio
(+)
Gris (+)
Rot(+)
Rosso (+)
Rouge (-
p )
1 ISC-AK22
Schwarz (-)
Nero {-)
Noir (-)
Rot (+)
Rosso (+)
Rouge {+)
Rot(+)
Rosso (+)
Rouge (+)
Schwarz (-)
Nero (-)
Noir (-)
Schwarz I
Nero (—)
Noir (-)
Rot(+)
Rosso {+)
Rouge (+)
qpEAKERS
(60)
Steckerbuchse
Presa
Entrée de câble
Ca. 6 mm
Ca. 6 mm
Environ 6 mm
Stecker
Connettore
Connecteur
Anschlüsse
Gi'ssfïdî'sgHiî-Je iô>içchiÜ5îo
{für mitgeliefertes Zubehör}
I
• Das Netzkabel erst nach Herstellen aller anderen Anschlijsse an
eine Netzteckdose anschließen.
• Zur Vorbereitung der MW-Rahmenantennendrähte und der
Lautsprecherkabel ein kurzes Stück der Isolierung verdrehen und
abziehen.
Die UKW-Zimmerantenne anschließen.
Die Antenne mit Klebeband an einer Wand oder einem Pfeiler
in einer Position befestigen, die den besten Empfang etmöglicht.
Hinweis
Für optimale Empfangsqualität:
Die Aufstellung einer UKW-Außenantenne wird empfohlen.
(Siehe Seite 10.)
i
Die AM-Rahmenantenne anschließen. i
Nach Aufstellung der Antenne die Anlage einschalten und einen
Sender abstimmen. Dann die Antenne drehen, um die Position
zu ermitteln, in der die beste Empfangsqualität erhielt wird.

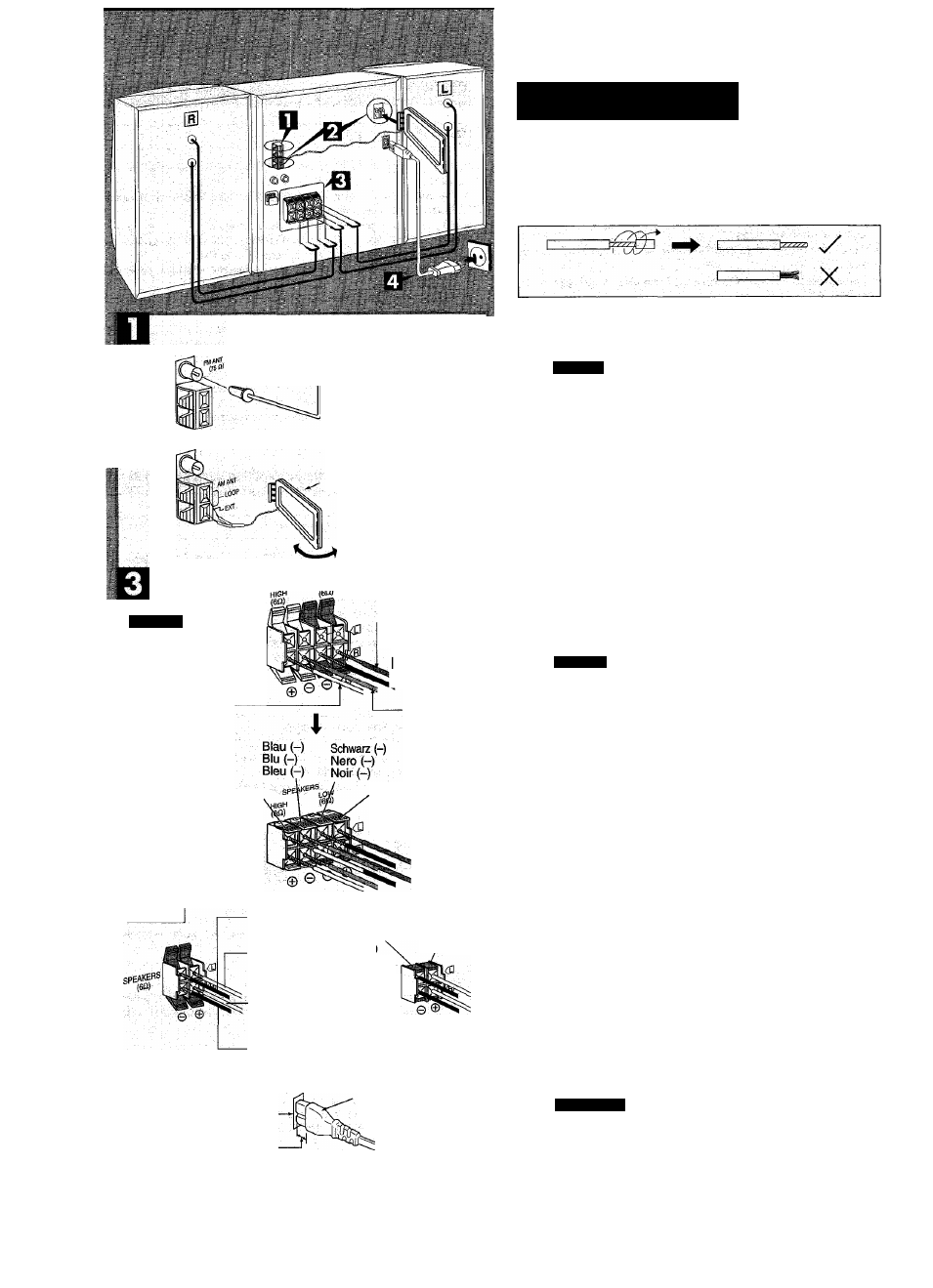

Die Lautsprecherkabel anschließen.
Darauf achten, die Drähte jedes Lautsprecherkabels an die
gleichfarbigen Lautsprecherklemmen anzuschließen, damit die
richtige Polarität (+ und -) erhalten wird. Nach dem Anschluss
der Lautsprecherkabel sicherstellen, dass sich blanke Leiter
nicht gegenseitig berühren.
Durch einen unsachgemäßen Anschluss kann die Anlage
beschädigt werden.
Vorsicht
I Ausschließlich die mitgelieferten Lautsprecher
verwenden.
Mit den mitgelieferten Lautsprechern wird die optimale
Klangqualität von dieser Anlage erzielt. Bei Verwendung
anderer als der Lautsprecher im Lieferumfang kann das Gerät
beschädigt werden, und die Klangqualität wird beeinträchtigt.
Vorsicht
• Verwenden Sie die Lautsprecher nur mit dem
empfohlenen System, weil sonst der Verstärker
oder die Lautsprecher u.U. beschädigt werden
oder ein Feuerausbruch verursacht werden
kann.
Wenden Sie sich an einen qualifizierten
Fachmann, falls eine Beschädigung aufgetreten
ist oder sich die Wiedergabeleistung plötzlich
verändert.
• Diese Lautsprecherboxen nicht an einer Wand
oder an der Decke befestigen.
Das Netzkabel anschließen.
Anschließen des Steckers
Auch bei richtigem Anschluß des Steckers kann je nach Bauart
der Steckdose das Steckeräußere vorstehen (siehe folgende
Abbildung).
Die einwandfreie Funktion wird dadurch nicht beeinträchtigt.
Bemerkung
Das mitgelieferte Netzkabei ist ausschließlich für den Gebrauch
mit diesem Gerät bestimmt. Dieses Netzkabel auf keinen Fall
für andere Geräte verwenden.
^1
RQT5664
