Licht-Management Relais-Einsatz
Art.-Nr.: 1201 URE
3. Installationshinweise
Den Relais-Einsatz
c
in einer Gerätedose nach DIN 49073 montieren
(Bild A).
Die Anschlussklemmen des Einsatzes müssen dabei unten liegen.
Den Relais-Einsatz nur in Kombination mit einer Abdeckung verwenden.
Die Abdeckung
2
zusammen mit dem Rahmen
3
auf den Einsatz
aufstecken. Die elektrische Kontaktierung erfolgt über den Stecker
f
.
Vor dem Einschalten der Netzspannung Abdeckung aufstecken.
Netzausfälle länger als 1 Sek. führen zum Ausschalten des Relais-
Einsatzes.

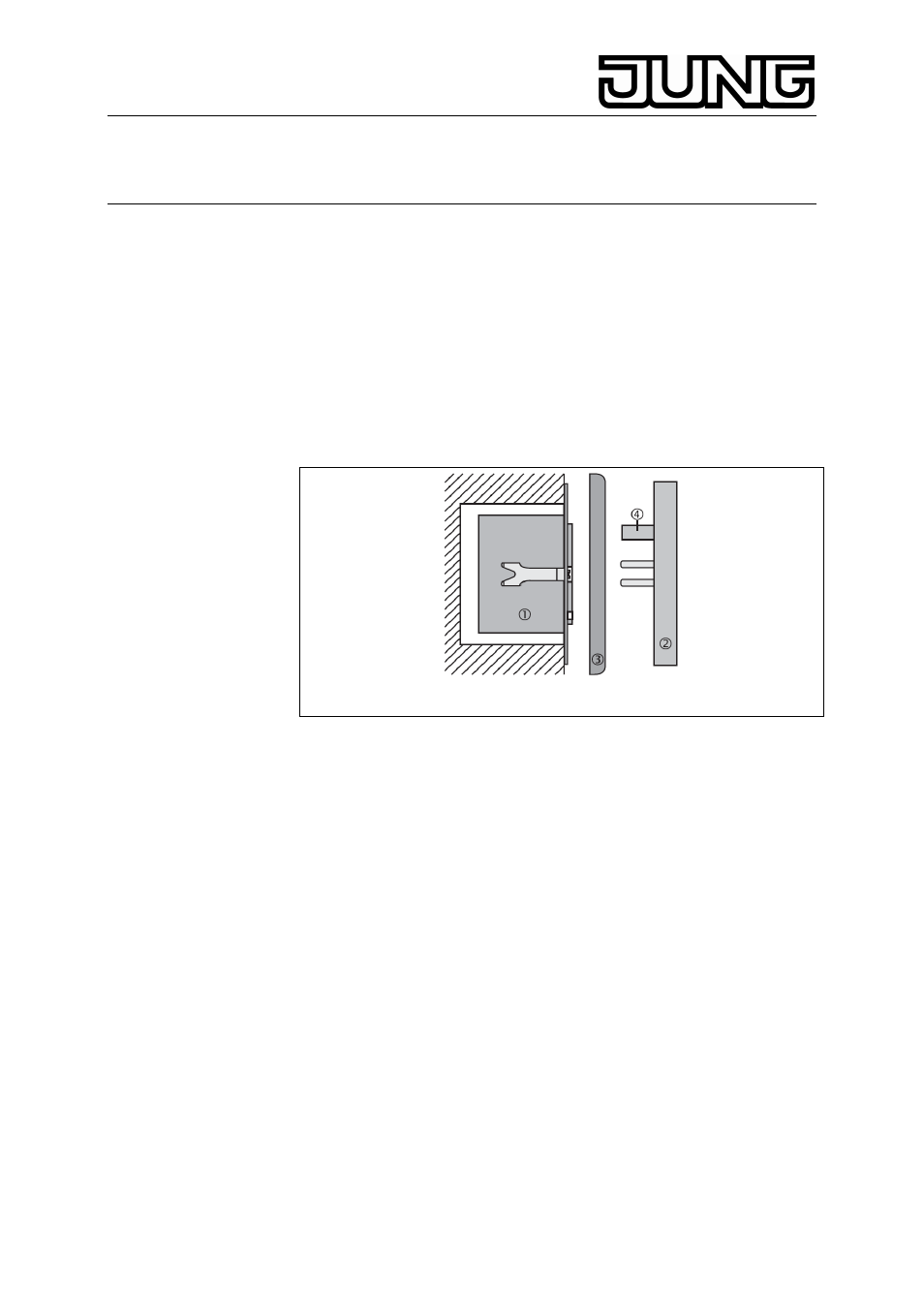

Bild A
4. Kurzschlussschutz
Für den Geräteschutz einen Leitungsschutzschalter 10 A vorschalten.
Anschluss Relais-Einsatz gemäß Bild B.
Relais-Einsatz
g
, Last
h
Max. Anschlussleistung und Lastspezifikation entsprechend technischer
Daten beachten.
Je nach Montageart die max. Anschlussleistung reduzieren:
• 10% pro 5°C Überschreitung von Umgebungstemperatur 25°C,
• 15% für Einbau in Holz-, Rigips- oder Hohlwand,
• 20% für Einbau in Mehrfachkombinationen.
Schalten von mehreren Stellen, siehe Bild C.
Relais-Einsatz
g
, Last
h
, Nebenstelle "2-Draht"
i
,
Weitere Nebenstellen
j
Technische Anschlussbedingungen (TAB) der Elektrizitätswerke
beachten.
