1-10 V Einsatz anschließen und montieren

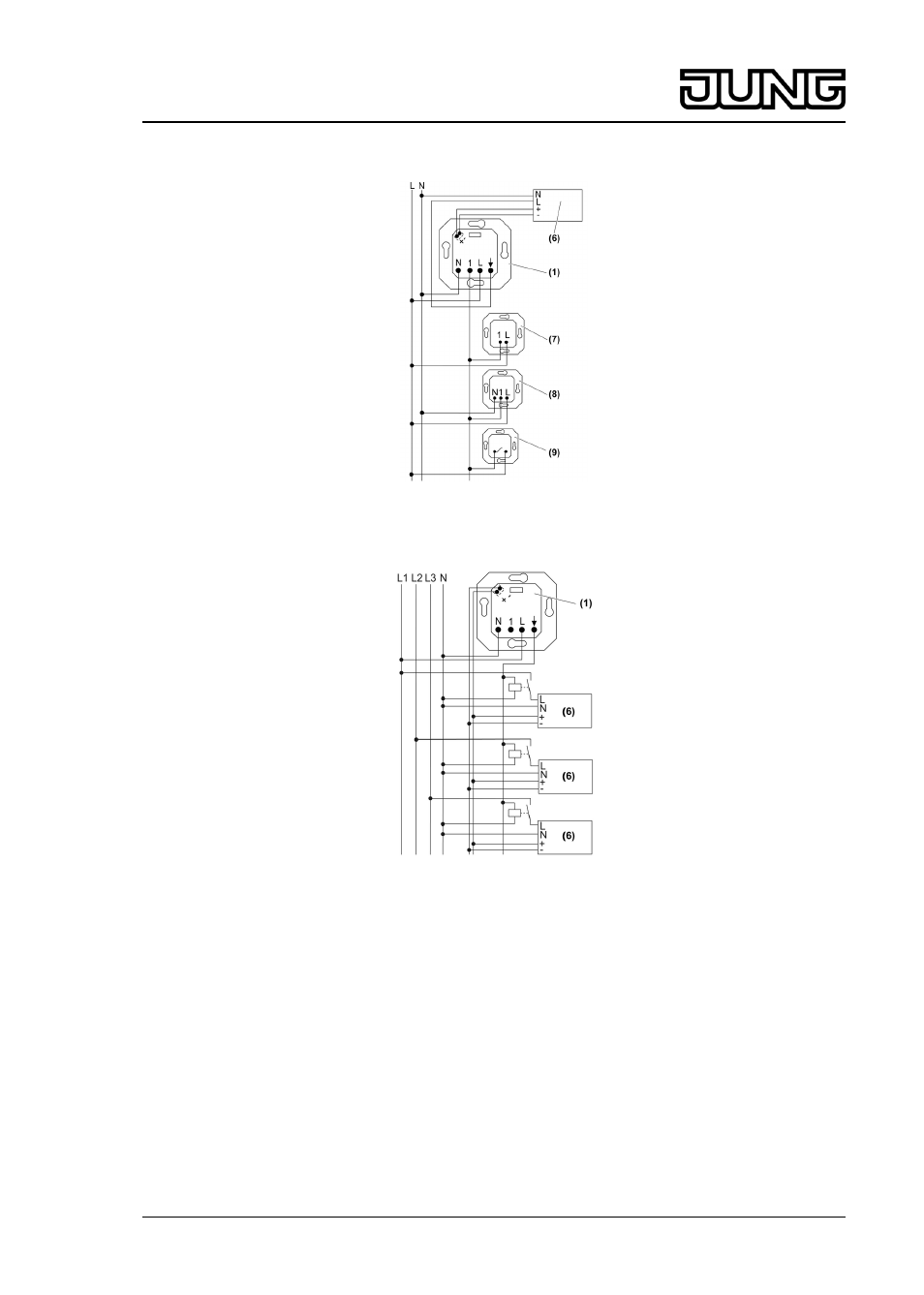

Bild 2: Anschlussplan mit optionalen Nebenstellen
Bild 3: Anschlussplan mit unterschiedlichen Außenleitern
(1) 1-10 V Einsatz
(6) Lampen Betriebsgerät mit 1-10 V Schnittstelle
(7) Nebenstellen-Einsatz 2-Draht
(8) Nebenstellen-Einsatz 3-Draht
(9) Installationstaster, Schließerkontakt
i Der Lastausgang ist intern nicht abgesichert. Zum Geräteschutz Leitungsschutzschalter
10 A vorschalten.
i Steuerleitung: Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für 250 V
Leitungen, Steuerspannung basisisoliert. Steuerleitung und Lastleitung dürfen in einer
gemeinsamen Leitung verlegt werden, z. B. NYM J 5 x 1,5. Lampen-Betriebsgerät, EVG,
gemäß Herstellerangaben mit Schutzleiter verschalten.
i Die Anzahl Lampen-Betriebsgeräte, die gesteuert werden können, errechnet sich aus der
Summe der Steuerströme. Angaben zum Steuerstrom der Lampen-Betriebsgeräte, siehe
Angaben der Hersteller.
