o Dimmer in Gerätedose montieren.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
Anschluss in Wechselschaltung
i Keine Wechselschaltung mit zwei Dimmern möglich.

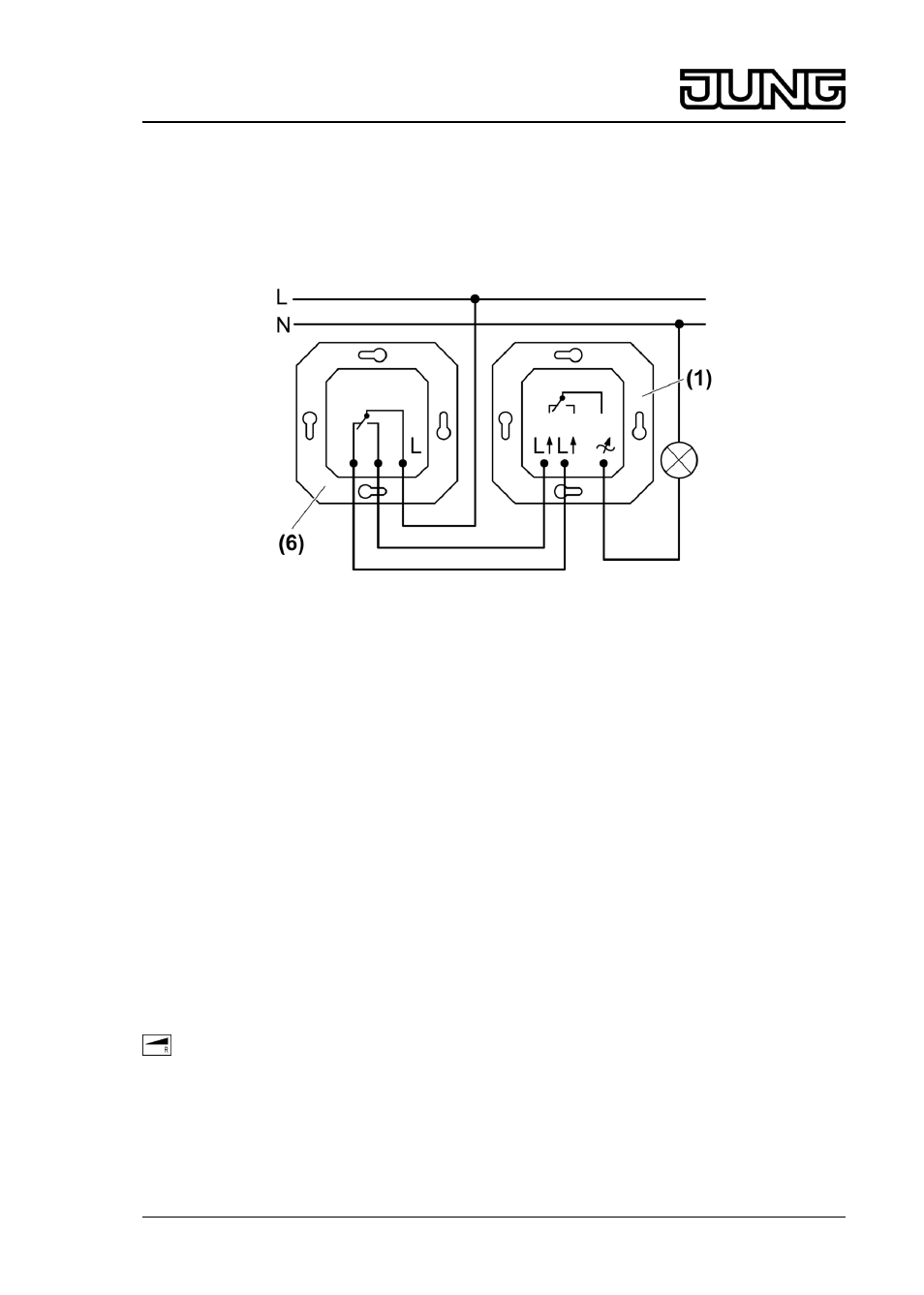

Bild 3: Wechselschaltung
(1) Dimmer
(6) Wechselschalter
o Dimmer (1) und Wechselschalter (6) gemäß Anschlussplan anschließen (Bild 3).
6 Anhang
6.1 Technische Daten
Nennspannung AC 230 / 240 V ~
Netzfrequenz 60 Hz
Umgebungstemperatur +5 ... +25 °C
Anschlussleistung bei 25 °C
Glühlampen
100 ... 1000 W
HV- Halogenlampen 100 ... 1000 W
Leistungsreduzierung
pro 5 °C Überschreitung von 25 °C
-10 %
Einbau in Holz- oder Trockenbauwand -15 %
Einbau in Mehrfachkombinationen -20 %
Anschluss
eindrähtig
max. 4 mm²
Leistungszusätze keine
Die Symbolik der Dimmer-Last-Kennzeichnung gibt bei Dimmern die anschließbare
Lastart bzw. das elektrische Verhalten einer Last an: R = ohmsch
6.2 Hilfe im Problemfall
Gerät schaltet Last aus und nach einiger Zeit wieder ein.
Übertemperaturschutz hat ausgelöst.
Angeschlossene Last reduzieren.
Einbausituation prüfen.
3/4 82574103
J:0082574103 11.08.2009
Licht-Management
Drehdimmer mit Druck-Wechselschalter 60 Hz
