Das Modul sollte dabei so dicht wie möglich vor den Trafos sitzen, um optimale Wirkung sicher-
zustellen.Wird ein TRONIC-Dimmer eingesetzt, ist das Überspannungsschutz-Modul nicht vor
den oder die TRONIC-Trafos, sondern vor den TRONIC-Dimmer zu setzen, damit der TRONIC-
Dimmer mitgeschützt wird. Außerdem würde eine Installation des Moduls zwischen Dimmer
und Trafo zu einer zusätzlichen Gefährdung des Dimmers führen, da der Netzspike in diesem
Fall in seiner vollen Höhe nur am Dimmer anliegt.
Da sich Netzspikes induktiv von Leitung zu Leitung einkoppeln können, ist zu vermeiden, daß
durch Überspannungsschutz-Module geschützte Leitungen mit ungeschützten Leitungen
parallel laufen. Das Modul würde damit in seiner Wirkung reduziert, siehe Bild Leitungsverle-
gung bei Einsatz von Überspannungsschutz.
Elektronik - Handbuch
Elektronische Trafos
4.4
Einkopplung von Spikes
Einkopplung von Spikes
z.B. Kabelkanal
falsch !
z.B. Kabelkanal
richtig !

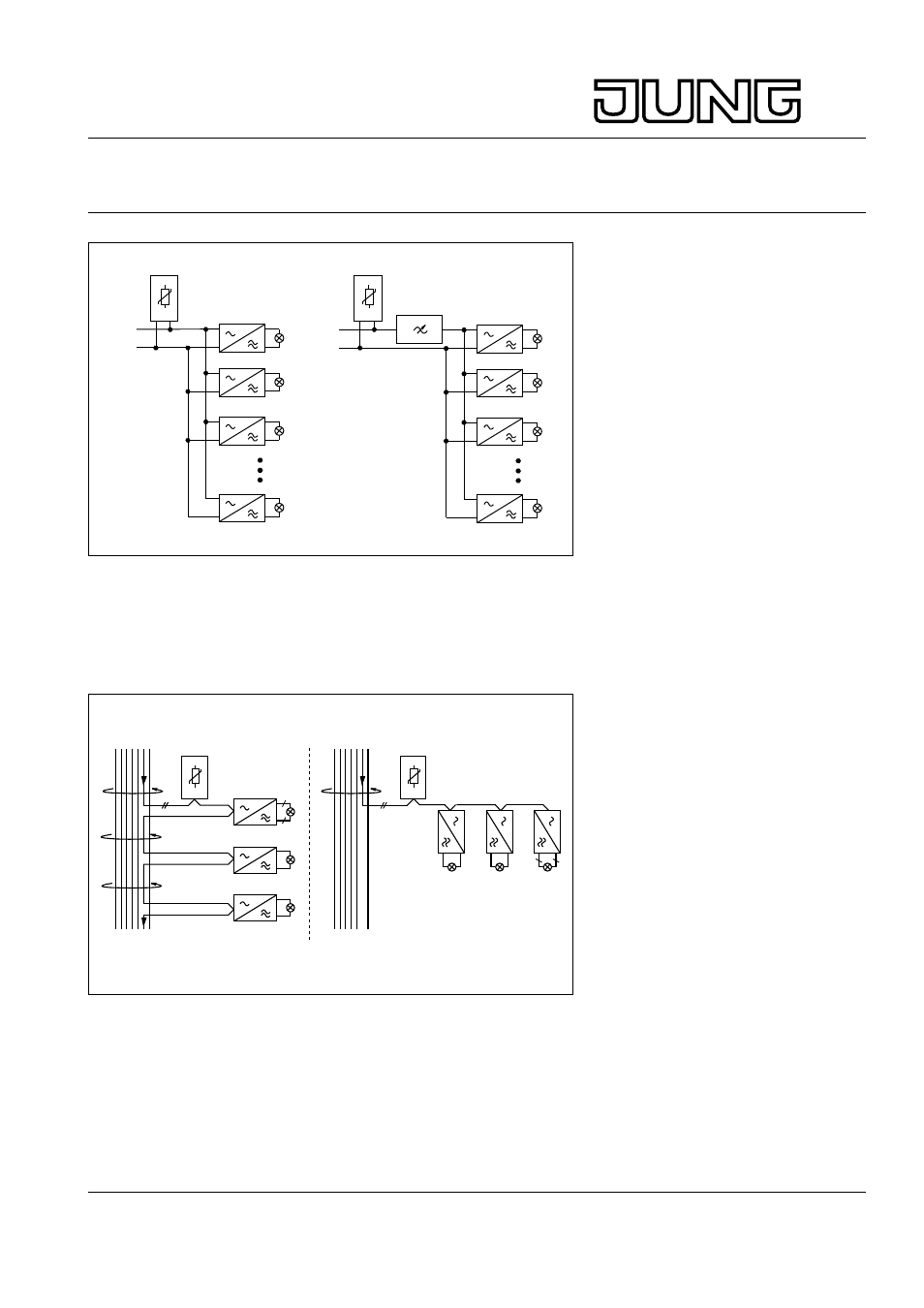

Leitungsverlegung bei Einsatz von
Überspannungsschutz
L
N
L
N
Einsatz des Überspannungsschutz-Moduls
