Dimmer anschließen und montieren

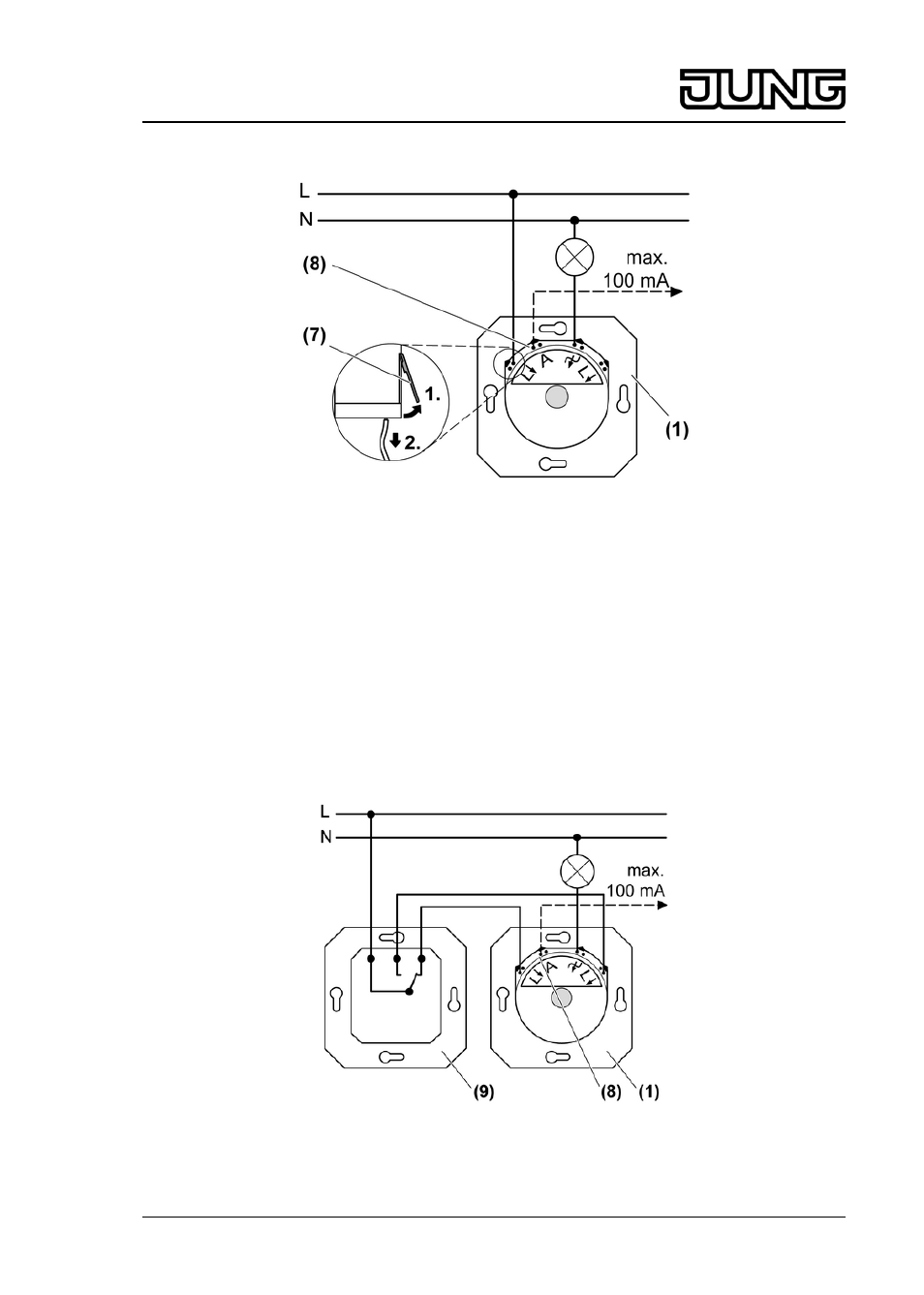

Bild 2: Anschlussplan
(1) Dimmer
(7) Anschlussleitung aus Steckklemme lösen
(8) Steuerausgang A
o Anschlussleitungen ca. 15 mm abisolieren.
o Dimmer gemäß Anschlussplan anschließen (Bild 2).
o Dimmer in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
Anschluss in Wechselschaltung
i Keine Wechselschaltung mit zwei Dimmern möglich.
Bild 3: Wechselschaltung
(1) Dimmer
(8) Steuerausgang A
