Die Ansteuerung mehrerer Dimmer über einen Ausgang ist nicht zulässig. Zur Leistungssteigerung
sind Leistungszusätze einzusetzen.
Sollen Verbraucher zusätzlich über Unterputz-Nebenstellen angesteuert werden, Nebenstellen Typ A
einsetzen (Bild a ). Phase beachten!
Bei Verwendung des 8kanal Handsenders:
Gruppenschalter auf die gewünschte Adreßgruppe A...H, und Kanalwahlschalter auf die Kanäle 1-4
oder 5-8 einstellen, um die Nebenstellentaster-Ausgänge den gewünschten Sender-Tasten zuzuord-
nen (Bild b ).
Bei Verwendung des 4kanal Wandsenders oder 4kanal Handsenders:
Gruppenschalter auf Adreßgruppe "A" und Kanalwahlschalter auf Kanäle 1-4 einstellen (Bild b ).

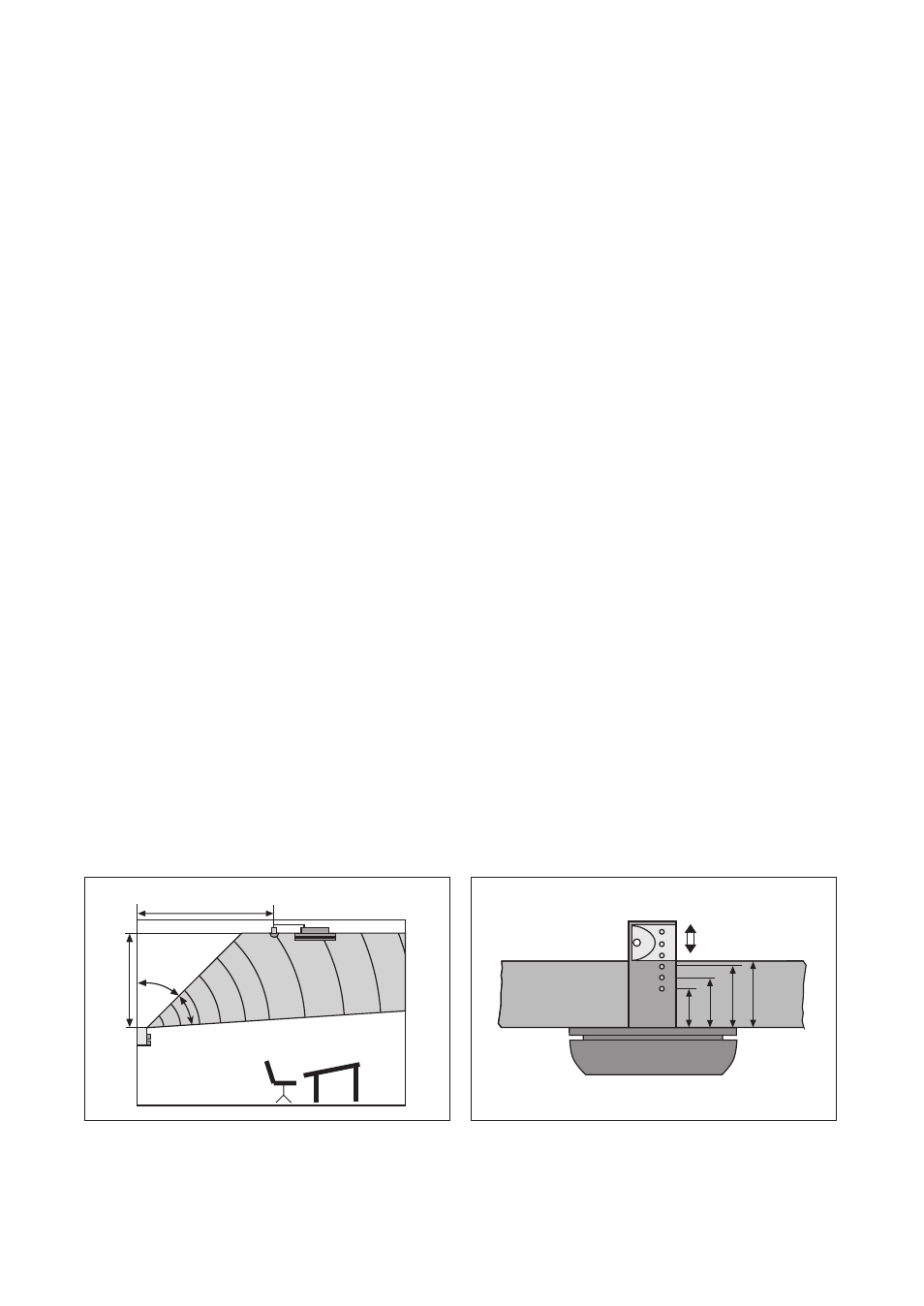

Empfänger im Abstrahlbereich des Wandsenders installieren. Dazu muß Abstand Wand-Empfänger
(A2) mindestens Abstand Wandsender-Decke (A1) betragen (Bild c ).
Fremdlicht darf nur indirekt auf den IR-Empfänger einwirken, sonst wird die Empfindlichkeit reduziert.
Montage-Reihenfolge:
1. Zwischendecke mit 13 mm Bohrung versehen.
2. Klemmfeder des IR-Empfängers auf Deckenstärke einstellen (Bild d ).
3. Empfängerzuleitung mit ihren 4 Aderenden in die Bohrung einführen.
4. Empfänger unter Linksdrehung bis Anschlag in das Bohrloch einstecken.
5. Dekoderteil auf die Zwischendecke legen. Empfängerzuleitung anschließen. Anschlußklemmblock
für die Empfängerleitung kann, zur einfacheren Montage, vom Dekoderteil abgezogen werden.
Netzversorgung und Nebenstellenleitungen gemäß Bild a anschließen.
(Zur Demontage Empfänger unter Linksdrehung aus Bohrloch herausziehen)
Technische Daten:
Nennspannung:
AC 230 V
Schaltstrom je Ausgang:
max. 3 A
Anzahl Schaltausgänge:
4
Umgebungstemperatur, ta:
max. 60 °C
Gehäusetemperatur, tc:
max. 70 °C
Montage des Empfängers
Stärke der Zwischendecke:
1-16 mm
Bohrung der Zwischendecke:
13 mm
Maße Empfänger:
Ø 46 mm, 18 mm aufbauend
Empfängerzuleitung:
Ø 4 mm, ca. 750 mm lang, verlängerbar
bis max. 10 m
Übertragungsmedium:
IR-Licht, l=950 nm
Trägerfrequenz:
455 kHz
Codierung:
PPM-Code geträgert
Anzahl wählbarer Kanäle:
64
1-
4
5-9
10-1
3
14-1
6
mm
45°
40
°
A2
A1
A2 > A1 !
c
d
