Seite 3: 6 anhang 6.1 technische daten
o Dimmer (1) gemäß Anschlussplan anschließen (Bild 2).
o Dimmer in Gerätedose montieren.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
Anschluss in Wechselschaltung
i Keine Wechselschaltung mit zwei Dimmern möglich.

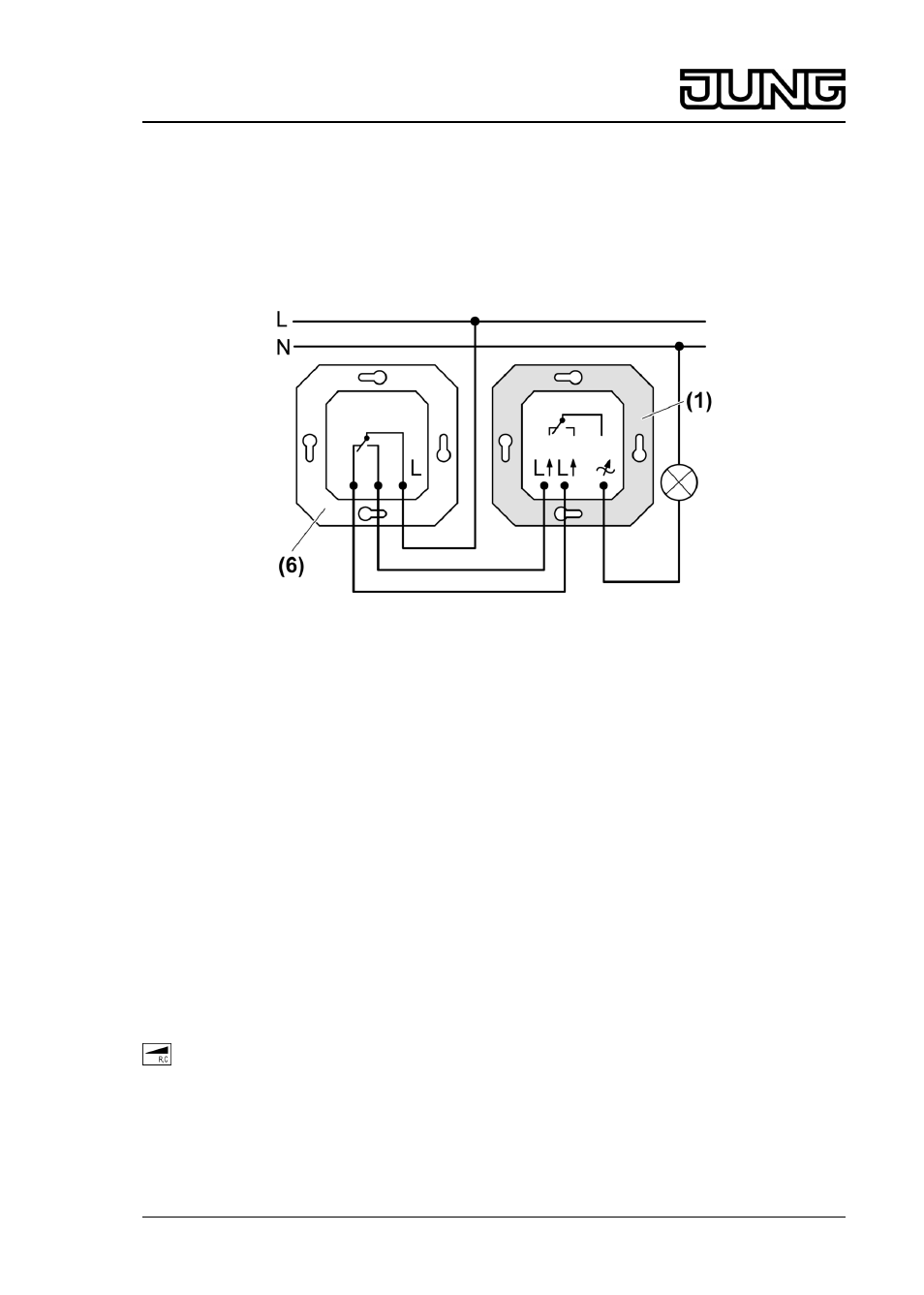

Bild 3: Wechselschaltung
o Dimmer (1) und Wechselschalter (6) gemäß Anschlussplan anschließen (Bild 3)
6 Anhang
6.1 Technische Daten
Nennspannung
AC 230 / 240 V ~
Netzfrequenz
50 Hz
Umgebungstemperatur
+5 ... +25 °C
Anschlussleistung bei 25 °C
i Leistungsangaben einschließlich Trafoverlustleistung.
Glühlampen
20 ... 360 W
HV-Halogenlampen
20 ... 360 W
Tronic-Trafos
20 ... 360 W
ohmsch-kapazitiv
20 ... 360 W
Leistungsreduzierung
pro 5 °C Überschreitung von 25 °C
-10 %
bei Einbau in Holz- oder Trockenbauwand
-15 %
bei Einbau in Mehrfachkombinationen
-20 %
Anschluss
eindrähtig
max. 4 mm²
Die Symbolik der Dimmer-Last-Kennzeichnung gibt bei Dimmern die anschließbare
Lastart bzw. das elektrische Verhalten einer Last an: R = ohmsch, C = kapazitiv
6.2 Hilfe im Problemfall
Dimmer schaltet Last aus und erst nach einiger Zeit wieder ein.
Übertemperaturschutz hat ausgelöst.
Angeschlossene Last reduzieren.
3/4
32542423
J:0082542423
07.12.2011
Licht-Management
Tronic Dimmer
