Seite 4

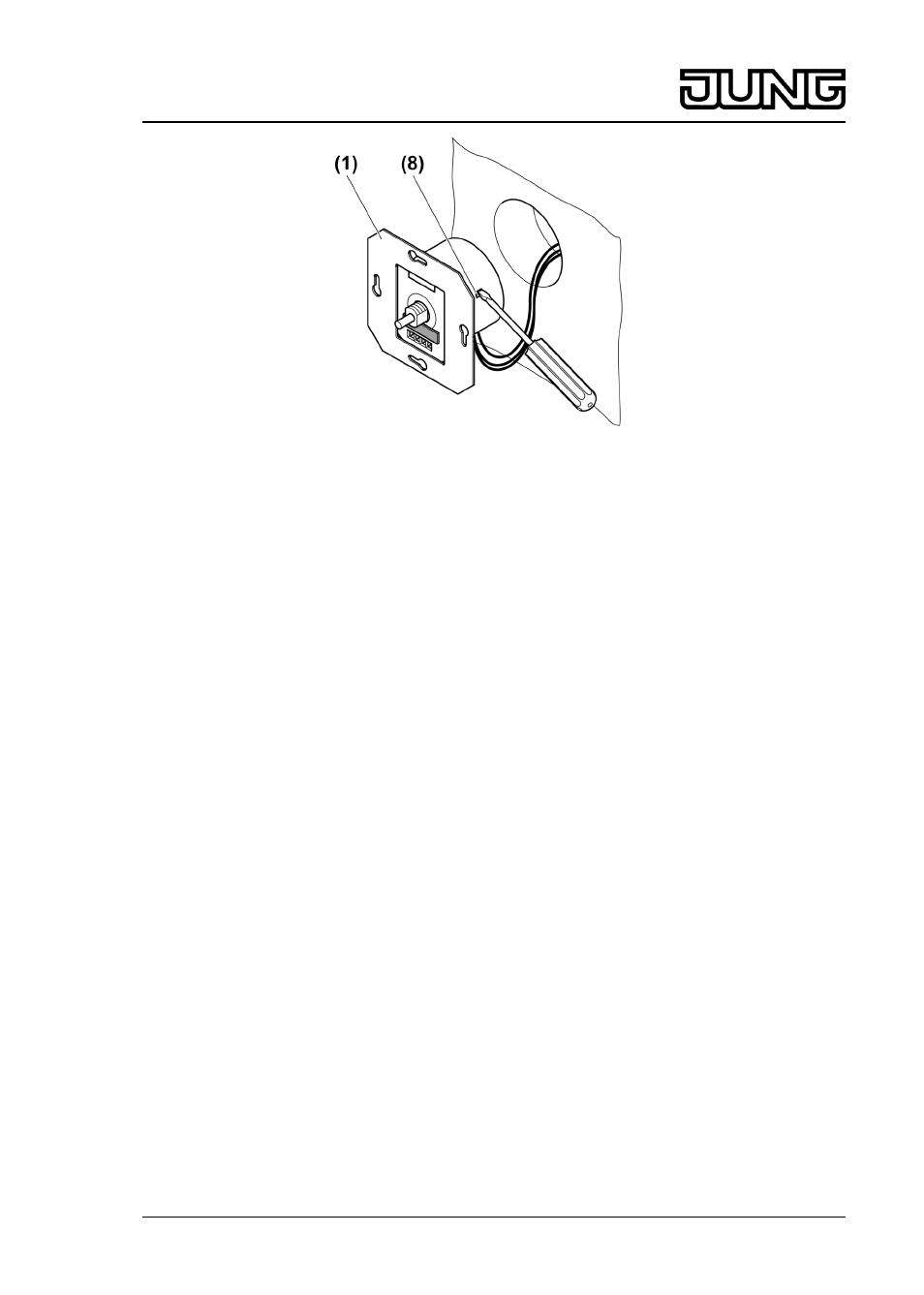

Bild 4: Grundhelligkeit einstellen
(1) Dimmer
(8) Einsteller Grundhelligkeit
o Netzspannung freischalten.
o Dimmer wie oben beschrieben anschließen, aber noch noch nicht in Gerätedose
montieren. Dabei auf vorschriftsmäßige Isolation der Leitungen achten.
o Netzspannung einschalten.
o Beleuchtung durch Drücken auf die Drehachse einschalten und nach links auf mimimale
Helligkeit drehen.
o Grundhelligkeit durch Drehen des seitlichen Einstellers (8) einstellen (Bild 4).
i Entsprechend EN 60669-2-1 (01.2000) sollte über den gesamten Lastbereich, bei
Nennspannung – 10 %, in Dunkelstellung ein Leuchten der Lampe erkennbar sein.
o Netzspannung freischalten.
o Dimmer in Gerätedose montieren.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
o Netzspannung wieder einschalten.
6 Anhang
6.1 Technische Daten
Nennspannung
AC 230 / 240 V ~
Netzfrequenz
50 / 60 Hz
Umgebungstemperatur
+5 ... +25 °C
Anschlussleistung bei 25 °C
Glühlampen
60 ... 400 W
HV-Halogenlampen
60 ... 400 W
Leistungsreduzierung
pro 5 °C Überschreitung von 25 °C
-10 %
bei Einbau in Holz- oder Trockenbauwand
-15 %
bei Einbau in Mehrfachkombinationen
-20 %
Anschluss
eindrähtig
max. 4 mm²
Leistungszusätze
keine
Feinsicherung
T 1,6 H 250
4/5
32542213
J:0082542213
19.08.2010
Licht-Management
Drehdimmer für Glühlampen
