2.2 Geräteabmessungen
Außenteile
A
B C
D
E

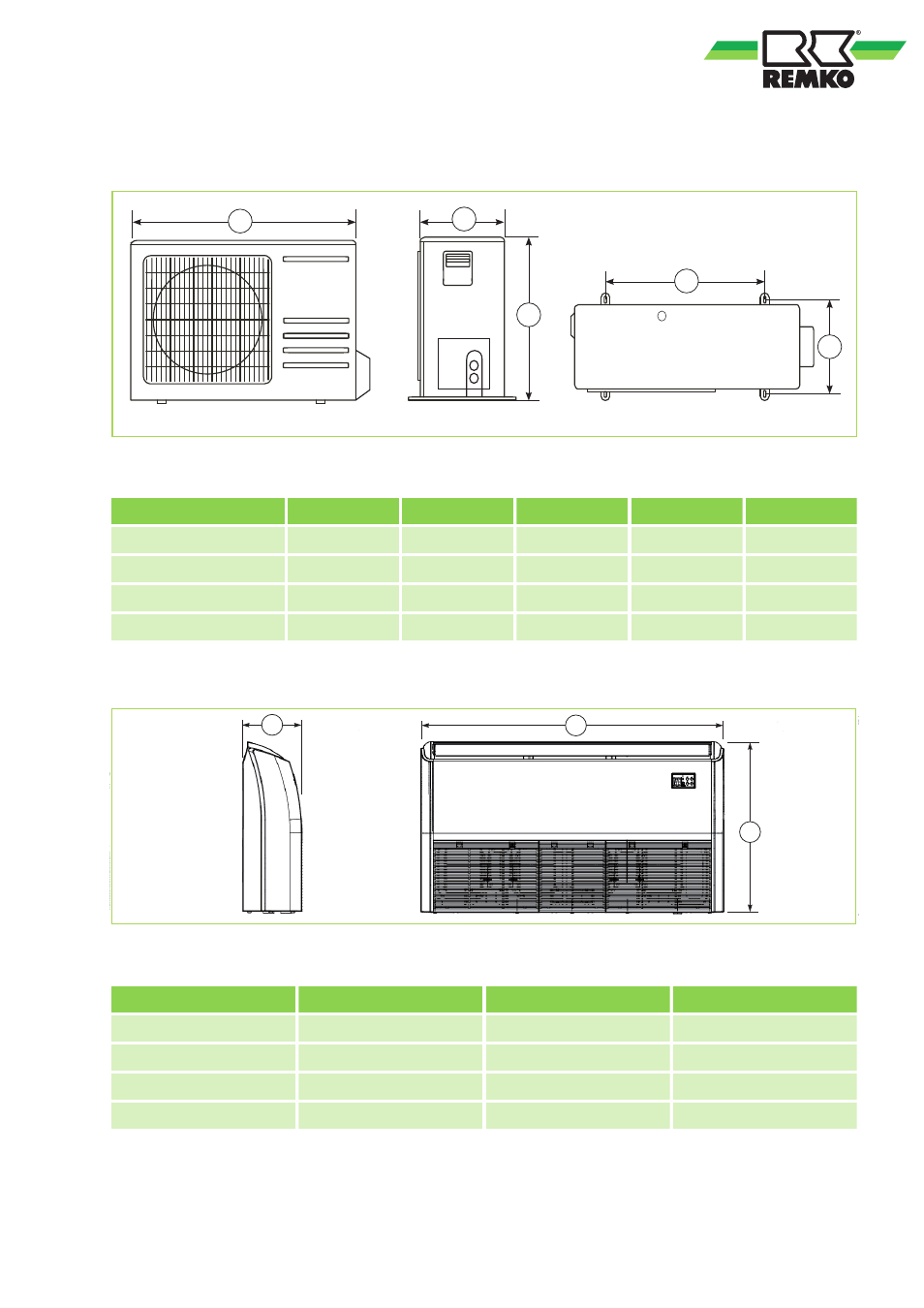

Abb. 1: Abmessungen Außenteile RXT 522 DC-1402 DC AT
Maße (mm) A B C D E
RXT 522 DC AT 695 842 324 560 335
RXT 682 DC AT 862 895 313 590 333
RXT 1052 DC AT 1369 938 392 634 355
RXT 1402 DC AT 1369 938 392 634 355
Innengeräte
B C
A
Abb. 2: Geräteabmessungen Innengeräte RXT 522 DC-1402 DC IT
Maße (mm) A B C
RXT 522 DC IT 675 1068 235
RXT 682 DC IT 675 1068 235
RXT 1052 DC IT 675 1650 235
RXT 1402 DC IT 675 1650 235
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
