5.5 Mindestfreiräume
Die Mindestfreiräume sind zum einen für War-
tungs- und Reparaturarbeiten und zum anderen für
die optimale Luftverteilung vorzusehen.
Mindestfreiräume Außenteile
RXT 522 DC-1402 DC AT
2
1
A
B
C
D
E

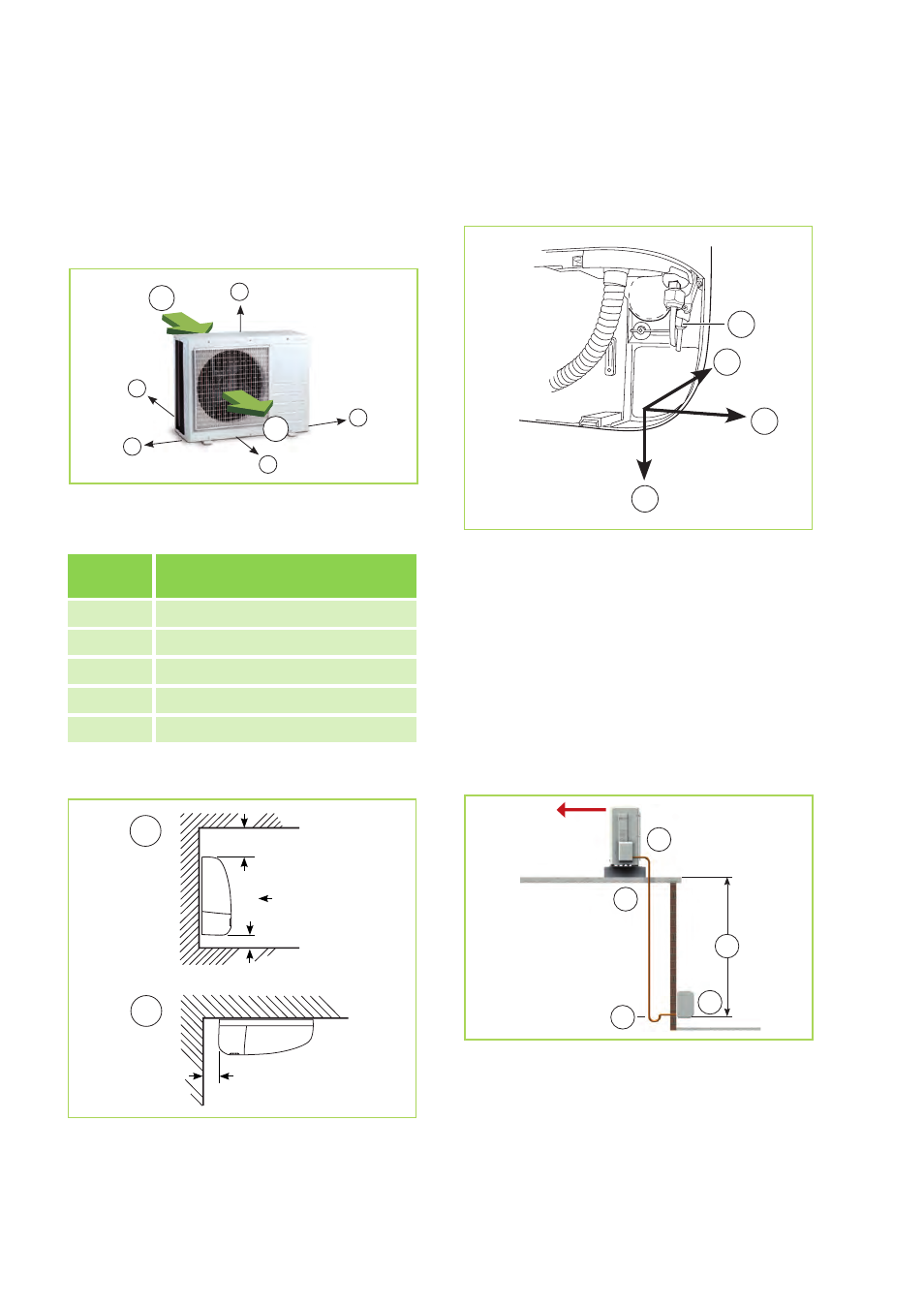

Abb. 41: Mindestfreiräume Außenteil
1: Lufteintritt / 2: Luftaustritt
Maße
(mm)
RXT 522 DC-1402 DC AT
A 300
B 2000
C 600
D 200
E 400
Mindestfreiräume Innengeräte
RXT 522 DC-1402 DC IT
A
B
800
50
50
700
Abb. 42: Mindestfreiräume Innengerät (alle
Angaben in mm)
A: Wandmontage / B: Deckenmontage
5.6 Anschlussvarianten
Die folgenden Anschlussarianten für die Kälte-
mittel-, Kondensat- und Steuerleitungen können
genutzt werden.
A
1
2
3
Abb. 43: Anschlussvarianten
A: Kältemittelleitungen
1: Abgang auf der Wand rechts
2: Abgang durch die Wand rechts
3: Abgang auf der Wand unten
5.7 Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau als
das Innengerät angeordnet, sind geeignete Ölrück-
führungsmaßnahmen zu treffen. Dies erfolgt in der
Regel durch die Herstellung eines Ölhebebogen,
der je 2,5 steigende Meter zu installieren ist.
2
1
A
B
3
Abb. 44: Ölrückführungsmaßnahmen
A: Außenteil
B: Innenteil
1: Ölhebebogen in der Saugleitung zum Außen-
teil 1 x je 2,5 steigende Meter
2: Radius: 50 mm
3: Max. 10 m
