REMKO RXT 522 DC - Handbuch (Seite 17)

1
EEV
RXT 1051 DC
M
M
P S H
T1
T2
T3
TE
T5
P S L
T4
T3
T2
M3
M2
M1
PSL
PSH
T1
V1
M
M
TE
P S H
T1
T2
T3
T5
P S L
M1 M3
T4
T3
T2
M2
PSL
PSH
T1
V1
EEV
2
A B
A B
FLT
FLT FLT
FLT
OEL
T5
T5

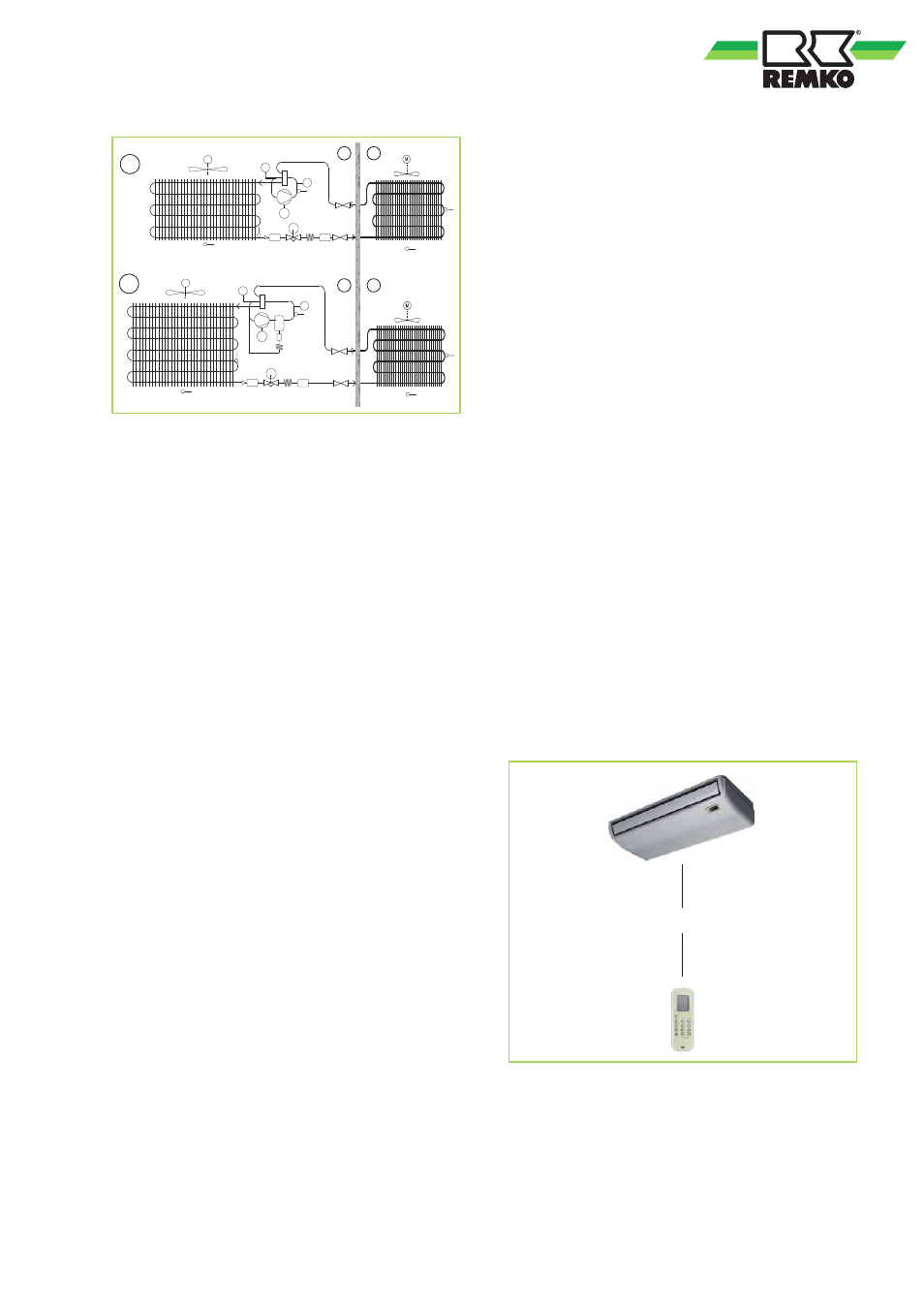

Abb. 12: Schema Kältekreis
A: Außenbereich
B: Innenbereich
1: RXT 522 DC-682 DC
2: RXT 1052 DC-1402 DC
M1: Verflüssigerventilator
M2: Kompressor
M3: Verdampferventilator IT
V1: Umschaltventil K/H
EEV: Elektr. Expansionsventil
FLT: Filter
OEL: Ölrückführung
PSH: Hochdruckwächter AT
PSL: Niederdruckwächter AT
T1: Sensor Verdampfer IT
T2: Sensor Lufteintritt IT
T3: Sensor Verflüssiger AT
T4: Sensor Lufteintritt AT
T5: Sensor Heißgas AT
4 Bedienung
Das Innengerät wird komfortabel mit der serienmä-
ßigen Infrarot-Fernbedienung bedient. Die ord-
nungsgemäße Datenübermittlung wird vom Innen-
gerät mit einem Signalton quittiert. Sollte eine
Programmierung über die Infrarot-Fernbedienung
nicht möglich sein, kann das Innengerät auch
manuell bedient werden.
Manuelle Bedienung
Das Innengerät kann manuell in Betrieb
genommen werden. Durch Betätigen der Taste
"MANUEL" wird der Automatikmodus aktiviert. Im
manuellen Betrieb gelten die folgenden Einstel-
lungen:
Kühlbetrieb: 24 °C, Ventilatorgeschwindigkeit:
AUTO
Heizbetrieb: 26 °C, Ventilatorgeschwindigkeit:
AUTO
Durch Betätigen einer Taste der Infrarot-Fernbe-
dienung wird der manuelle Betrieb unterbrochen.
Infrarot-Fernbedienung
Die Infrarot-Fernbedienung sendet die program-
mierten Einstellungen in einem Abstand von bis zu
6 m zum Empfangsteil des Innengerätes. Ein
ungestörter Empfang der Daten ist nur möglich,
wenn die Fernbedienung auf das Empfangsteil
gerichtet und keine Gegenstände die Übertragung
behindern.
max. 6 m
Abb. 13: Maximaler Abstand der Fernbedienung
zum Innengerät
Vorbereitend sind die im Lieferumfang befindlichen
Batterien (2 Stück, Typ AAA) in die Fernbedienung
einzusetzen. Ziehen Sie dazu die Klappe des Bat-
teriefachs ab und setzen die Batterien polungs-
richtig ein (siehe Markierung).
17
