8.3 Anschluss des Außenteils
Zum Anschluss der Leitung gehen Sie folgender-
maßen vor:
1. Entfernen Sie die Abdeckung an der Seiten-
wand.
2. Wählen Sie den Querschnitt der Anschluss-
leitung gemäß den Vorschriften aus.
3. Klemmen Sie die Leitungen gemäß des
Anschlussschemas an.
4. Verankern Sie die Leitung in der Zugentlas-
tung und bauen Sie das Gerät wieder
zusammen.
Abb. 54: Anschluss des Außenteils

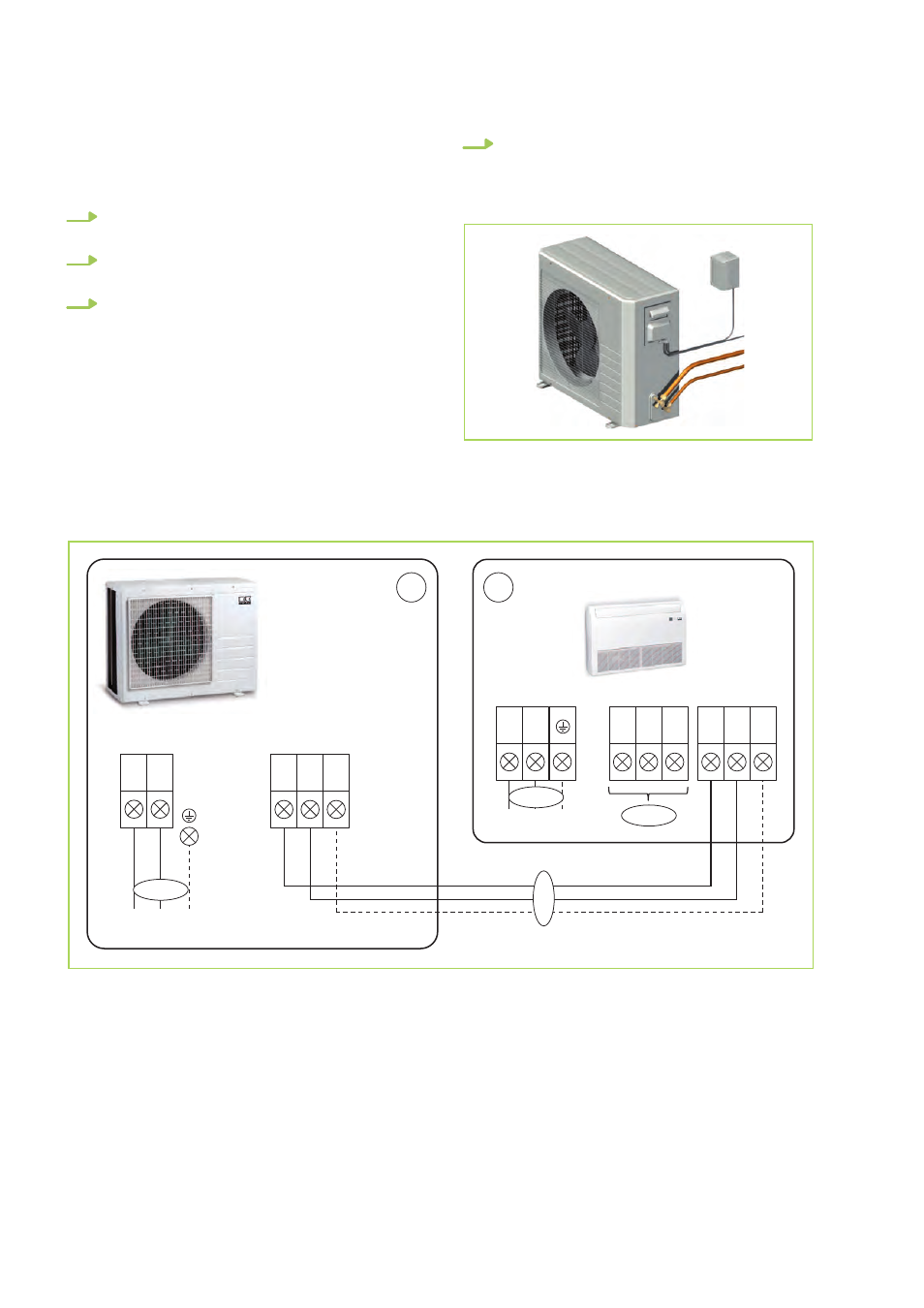

8.4 Elektrisches Anschlussschema
Anschluss RXT 522 DC-682 DC
230V/1~/50 Hz
L N P Q (E)
L N
230V/1~/50 Hz
P Q (E) X Y (E)
A
1
2
B
3
1
Abb. 55: Elektrisches Anschlussschema
A: Außenteil RXT 522 DC-682 DC AT
B: Innengeräte RXT 522 DC-682 DC IT
1: Netzzuleitung
2: Kommunikationsleitungen
3: Keine Belegung
