8 Elektrischer Anschluss
8.1 Allgemeine Hinweise
Bei den Geräten ist eine Netzzuleitung als Span-
nungsversorgung am Außenteil und eine Steuerlei-
tung zum Innenteil zu installieren und entspre-
chend abzusichern.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
WARNUNG!
Alle elektrischen Leitungen sind gem. VDE-
Bestimmungen zu dimensionieren und zu ver-
legen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Wir empfehlen die Steuerleitungen als abge-
schirmte Leitung auszuführen.
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzu-
ziehen.
8.2 Anschluss des Innengeräts
Bei dem Gerät ist eine sechsadrige Steuerleitung
vom Innengerät zum Außenteil erforderlich.
n Wir empfehlen, bauseitig einen Haupt- / Repa-
raturschalter in der Nähe des Innengerätes zu
installieren.
n Die Spannungsversorgung erfolgt am Außen-
teil, das Innengerät wird über die Steuerleitung
vom Außenteil zum Innengerät versorgt.
n Die Klemmleisten der Anschlüsse befinden
sich auf der Innenseite des Gerätes.
n Wird bei dem Gerät eine als Zubehör erhält-
liche Kondensatpumpe eingesetzt, ist ggf. bei
der Verwendung des Abschaltkontaktes der
Pumpe ein zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschaltung des Kom-
pressors, erforderlich.
Führen Sie den Anschluss folgendermaßen durch:
1. Die Anschlussklemmleiste befindet sich auf
der rechten Innenseite des Gerätes (Abb. 53)
2. Verbinden Sie das Gerät mit Steuerleitung
vom Außenteil. Siehe Kapitel „Elektrisches
Anschlussschema“.
3. Bauen Sie das Gerät wieder zusammen.
2
1
2
1

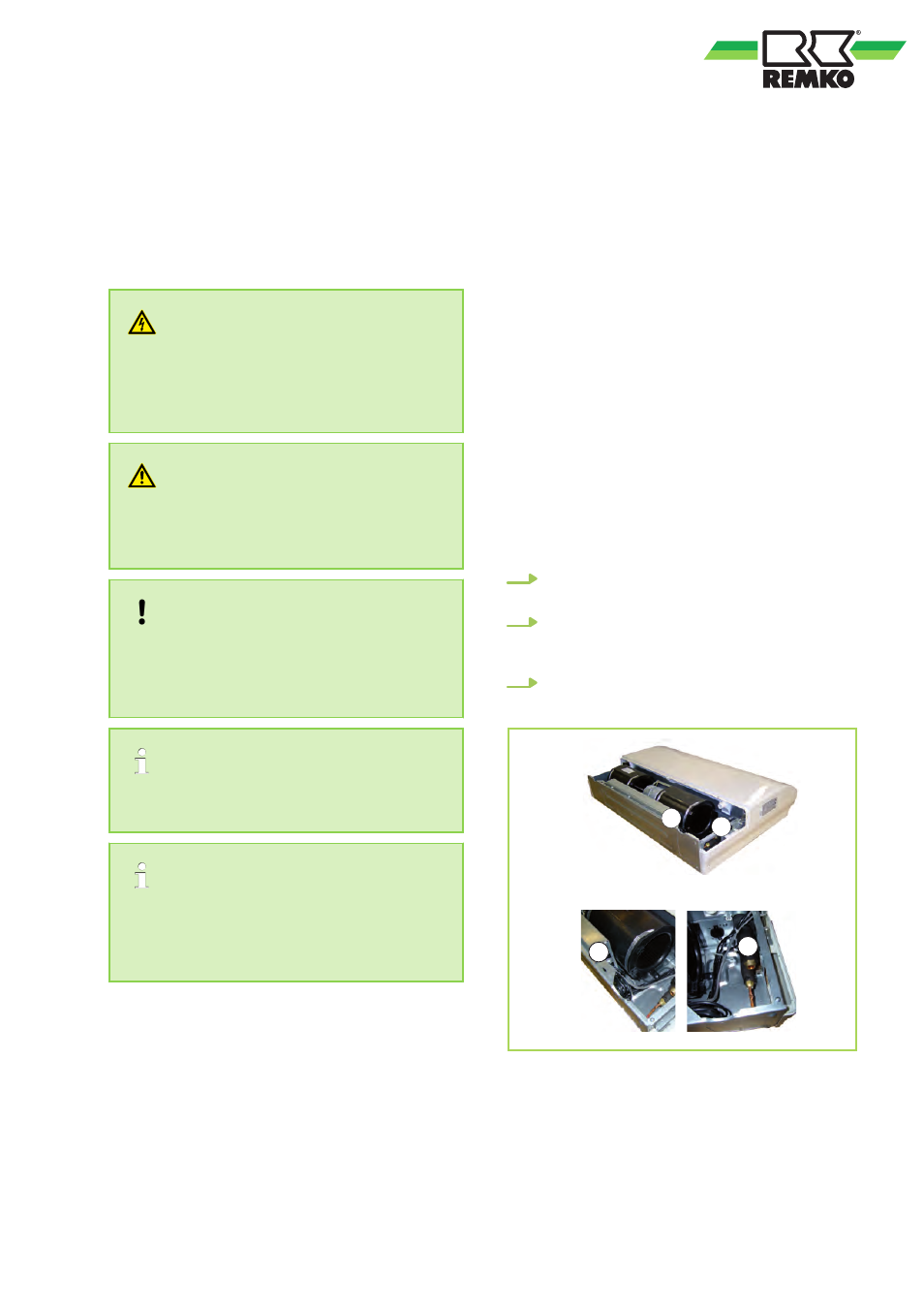

Abb. 53: Anschluss des Innengerätes
1: Anschluss Elektrik (Klemmkasten)
2: Anschluss Kältemittel-Leitungen
