REMKO RXT 522 DC Benutzerhandbuch
Seite 41
Innengeräte RXT 1052 DC-1402 DC IT
CE-KFR105T1/BP3N1Y-D.18.NP1-2
202302141035
SW2
ENC1
SW6
SW4
S1
S2
CN21
C
N
13
SW1
CN16
SW3
CN15
CN22
CN24
C
N
5
CN10A
CN6
C
N
7
CN8
CN1 8
L
CN1
N
CN2
C
N
28
C
N
29
C
N
40
A
LA
R
M
C
N
3
3
O
N
/ O
FF
C
N
23
1
6
2
3
4
5
8
7
9
10
11
13
12
15
14
17
A
B
DC-FAN-15A(PS21964).D.13.MP1-1
202302130896
CN3
CN13
CN2
16

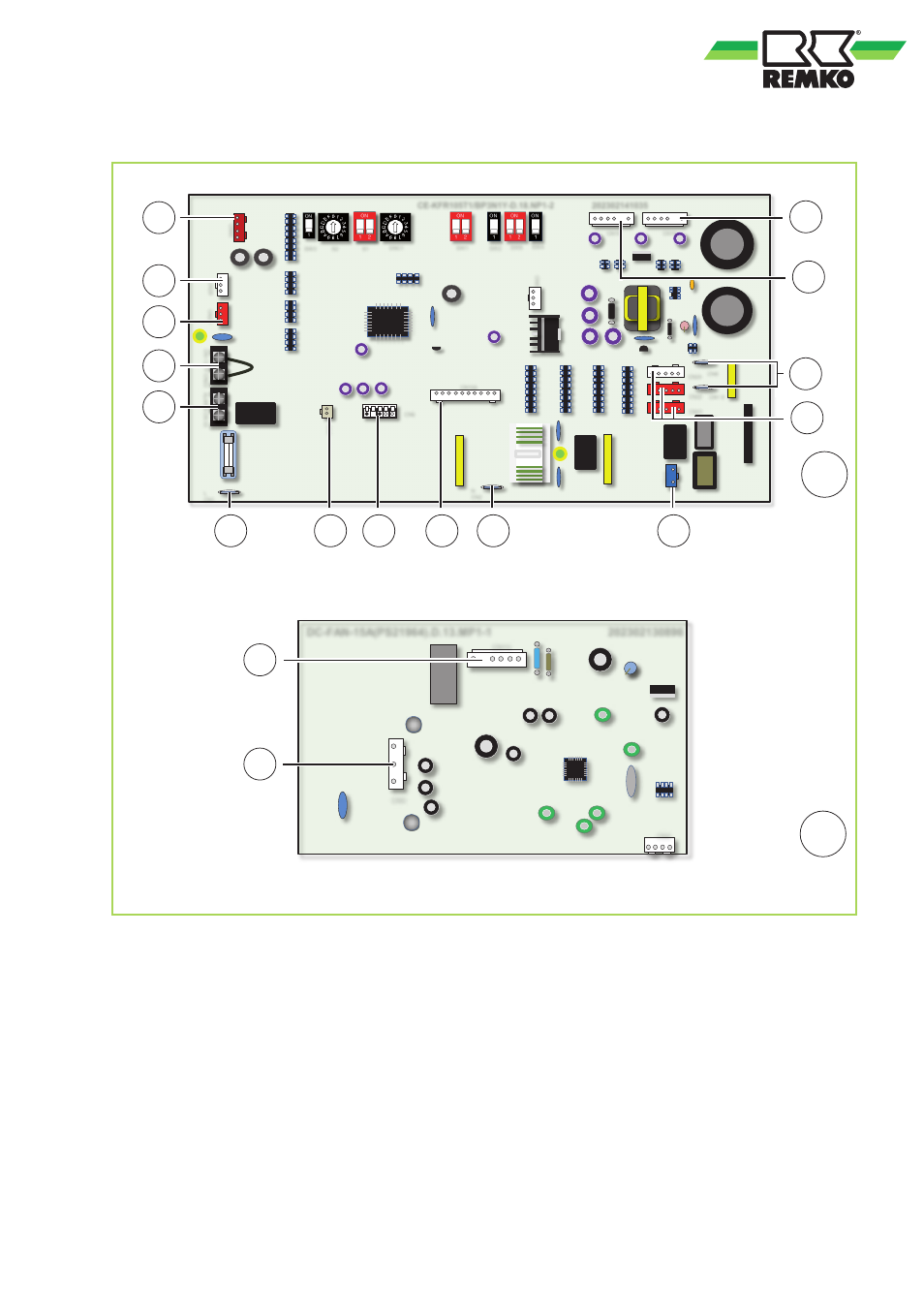

Abb. 58: Elektrisches Schaltschema Haupt- und Iverterplatine RXT 1052 DC-1402 DC IT
A: Hauptplatine
B: Inverterplatine
1:
Anschluss Kabelfernbedienung (optional)
2:
Anschlussmöglichkeit MCC-1 Controller
3:
Zum Außenteil
4:
Externe Freigabe (optional)
5:
Alarmkontakt (optional)
6:
Klemmenkontakt (rot) / Netzzuleitung (L/L1)
7:
Sensor Verdampferaustritt
8:
Sensor Verdampfer / Sensor Lufteintritt
9:
Anschluss Kabelfernbedienung
10: Klemmenkontakt (schwarz) /
Netzzuleitung (N/L2)
11: Kondensatpumpe
12: Swingmotoren
13: Reaktor
14: Verdampferventilator 1
15: Verbindung zur Inverterplatine (Kontakt CN13)
16: Verbindung zur Hauptplatine (Kontakt CN16)
17: Verdampferventilator
