Außenteile RXT 1052 DC-1402 DC AT
X
CN3
CN4
CN5
CN9
PE3
CN15 CN17
C
N
7
CN12
CN13
CN14
CN6
202302141078 CE-KFR160W/BP3T1SN1-5A0.13.DP1-1
1
2
3
4
9
8
7
6
5

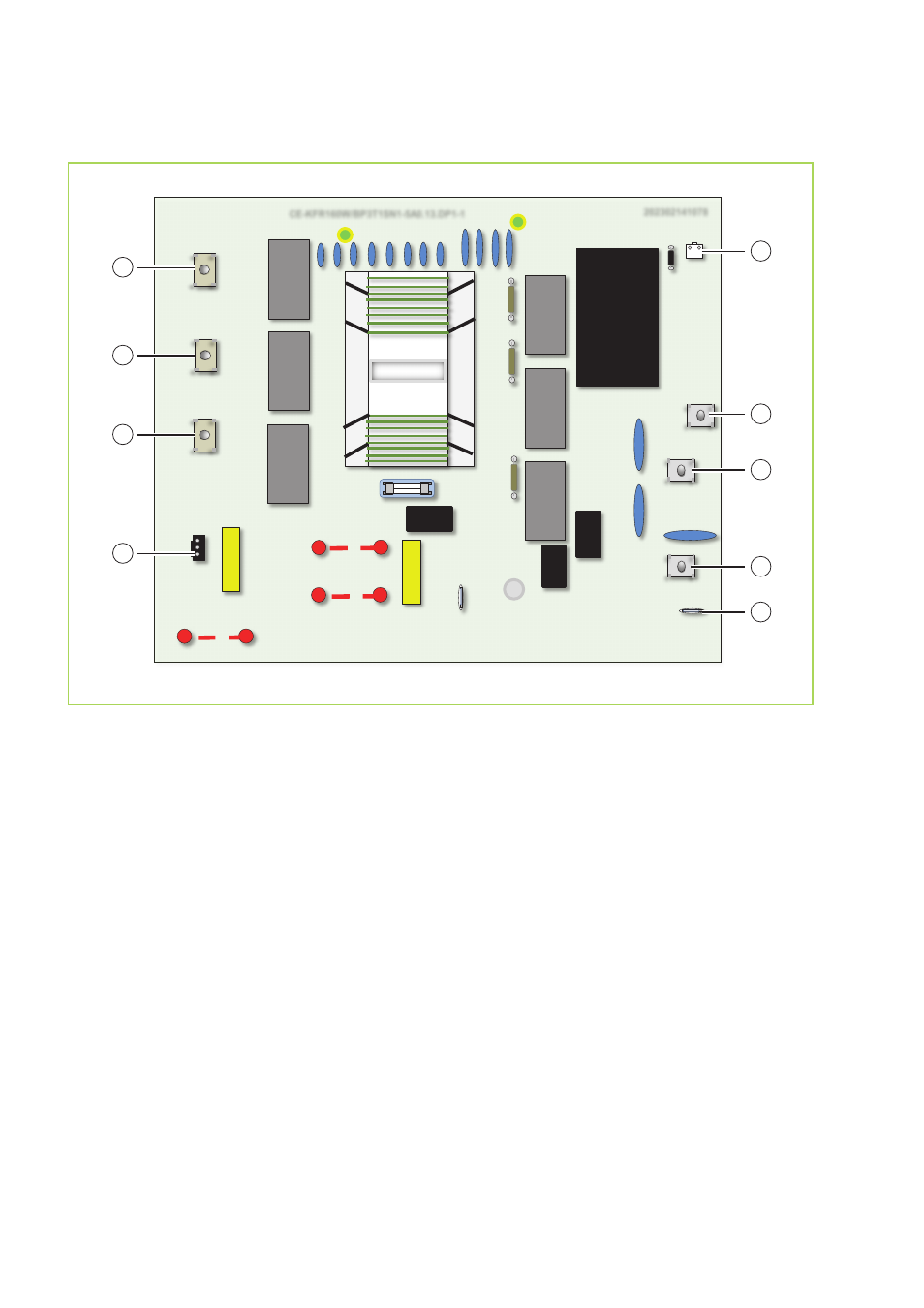

Abb. 63: Elektrisches Schaltschema Leistungsplatine RXT 1052 DC-1402 DC AT
1: Klemmenkontakt 3
2: Klemmenkontakt 2
3: Klemmenkontakt 1
4: Verbindung zur Hauptplatine
(Kontakt CN1 und CN2)
5: Verbindung zur Hauptplatine (Kontakt CN12)
6: Verbindung mit der Klemmenleiste XT1
(Kontakt L1)
7: Verbindung mit der Klemmenleiste XT1
(Kontakt L2)
8: Verbindung mit der Klemmenleiste XT1
(Kontakt L3)
9: Verbindung mit der Klemmenleiste XT1
(Kontakt N)
