Außenteil rxt 1402 dc at – REMKO RXT 522 DC Benutzerhandbuch
Seite 45
Außenteil RXT 1402 DC AT
N
O
N
C
C
O
M
CN12
CN7
CN8
CN9
CN4
CN34
SW1
DSP1
CN11
P1
CN15
CN23
CN24
CN25
CN29
CN30
CN31
CN1
CN2
CE-KFR160W/BP3T1SN1-5A0.D.13.WP1-1
202302141041
N1
U
V
W
Test Port
CN21
CN20
CN19
CN18
CN26
CN27
14
2
5
4
6
7
9
10
11
12
13
8
3
1

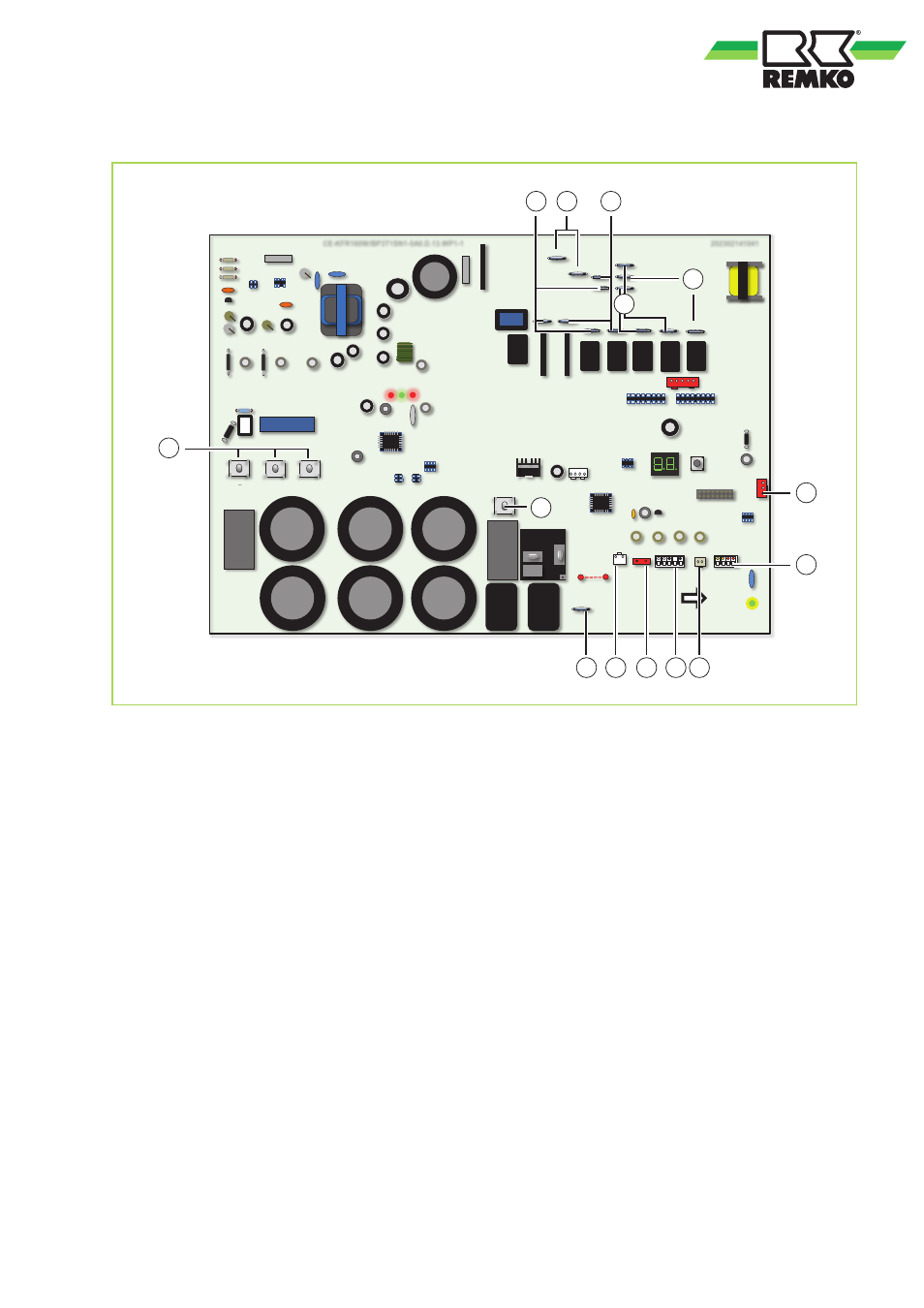

Abb. 62: Elektrisches Schaltschema Hauptplatine RXT 1402 DC AT
1:
Verflüssigerlüfter (FAN 1)
2:
Verbindung zur Leistungsplatine (Kontakt CN 7)
3:
Verflüssigerlüfter (FAN 2)
4:
Kurbelwannenheizung
5:
4-Wege-Ventil
6:
Kommunikationsleitung zum Innengerät
7:
Niederdruckschalter / Hochdruckschalter
8:
Sensor Heißgas
9:
Sensor Außentemperatur, Sensor Verflüssiger
10: Temperatursensor der Kühlplatte für die
Platinen
11: Verbindung zur Leistungsplatine (Kontakt CN 9)
12: Verbindung zum Klemmenkontakt (Kontakt 4)
13: Verbindung zum Klemmenkontakt (Kontakt 5)
14: Kompressor (U, V, W)
45
