Außenteil RXT 1052 DC AT
N
O
N
C
C
O
M
CN12
CN7
CN8
CN9
CN4
CN34
SW1
DSP1
CN11
P1
CN15
CN23
CN24
CN25
CN39
CN38
CN29
CN30
CN31
CN1
CN2
CE-KFR160W/BP3T1SN1-5A0.D.13.WP1-1
202302141041
N1
U
V
W
Test Port
14
1
3
2
4 5
6
7
9
10
11
12
13
8

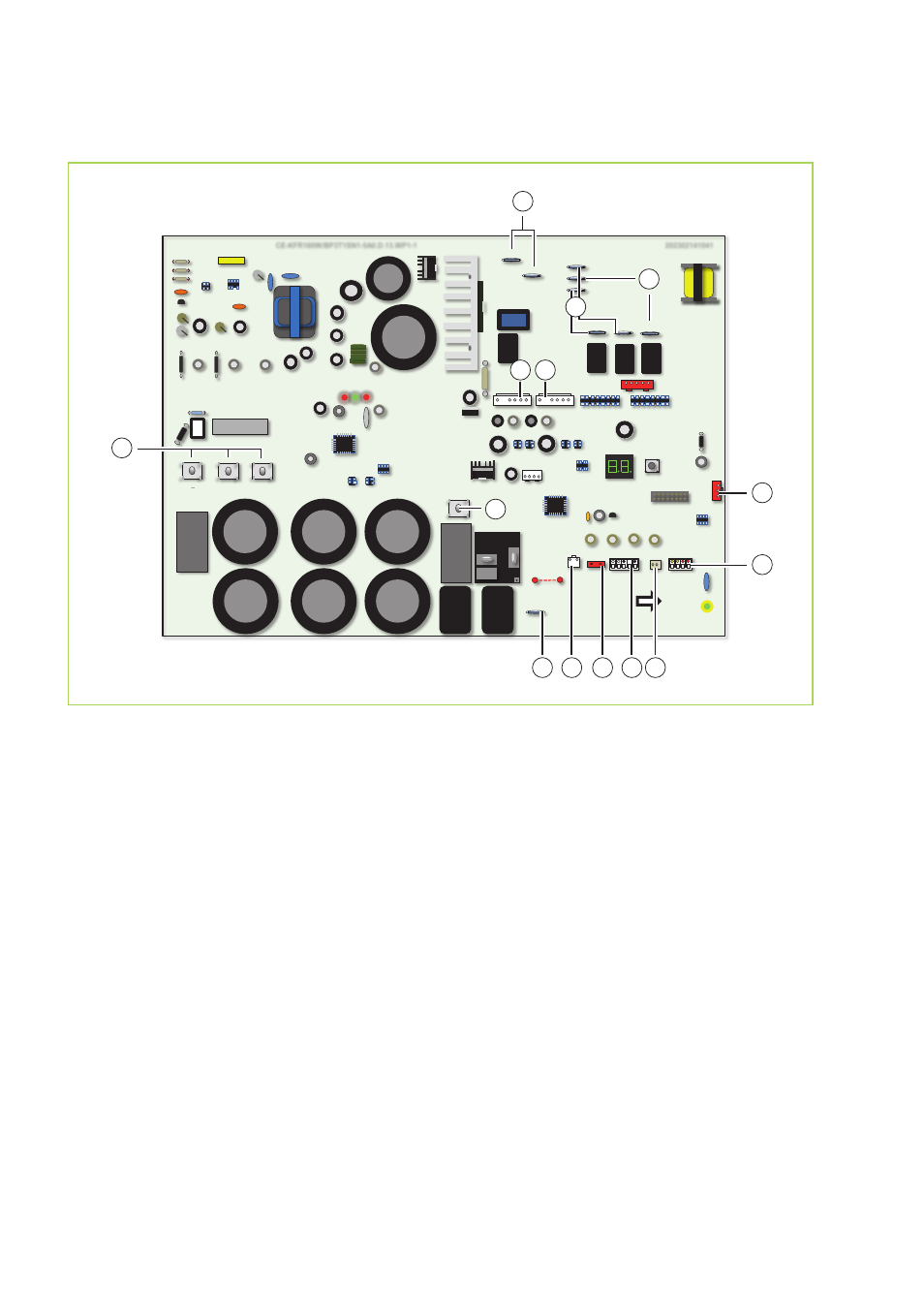

Abb. 61: Elektrisches Schaltschema Hauptplatine RXT 1052 DC AT
1:
Verbindung zur Leistungsplatine (Kontakt CN 7)
2:
Kurbelwannenheizung
3:
4-Wege-Ventil
4:
Verflüssigerlüfter FM2
5:
Verflüssigerlüfter FM1
6:
Kommunikationsleitung zum Innengerät
7:
Niederdruckschalter / Hochdruckschalter
8:
Sensor Heißgas
9:
Sensor Außentemperatur, Sensor Verflüssiger
10: Temperatursensor der Kühlplatte für die
Platinen
11: Verbindung zur Leistungsplatine (Kontakt CN 9)
12: Verbindung zum Klemmenkontakt (Kontakt 4)
13: Verbindung zum Klemmenkontakt (Kontakt 5)
14: Kompressor (U, V, W)
