3 Aufbau und Funktion
3.1 Gerätebeschreibung
Die Raumklimageräte RXT 522 DC-1402 DC ver-
fügen über ein REMKO RXT...DC AT Außenteil
sowie über ein Innengerät RXT...DC IT.
Das Außenteil dient im Kühlbetrieb zur Abgabe der
vom Innengerät aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außenluft. Im Heizbe-
trieb kann im zu beheizenden Raum am Innen-
gerät die vom Außenteil aufgenommene Wärme
abgegeben werden. In beiden Betriebsarten passt
sich die erzeugte Leistung des Kompressors exakt
an den Bedarf an und regelt so die Solltemperatur
mit minimalen Temperaturschwankungen. Durch
diese „Inverter-Technik“ wird zu konventionellen
Split-Systemen Energie eingespart und die Schall-
emission auf ein besonders geringes Maß redu-
ziert. Das Außenteil ist im Außenbereich oder unter
Beachtung bestimmter Erfordernisse in Innenberei-
chen montierbar. Das Außenteil besteht aus einem
Kältekreis mit Kompressor, Verflüssiger in Lamel-
lenbauform, Verflüssigerventilator, Umkehrventil
und elektronisches Expansionsventil. Die Ansteue-
rung des Außenteiles erfolgt über die Regelung
des Innengerätes.
Das Innengerät ist im Innenbereich sowohl zur
Wandmontage als auch zur Montage unter der
Decke konzipiert. Die Bedienung erfolgt über eine
Infrarot-Fernbedienung. Das Innengerät besteht
aus einem Verdampfer in Lamellenbauform, Ver-
dampferventilator, Regelung und Kondensat-
wanne.
Als Zubehör sind Bodenkonsolen, Wandkonsolen,
Kältemittelleitungen, Kabelfernbedienung und Kon-
densatpumpen erhältlich.
Die Verbindung zwischen Innengerät und Außen-
teil wird mit Kältemittelleitungen hergestellt.
B
A
4
3
5
6
1
2
3
7
8
9

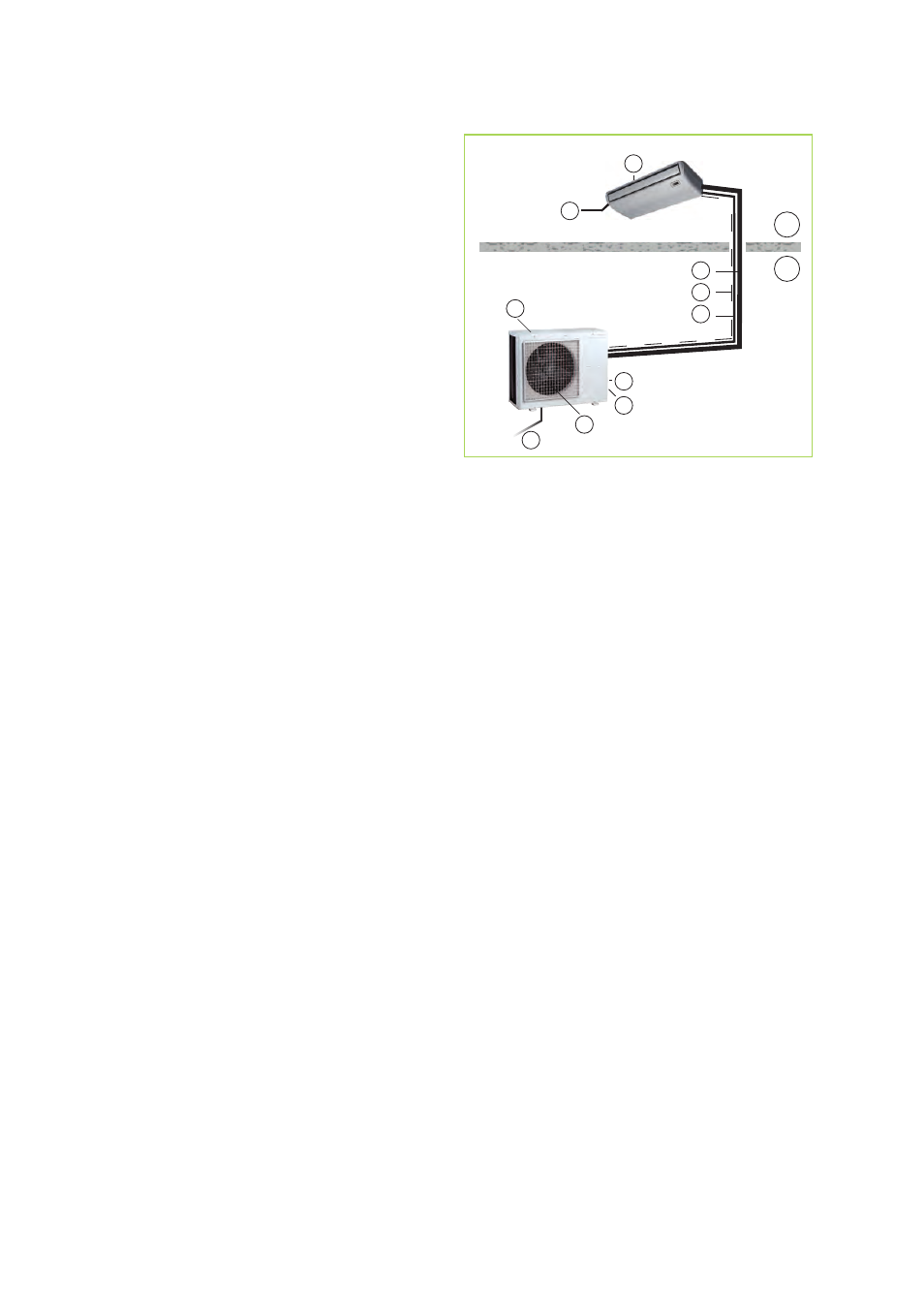

Abb. 11: Systemaufbau RXT 522 DC-1402 DC
A: Außenbereich
B: Innenbereich
1: Innengerät
2: Außenteil
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung
6: Absperrventil
7: Saugleitungen
8: Einspritzleitungen
9: Steuerleitungen
