2.3 Geräteabmessungen Außenmodule
A
B
C
D
E

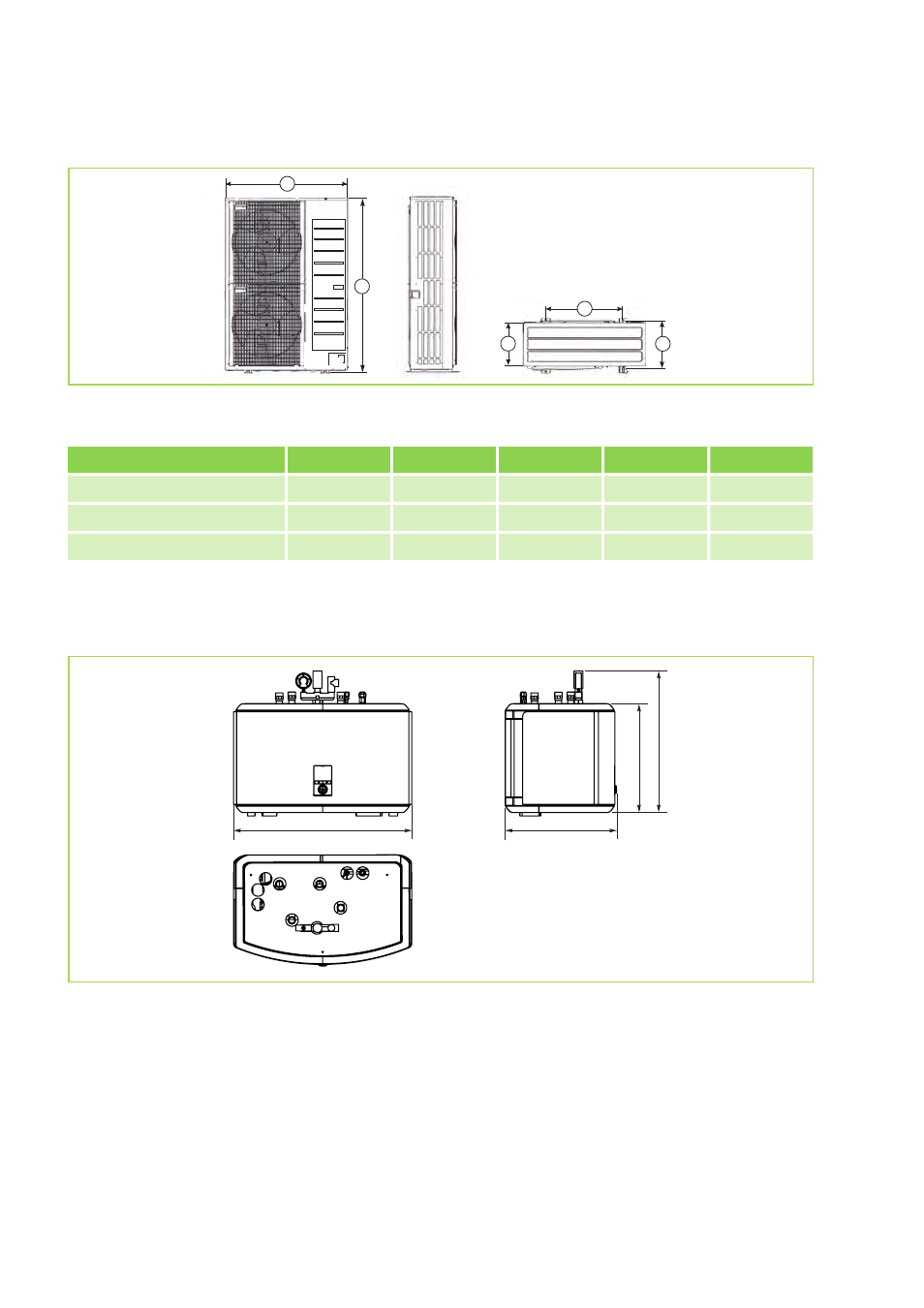

Abb. 1: Abmessungen AußenmoduleWKF/WKF-compact 85/120/180
Abmessungen in mm A B C D E
WKF/WKF-compact 85 880 800 312 660 346,5
WKF/WKF-compact 120 940 1010 330 620 360
WKF/WKF-compact 180 940 1430 330 620 350
2.4 Geräteabmessungen Innenmodule
Geräteabmessungen Innenmodule WKF 85/120/180
792 500
500
650
Abb. 2: Abmessungen Innenmodule Serie WKF 85/120/180
REMKO WKF / WKF-compact
12
