8 Kältetechnischer
Anschluss
8.1 Anschluss der
Kältemittelleitungen
n Das Außenmodul und das Innenmodul werden
mit zwei Kupferleitungen (Kupferrohre in Kühl-
schrankqualität) der Dimensionen 3/8" = 9,52
mm und 5/8" = 15,88 mm verbunden (REMKO
Zubehör).
n Beim Biegen der Kältemittelleitungen ist auf die
Biegeradien zu achten, um ein Knicken der
Rohre zu verhindern. Eine Rohrstelle sollte nie
zweimal gebogen werden, um Versprödung
oder Rissbildung zu vermeiden.
n Beim Verlegen der Kältemittelleitungen ist auf
geeignete Befestigung und Isolierung zu
achten.
n Zur Erstellung der Anschlüsse an die Module
müssen die Kupferrohre mit einem Bördel ver-
sehen werden. Dabei ist auf eine korrekte
Form des Bördels und passende Überwurfmut-
tern (im Lieferumfang) zu achten (Abb. 53 bis
Abb. 55).
2
1

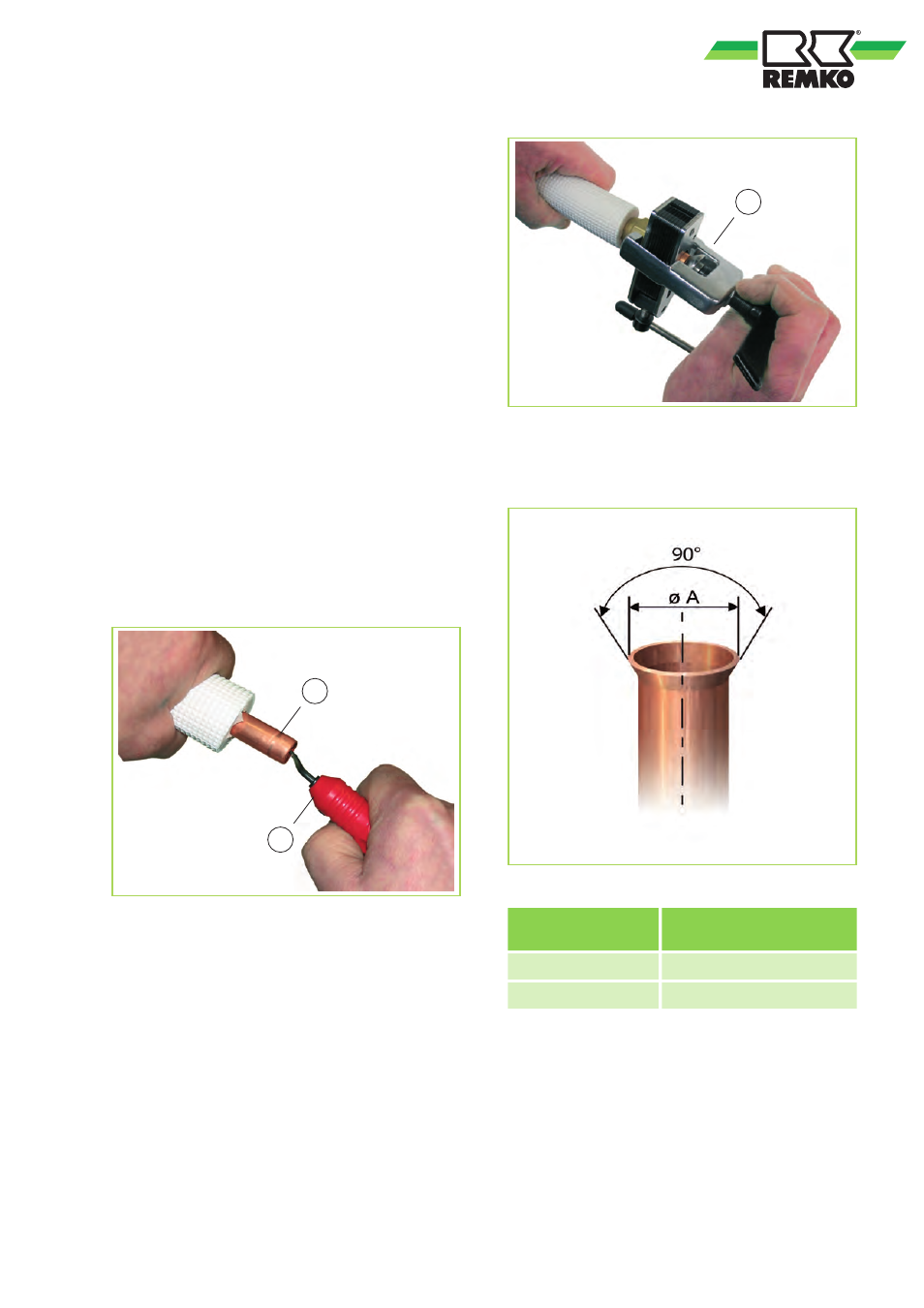

Abb. 53: Entgraten der Kältemittelleitung
1: Kältemittelleitung
2: Entgrater
1
Abb. 54: Bördeln der Kältemittelleitung
1: Bördelwerkzeug
Abb. 55: Korrekte Bördelform
Kupferrohr Außen-
durchmesser
Aufweitabmessung ø A
3/8" = 9,52 mm 12,4 - 12,8 mm
5/8" = 15,88 mm 21,9 - 22,3 mm
