Mindestabstände Innenmodule
A B
2
1
4
3
1
2
3

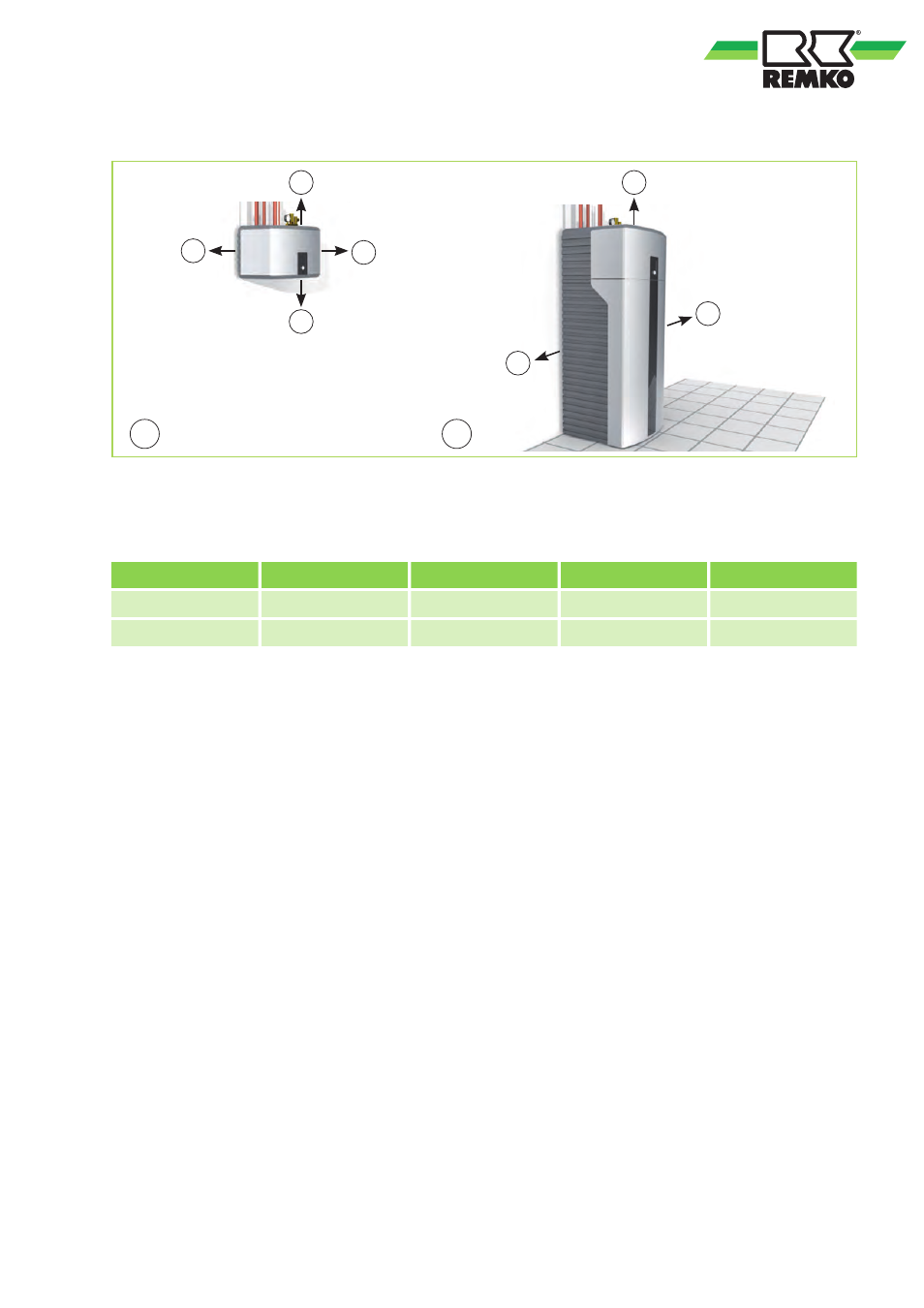

Abb. 42: Mindestabstände Innenmodule
A: WKF
B: WKF-compact
Maße in mm 1 2 3 4
WKF 500 300 300 150
WKF-compact 500 300 300 ---
4.4 Aufstellung, Montage
Außenmodul
Aufstellplatz Außenmodul
n Das Gerät darf nur an einer tragfähigen Kon-
struktion oder Wand befestigt werden. Es ist
darauf zu achten, dass das Außenmodul aus-
schließlich senkrecht montiert wird. Der
Standort sollte gut belüftet sein.
n Um die Geräuschentwicklung zu minimieren,
ist eine Montage auf Bodenkonsolen mit
Schwingungsdämpfern und ein großer Abstand
zu schallreflektierenden Wänden vorzuziehen.
n Bei der Installation müssen die auf der
nächsten Seite angegebenen Mindestfrei-
räume eingehalten werden. Diese Mindestab-
stände dienen zum ungehinderten Luftein- und
-austritt. Außerdem muss sichergestellt
werden, dass ausreichend Platz für Montage,
Wartung und Reparaturen zur Verfügung steht.
n Wird das Außenmodul in einer Gegend mit
starkem Wind aufgestellt, muss das Gerät vor
dem Wind geschützt werden (Abb. 43). Bei der
Montage sind Schneegrenzen zu beachten
(Abb. 44).
n Das Außenmodul muss grundsätzlich immer
auf Schwingungsdämpfern gestellt werden. Die
Schwingungsdämpfer verhindern Vibrations-
übertragungen auf den Boden oder auf das
Mauerwerk.
n Mit einer beheizbaren Kondensat-Auffang-
wanne ist ein Abfließen von Kondensat aus der
Wanne gewährleistet. Es muss sichergestellt
werden, dass dieses Kondensatwasser frostfei
abgeführt werden kann (Kies, Drainage). Das
Wasserhaushaltsgesetz ist zu beachten.
n Ist unterhalb des Gerätes nicht ausreichend
Platz für die Kältemittelleitungen, können aus
dem seitlichen Verkleidungsblech die vorge-
stanzten Aussparungen entfernt werden und
die Leitungen durch diese Öffnungen geführt
werden.
n Beachten Sie bei der Aufstellung die zu erwar-
tende Schneehöhe und eine Erhöhung um ca.
20 cm, damit ganzjährig ein freies Ansaugen
und Ausblasen der Außenluft gewährleistet
werden kann (Abb. 44).
n Der Aufstellort des Außenmoduls sollte, in
Absprache mit dem Betreiber, in erster Linie
hinsichtlich „nicht störender Betriebsgeräu-
sche“ getroffen werden und nicht hinsichtlich
„kurzer Wege“. Denn: Dank der Splittechnik hat
man ein Höchstmaß an unterschiedlichen Auf-
stellmöglichkeiten, bei nahezu gleichbleibender
Effizienz, gewonnen.
