Seite 44
Kondensatanschluss und gesicherte Ableitung
3
2
4
8
5
5
10
6
7
9
9
11
11
1

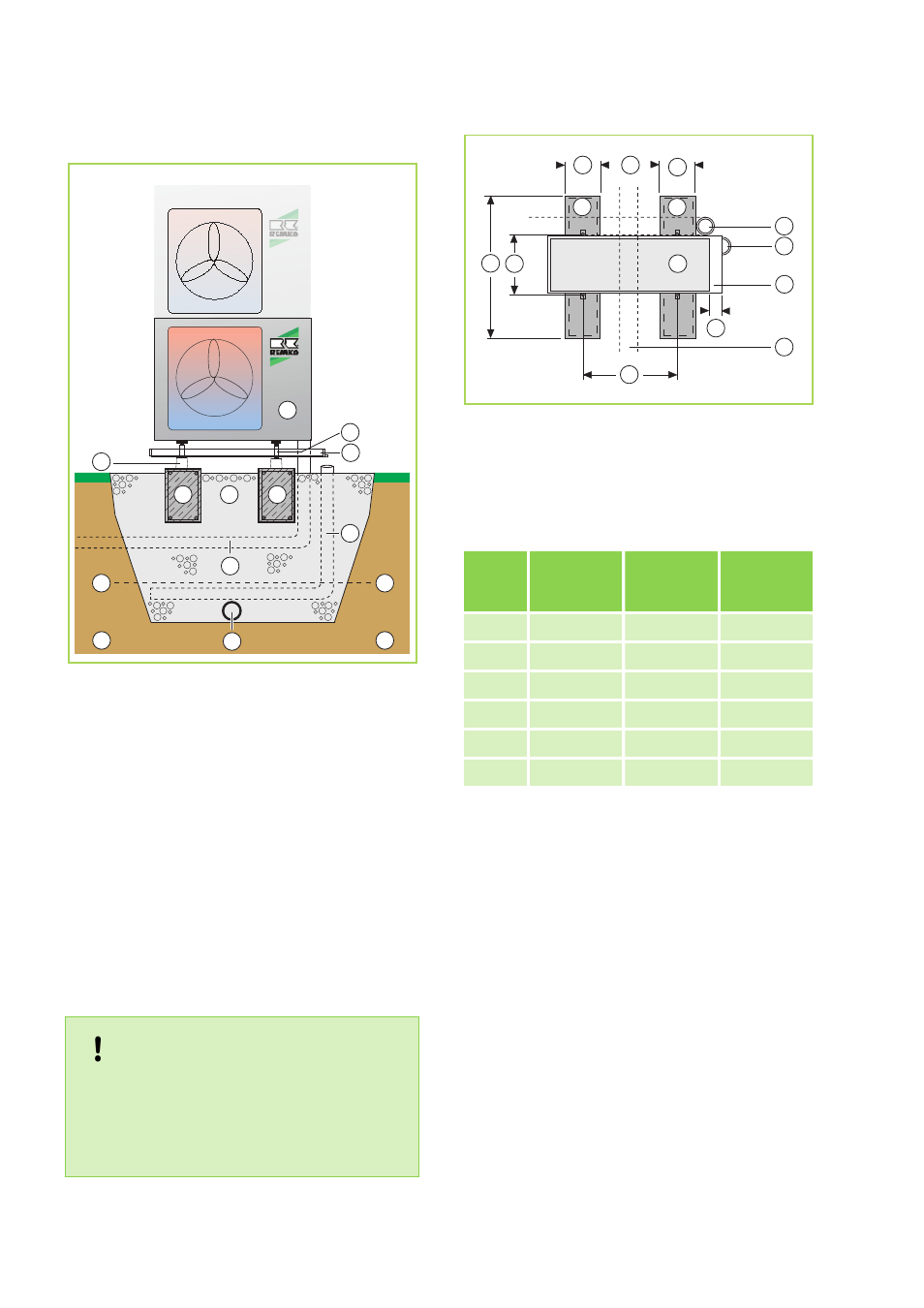

Abb. 47: Kondensatableitung, Versickerung von
Kondensat und Streifenfundament (Schnitt)
1:
Außenmodul
2:
Schenkel
3:
Kondensat-Auffangwanne inkl. Wannenhei-
zung
4:
Bodenkonsole
5:
Bewehrtes Streifenfundament
HxBxT = 300x200x800 mm
6:
Kiesschicht zur Versickerung
7:
Entwässerungskanal
8:
Schutzrohr für Kältemittelleitungen und eletri-
sche Verbindungsleitung (temperaturbe-
ständig bis mindestens 80°C)
9:
Frostgrenze
10: Drainagerohr
11: Erdreich
HINWEIS!
Die Kältemittelleitungen müssen bei Verwen-
dung des REMKO Ölabscheiders OA2 von
hinten, der Seite oder von vorne in das
Gehäuse eingeführt werden.
WKF/WKF-compact 120/180
E
B
B
A D
C
10
1
5
5
7
1
8
3
F
Abb. 48: Bemaßung des Streifenfundaments
(Draufsicht)
Die Bezeichnungen 1,3,5,7,8 und 10 ersehen Sie
Bemaßung des Streifenfundaments
(alle Maße in mm)
Maß
WKF/WKF-
compact
85
WKF/WKF-
compact
120
WKF/WKF-
compact
180
A
800
800
800
B
200
200
200
C
660
620
620
D
314
370
350
E
460
400
420
F
100
100
100
Kondensatsanschluss
Auf Grund der Taupunktunterschreitung am Lamel-
lenverflüssiger kommt es während des Heizbe-
triebes zur Kondensatbildung.
Unter dem Gerät sollte eine Kondensatwanne
montiert werden, die das anfallende Kondensat
ableiten kann.
