Heiz- und Kühlleistungsverluste
In Abhängigkeit von der Kältemittelleitungslänge und der Höhendifferenz zwischen Innen- und Außenmodul

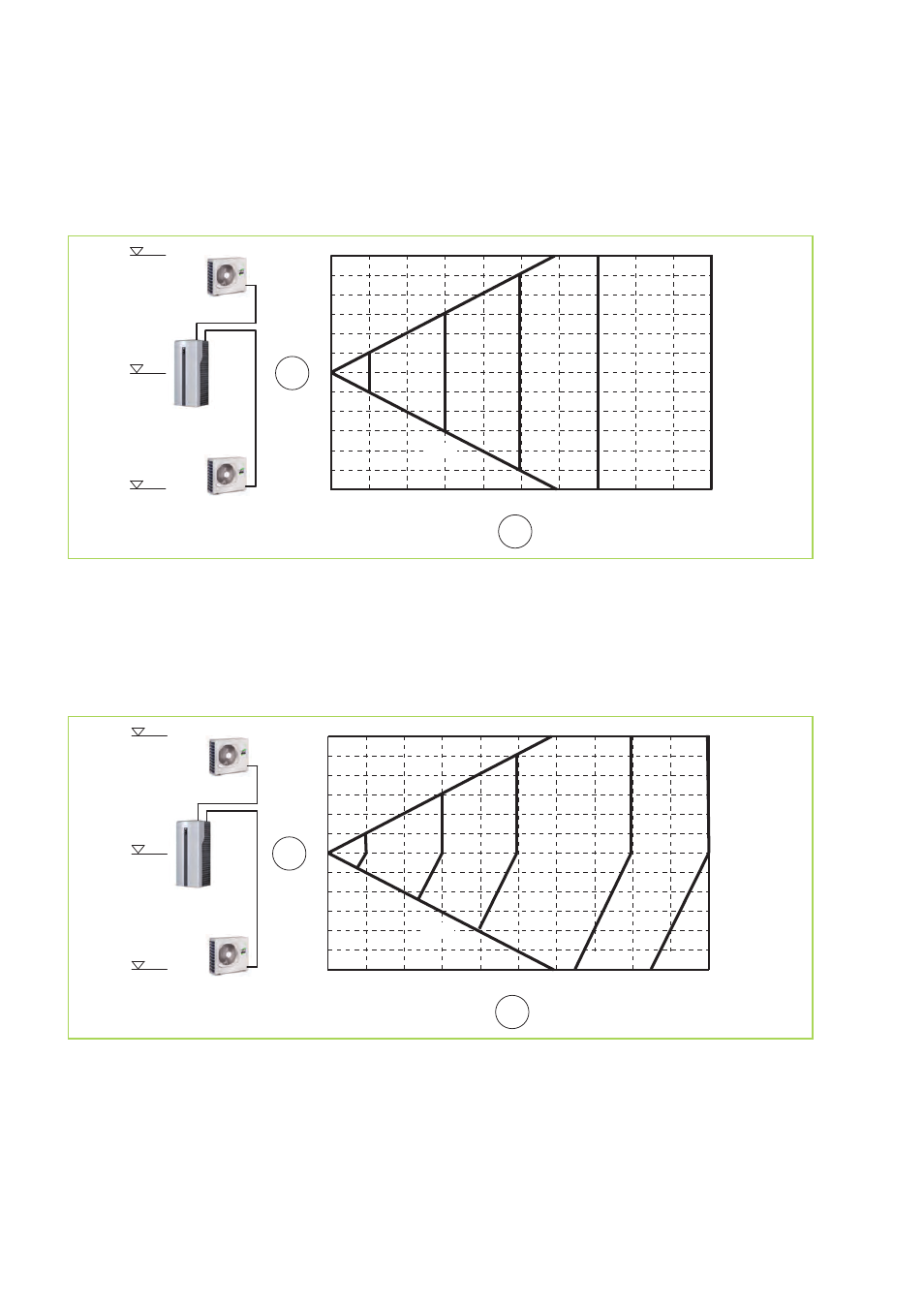

kommt es zu Heiz- bzw. Kühlleistungsverlusten. In folgenden Diagrammen könne diese ermittelt werden.
Heizleistungsverluste bei WKF/WKF-compact 85
25
30
15
20
10
5
0
-5
-10
-15
-20
-25
-30
0 5 10 15 20 25 30 35 40 45 50
A
B
[m]
[m]
100% 99% 97%
95%
95%
95%
95%
92%
92%
92%
+30 m
0 m
-30 m
Abb. 25: Heizleistungverluste bei WKF/WKF-compact 85
A: Höhendifferenz
B: Kältemittelleitungslänge
Kühlleistungsverluste bei WKF/WKF-compact 85
25
30
15
20
10
5
0
-5
-10
-15
-20
-25
-30
0 5 10 15 20 25 30 35 40 45 50
A
B
[m]
[m]
100% 98% 95%
95%
90%
90%
90%
87%
87%
87%
+30 m
0 m
-30 m
Abb. 26: Kühlleistungverluste bei WKF/WKF-compact 85
A: Höhendifferenz
B: Kältemittelleitungslänge
