REMKO WKF 85 Benutzerhandbuch
Seite 43

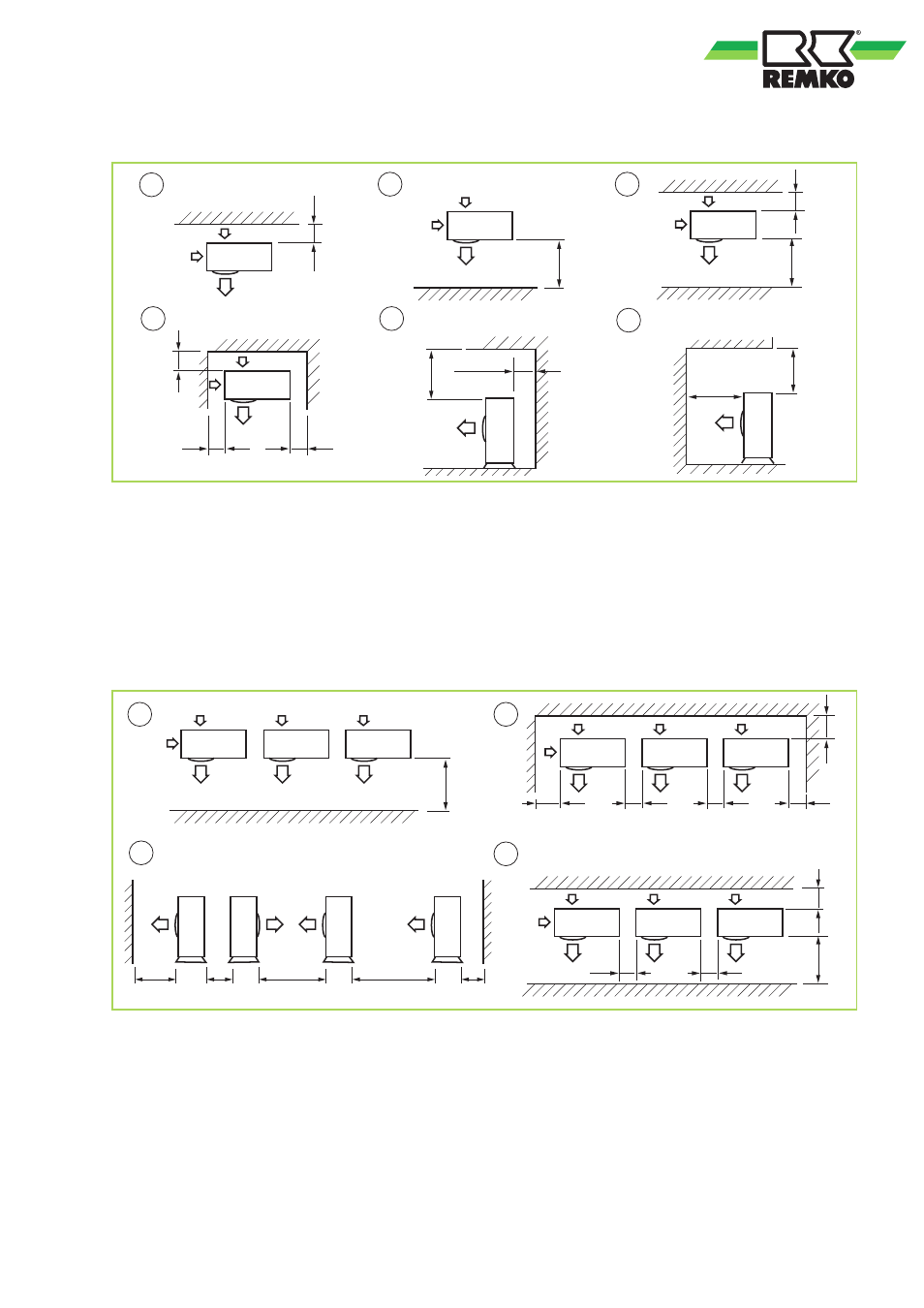

Mindestabstände der Außenmodule für WKF/WKF-compact
1
2
3
4
5
6
>= 250
>= 1500
>= 1500
>= 250
>= 250
>= 300
>= 600
>= 600
>= 250
>= 1500
>= 2000
Abb. 45: Mindestabstände bei Aufstellung eines Außenmoduls in mm für WKF/WKF-compact
1:
Vor einer Wand, Luftausblas frei nach vorne;
Strömungshindernis hinten
2:
Vor einer Wand, Luftausblas in Richtung Wand;
Strömungshindernis vorne
3:
Zwischen zwei Wänden, Luftausblas in Rich-
tung Wand, Seiten frei: Strömungshindernis
vorne und hinten
4:
In einer Nische, Luftausblas frei nach vorne;
Strömungshindernis hinten und an beiden
Seiten
5:
Vor einer überdachten Wand, Luftausblas frei
nach vorne; Strömungshindernisse hinten und
oben
6:
Vor einer überdachten Wand, Luftausblas in
Richtung Wand; Strömungshindernisse hinten
und oben
1
2
3
4
>= 1500
>= 300
>= 600
>= 600
>= 600
>= 250
>= 600
>= 600
>= 1500
>= 250
>= 1500
>= 3000
>= 600
>= 250
>= 3000
Abb. 46: Mindestabstände bei Aufstellung mehrerer Außenmodule in mm für WKF/WKF-compact
1:
Vor einer Wand, Luftausblas in Richtung Wand;
Strömungshindernis vorne
2:
In einer Nische, Luftausblas frei nach vorne;
Strömungshindernis hinten und an beiden
Seiten
3:
Zwischen zwei Wänden, Luftausblas in Rich-
tung Wand und in Richtung anderer Geräte,
Seiten frei: Strömungshindernis vorne und
hinten
4:
Zwischen zwei Wänden, Luftausblas in Rich-
tung Wand, Seiten der äußeren Geräte frei:
Strömungshindernis vorne, hinten und für die
inneren Geräte an den Seiten
43
