Ib ab – REMKO WKF 85 Benutzerhandbuch
Seite 37
IB
AB
IM1
NAM
KA1
STL
KML
NIM
NZ1
VWW
GRL
VHZ
AM1
VEN
STL
KML
IM2
NIM
NZ2
KA2
VRH
NAM
AM2
VEN
KA1

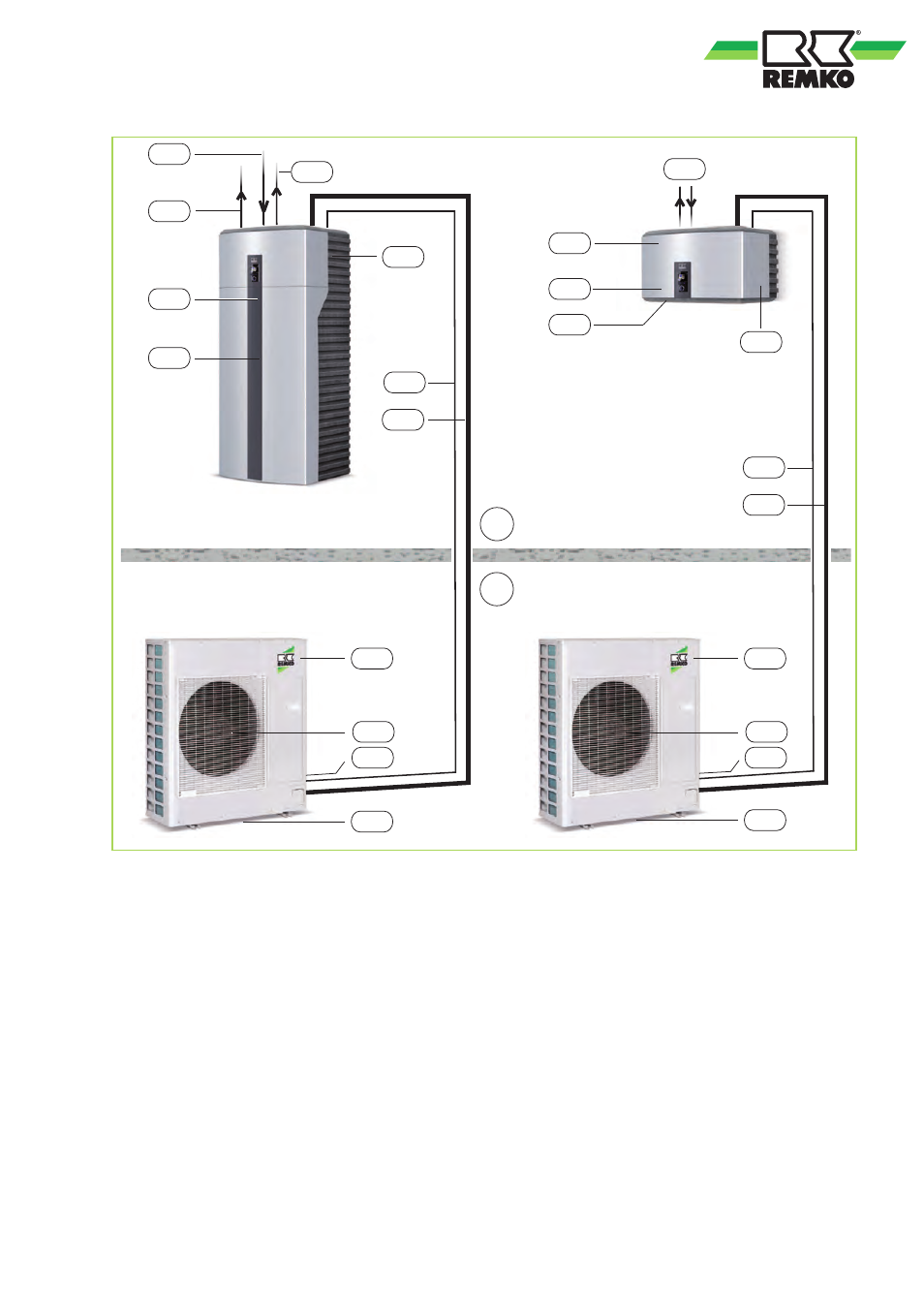

Abb. 37: Systemaufbau WKF/WKF-compact 120
AB:
Außenbereich
IB:
Innenbereich
AM1,2:
Außenmodul WKF-compact 120, WKF 120
IM1,2:
Innenmodul WKF-compact 120, WKF 120
GRL:
Gemeinsamer Rücklauf (DN 25)
KA1:
Kondensatablauf AM (muss frostsicher
ausgeführt werden!)
KA2:
Kondensatablauf IM
KML:
Kältemittelleitungen
3
/
8
" und
5
/
8
“
NAM:
Netzzuleitung AM = 230V / 1~ / 50Hz
20A (z.B. 3x2,5 mm
2
)
NIM:
Netzzuleitung IM = 230V / 1~ / 50Hz
16A (z.B. 3x1,5 mm
2
)
NZ1:
Netzzuleitung elektrische Zusatzheizung
(z.B. 5x2,5 mm
2
)
NZ2:
Netzzuleitung elektrische Zusatzheizung
(optional), (z.B. 5x2,5 mm
2
)
STL:
Steuerleitung (z.B. 2x1mm
2
)
VEN:
Ventilator
VHZ:
Vorlauf für Heizung (DN 25)
VRH:
Vor- und Rücklauf Heizwasser (DN 25)
VWW:
Vorlauf für Warmwasserspeicher (DN 25)
37
